Serie SiRON X70 Altura interior 21 Tipo de puente de cadena Arrastre de apertura interior

Serie SiRON X70 Altura interior 21 Tipo de puente de cadena Arrastre de apertura interior

Características

Alta carga de tracción y resistencia al desgaste, resistencia al aceite y a la sal;
Se puede utilizar un rendimiento estable a altas y bajas temperaturas, en interiores y exteriores; buena calidad del producto, rendimiento estable, larga vida útil;
Utilizado principalmente en el campo de la automatización industrial y maquinaria de máquinas herramienta y otras industrias.
Material: Nuevo PA más Pa66;

Cantidad:
Disponibilidad:





Preguntar Añadir a la cesta Exportación de PDF

Modelo:
X70
Marca:
SiRON
Código:
8544421100

Arrastre tipo puente serie X70 Serie X70 Abierto por dentro Apertura Arrastre Serie X70 Altura interior 21 Arrastre

Descripción del Producto

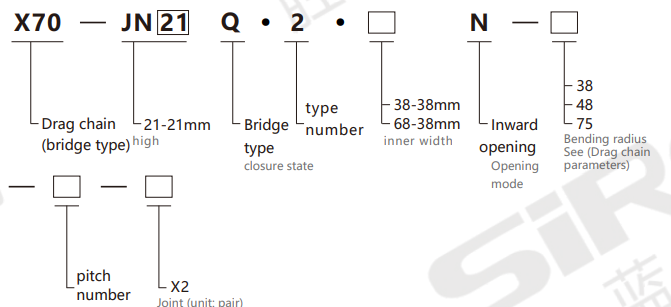

Orden

f86d49b9-d90d-4daf-aca8-7f1c1a22a165

Ejemplo de selección: X70-JN21Q.2.38N-38-30-X2 representa la cadena portacables de la serie X70, con una altura interior de 21 mm y tipo puente. Ancho interior: 38 mm, apertura interior, radio de curvatura: 38 mm, 14 secciones, 2 juntas (1 par).Individual

Orden del modelo de conector: X70-JN21Q.2.38N-X2 1 par

Tabla de medidas de cadenas de remolque

Modelo	Radio de curvatura R	altura interior	Ancho interior	Alto exterior	ancho exterior	j	J1	paso	Por metro Número de secciones	Seguridad real Altura de instalación H₆	máximo del cable Diámetro Q(mm)	Carga 、 (kg/m)	Dimensiones de instalación de cadenas de arrastre.
													h	D	k
X70-JN21Q.2.38N	38	21	38	28	51.5	28	28	33.3	30	H+28	19	2	104	85	200
	48												124	95	233
	75												178	122	333
	100												228	147	400
	125												278	172	466
X70-JN21Q.2.68N	38		68		81.5								104	85	200
	48												124	95	233
	75												178	122	333
	100												228	147	400
	125												278	172	466
