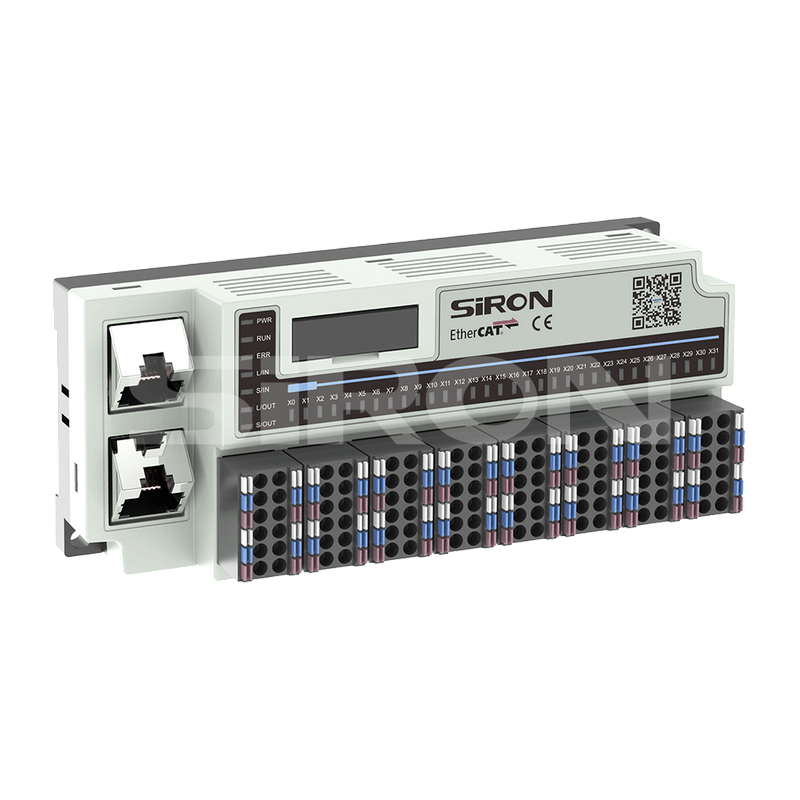

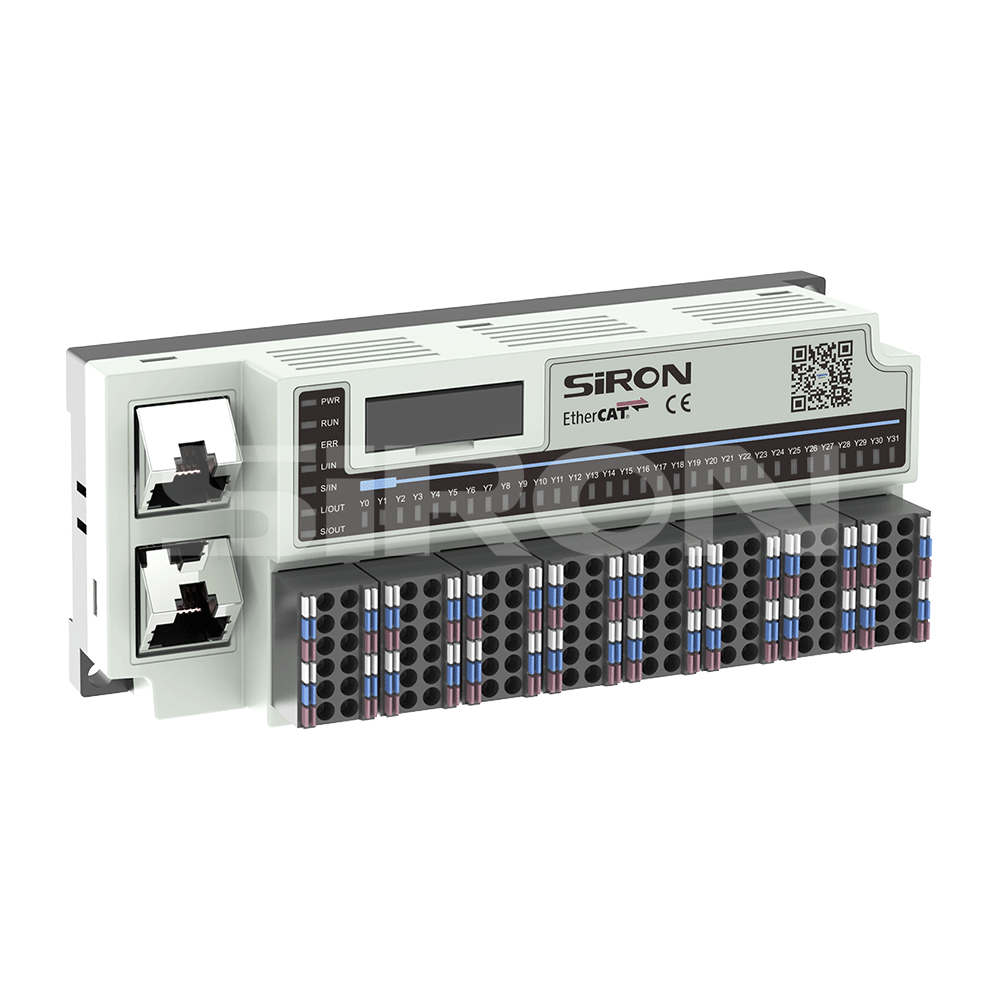

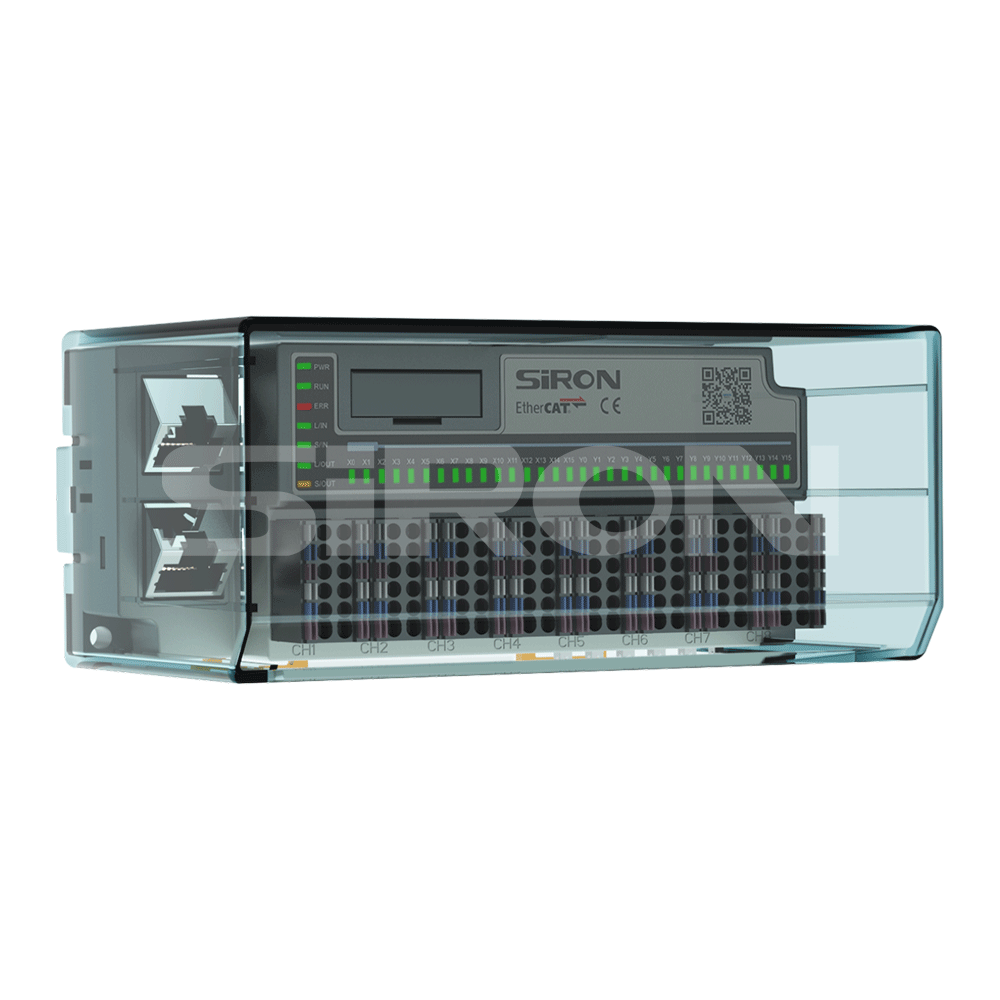

SiRON T321-1 Integrovaný horizontálny IO modul IP20 Ethercat

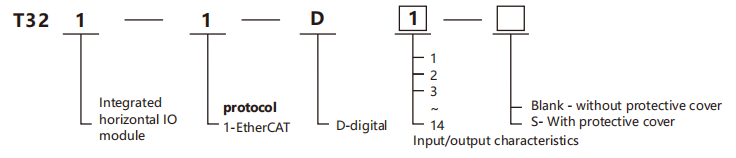

O výbere

Príklad výberu: T321-D1 predstavuje rad integrovaných horizontálnych IO modulov, pričom protokol je EtherCAT. Má 16-kanálový digitálny vstup (NPN) a 16-kanálový digitálny (tranzistorový) výstup (NPN).

Vstupné/výstupné charakteristiky (digitálne)

kód	Vstup	Výstup
1	16 kanálový digitálny vstup (NPN)	16 kanálov digitálny (tranzistorový) výstup (NPN)
2	16 kanálový digitálny vstup (PNP)	16 kanálov digitálny (tranzistorový) výstup (PNP)
3	0 kanálov digitálny vstup	32 kanálov digitálny (tranzistorový) výstup (NPN)
4	0 kanálov digitálny vstup	32 kanálov digitálny (tranzistorový) výstup (PNP)
5	32 kanálový digitálny vstup (NPN)	0 kanálov digitálny výstup
6	32 kanálový digitálny vstup (PNP)	0 kanálov digitálny výstup
7	24 kanálový digitálny vstup (NPN)	8 kanálov digitálny (tranzistorový) výstup (NPN)
8	24 kanálov digitálny vstup (PNP)	8 kanálov digitálny (tranzistorový) výstup (PNP)
9	8 kanálový digitálny vstup (NPN)	8 kanálov digitálny (tranzistorový) výstup (NPN)
10	8 kanálový digitálny vstup (PNP)	8 kanálov digitálny (tranzistorový) výstup (PNP)
11	0 kanálov digitálny vstup	16 kanálov digitálny (tranzistorový) výstup (NPN)
12	0 kanálov digitálny vstup	16 kanálov digitálny (tranzistorový) výstup (PNP)
13	16 kanálový digitálny vstup (NPN)	0 kanálov digitálny výstup
14	16 kanálový digitálny vstup (PNP)	0 kanálov digitálny výstup

Špecifikácia

Zdroj energie	24 V DC (20,4 V DC~28,8 V DC) -15 %, + 20 %
Maximálna rýchlosť komunikácie	100 MB/s
Rozhranie zbernice	2*RJ45
Prenosová vzdialenosť	≤ 100 miliónov
Médium na prenos dát	Kábel Ethernet/EtherCAT CAT5
Prevádzková teplota	-20～+60℃
Skladovacia teplota	-25～+75℃
Relatívna vlhkosť	95% bez kondenzácie
Trieda ochrany	IP20
Veľkosť	124 × 25 × 77 mm

Digitálny vstup/výstup

Číslo modelu	T321-1-D1	T321-1-D2	T321-1-D7	T321-1-D8	T321-1-D9	T321-1-D10
Vzhľad
Typ	Optočlen Vstup NPN, výstup NPN	Optočlen Vstup PNP, výstup PNP	Optočlen Vstup NPN, výstup NPN	Optočlen Vstup PNP, výstup PNP	Optočlen Vstup NPN, výstup NPN	Optočlen Vstup PNP, výstup PNP
Body	32		32		16
Aktuálna spotreba	128 mA		128 mA		118 mA
izolovať	IO na internú zbernicu: izolácia optočlena 500V
'0'napätie signálu	NPN: 12 ~ 30 V; PNP: 0 ~ 5 V
'1'napätie signálu	NPN: 0~5V; PNP:12~30V
Čas odozvy ON/OFF	Vstup: 1 ms; Výstup: 1 ms
Nosnosť	Nominálne: 300 mA, jednokanálové maximum: 500 mA, nepretržité 8-kanálové maximum: 2A
Typ zaťaženia	Odporové zaťaženie, indukčné zaťaženie, zaťaženie lampy
Diagnostika a alarm	podporu

Digitálny vstup

Číslo modelu	T321-1-D5	T321-1-D6	T321-1-D13	T321-1-D14
Vzhľad
Typ	Vstup optočlena NPN	Vstup optočlena PNP	Vstup optočlena NPN	Vstup optočlena PNP
Body	32		16
Aktuálna spotreba	100 mA		95 mA
izolovať	IO na internú zbernicu: izolácia optočlena 500V
'0'napätie signálu	NPN: 12 ~ 30 V; PNP: 0 ~ 5 V
'1'napätie signálu	NPN: 0~5V; PNP:12~30V
Čas odozvy ON/OFF	Vstup: 1 ms
Diagnostika a alarm	podporu

Digitálny výstup

Číslo modelu	T321-1-D3	T321-1-D4	T321-1-D11		T321-1-D12
Vzhľad
Typ	Zadajte NPN	výstup PNP	výstup NPN		výstup PNP
Body	32		16
Spotreba prúdu	156 mA		138 mA
lsolate	IO na internú zbernicu: izolácia optočlena 500V
ONOFresponse fime	Výstup: 1 ms
Nosnosť	Nominálne: 300 mA, jednokanálové maximum: 500 mA, nepretržité 8-kanálové maximum: 2A
Typ zaťaženia	Odporové zaťaženie, indukčné zaťaženie, zaťaženie lampy
Diagnostika a alarm	podporu

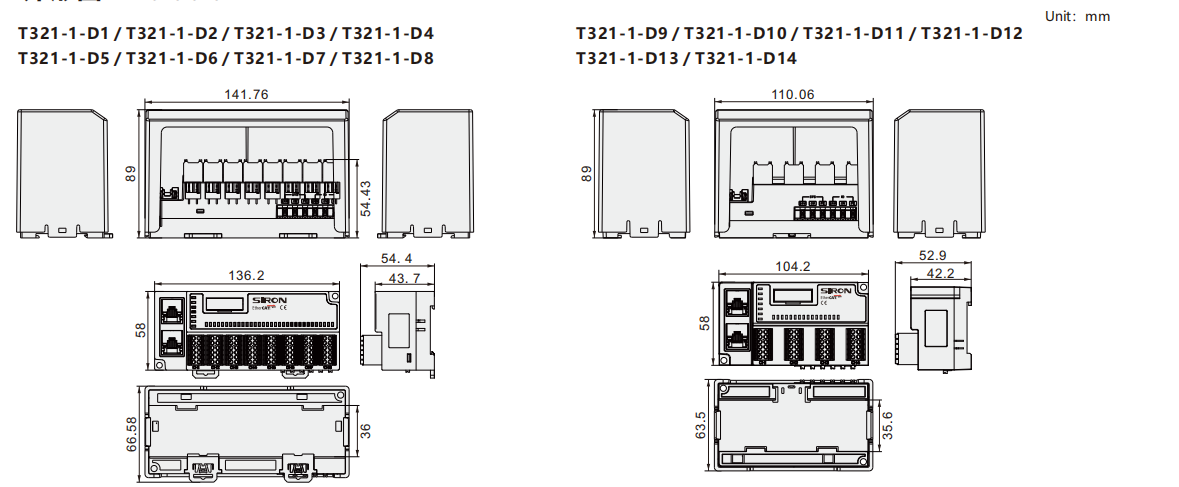

Rozmer

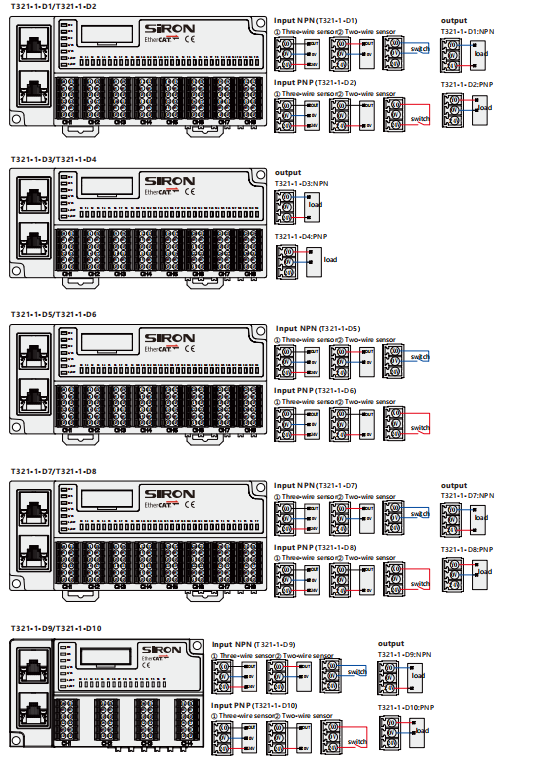

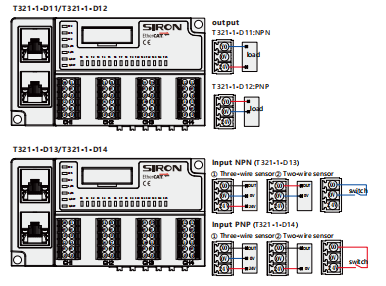

Schéma zapojenia

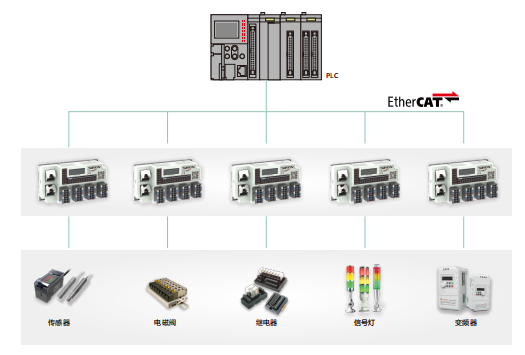

Diagram topologickej štruktúry
