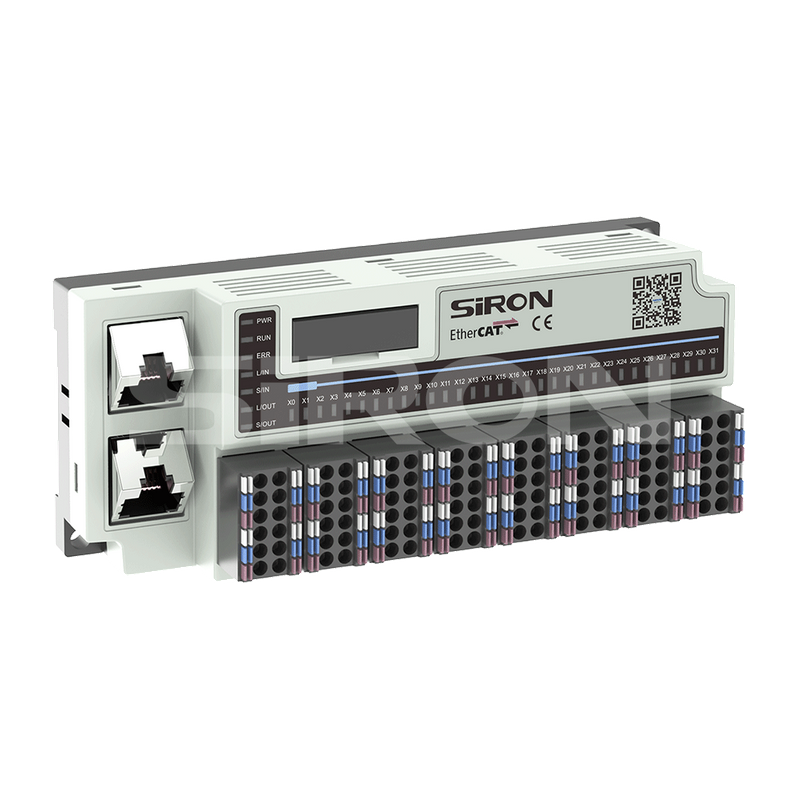

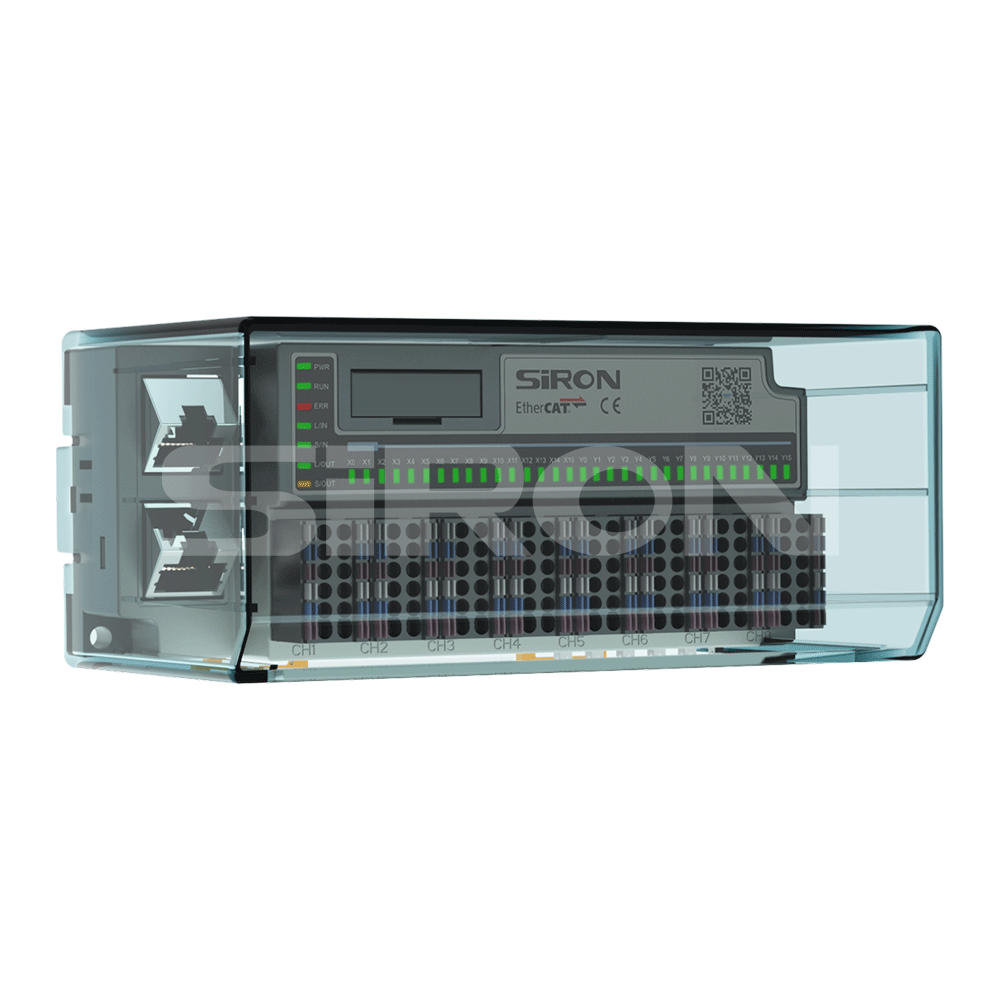

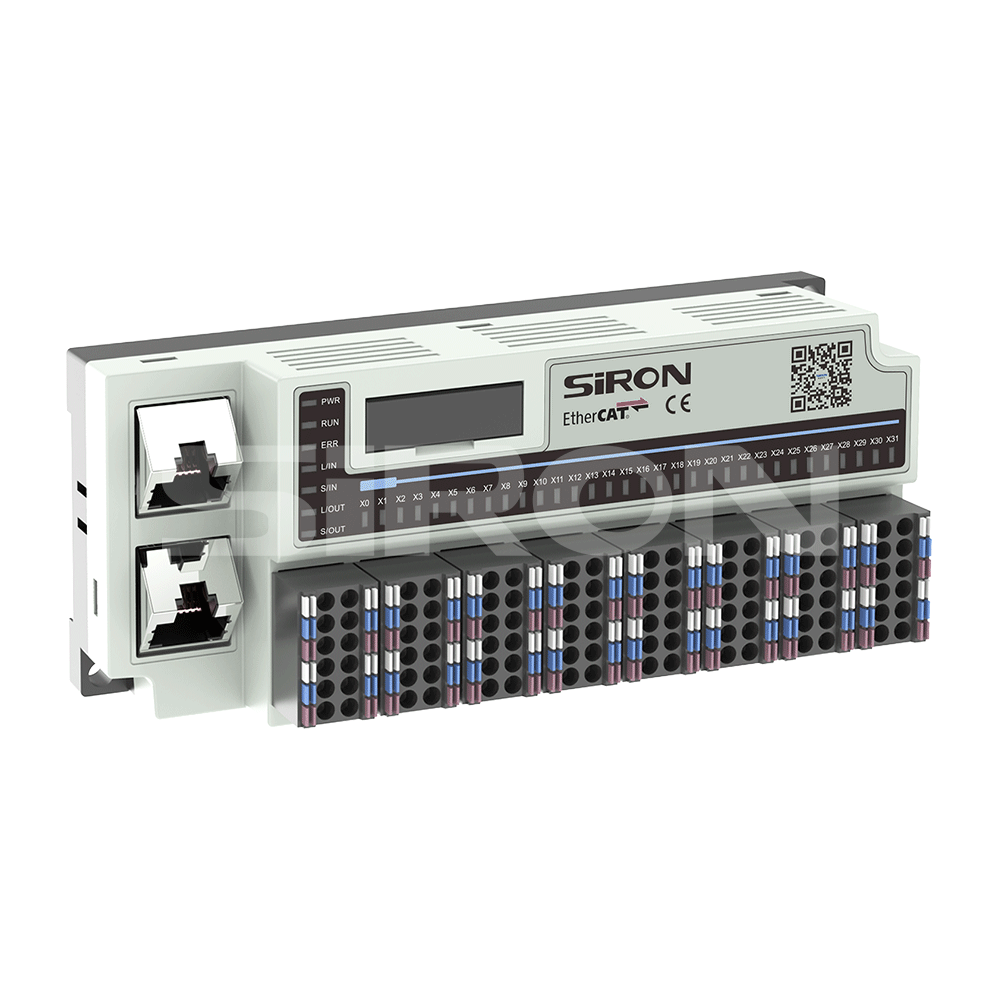

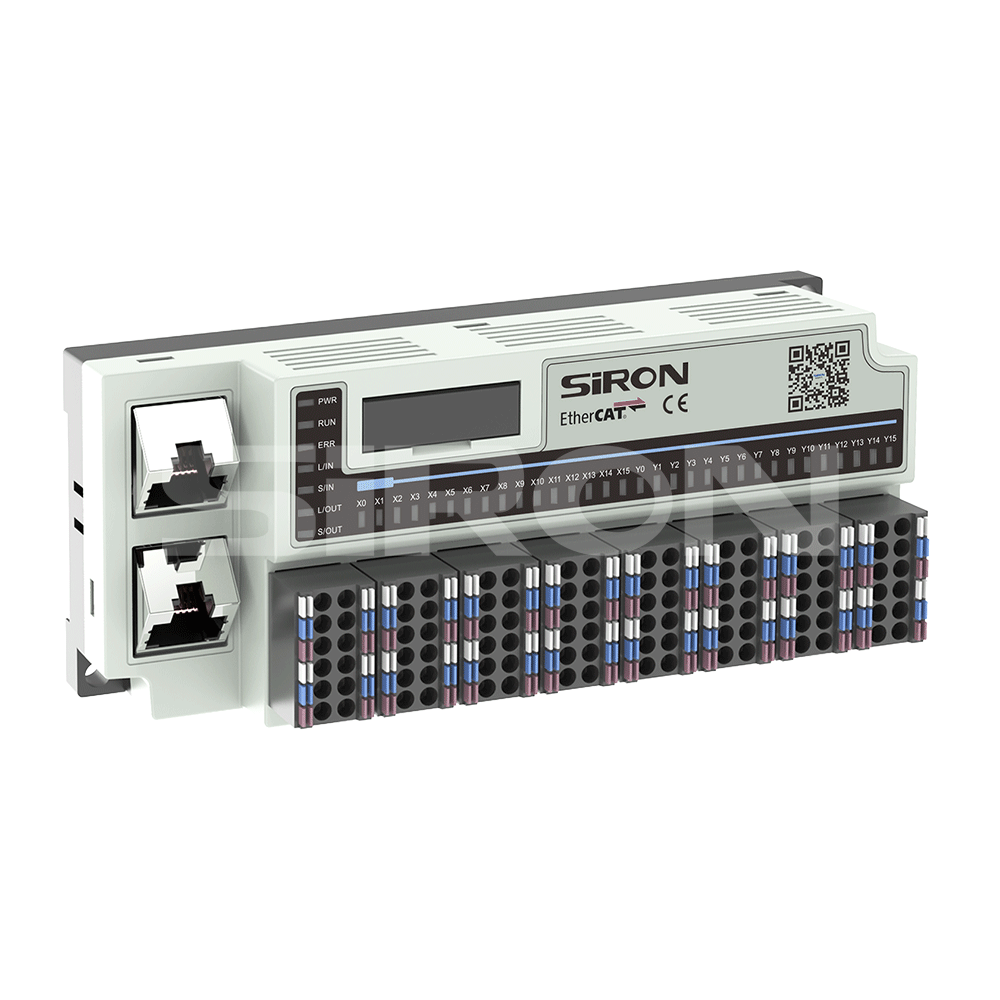

SiRON T321-1 Интегриран хоризонтален IO модул IP20 Ethercat

За изборот

Пример за избор: T321-D1 ја претставува интегрираната серија на хоризонтални IO модули, при што протоколот е EtherCAT. Се одликува со 16-канален дигитален влез (NPN) и 16-канален дигитален (транзистор) излез (NPN).

Влезни/излезни карактеристики (дигитални)

Код	Влез	Излез
1	Дигитален влез со 16 канали (NPN)	16-канален дигитален (транзистор) излез (NPN)
2	Дигитален влез со 16 канали (PNP)	16-канален дигитален (транзистор) излез (PNP)
3	0 канали дигитален влез	32 канали дигитален (транзистор) излез (NPN)
4	0 канали дигитален влез	32 канали дигитален (транзистор) излез (PNP)
5	Дигитален влез со 32 канали (NPN)	0 канали дигитален излез
6	Дигитален влез со 32 канали (PNP)	0 канали дигитален излез
7	Дигитален влез со 24 канали (NPN)	8 канален дигитален (транзистор) излез (NPN)
8	Дигитален влез со 24 канали (PNP)	8-канален дигитален (транзистор) излез (PNP)
9	Дигитален влез со 8 канали (NPN)	8 канален дигитален (транзистор) излез (NPN)
10	Дигитален влез со 8 канали (PNP)	8-канален дигитален (транзистор) излез (PNP)
11	0 канали дигитален влез	16-канален дигитален (транзистор) излез (NPN)
12	0 канали дигитален влез	16-канален дигитален (транзистор) излез (PNP)
13	Дигитален влез со 16 канали (NPN)	0 канали дигитален излез
14	Дигитален влез со 16 канали (PNP)	0 канали дигитален излез

Спецификација

Извор на енергија	24VDC(20,4VDC~28,8VDC)-15%,+20%
Максимална брзина на комуникација	100 MB/s
Автобуски интерфејс	2 * RJ45
Растојание на пренос	≤100 М
Медиум за пренос на податоци	Ethernet/EtherCAT CAT5 кабел
Работна температура	-20+60℃
Температура на складирање	-25+75℃
Релативна влажност	95% некондензирачки
Класа на заштита	IP20
Големина	124×25×77mm

Дигитален влез/излез

Број на модел	Т321-1-Д1	Т321-1-Д2	Т321-1-Д7	Т321-1-Д8	Т321-1-Д9	T321-1-D10
Изглед
Тип	Оптоспојувач Влез NPN, излез NPN	Оптоспојувач Влез PNP, излез PNP	Оптоспојувач Влез NPN, излез NPN	Оптоспојувач Влез PNP, излез PNP	Оптоспојувач Влез NPN, излез NPN	Оптоспојувач Влез PNP, излез PNP
Поени	32		32		16
Тековна потрошувачка	128 mA		128 mA		118 mA
Изолирајте	IO до интермална магистрала: Изолација на оптоспојувач 500V
'0' напон на сигналот	NPN:12~30V;PNP:0~5V
'1' напон на сигналот	NPN: 0~5V;PNP:12~30V
ВКЛУЧЕНО/ИСКЛУЧЕНО време на одговор	Влез: 1 ms; Излез: 1 ms
Носивост	Номинално: 300 mA, максимум едноканален: 500 mA, континуиран 8-канален максимум: 2 А
Тип на оптоварување	Отпорно оптоварување, индуктивно оптоварување, оптоварување на светилката
Дијагноза и аларм	поддршка

Дигитален влез

Број на модел	Т321-1-Д5	Т321-1-Д6	T321-1-D13	T321-1-D14
Изглед
Тип	Влез на оптоспојувач NPN	Влез PNP на оптоспојувач	Влез на оптоспојувач NPN	Влез PNP на оптоспојувач
Поени	32		16
Тековна потрошувачка	100 mA		95 mA
Изолирајте	IO на внатрешна магистрала: Изолација на оптоспојувач 500V
'0' напон на сигналот	NPN:12~30V;PNP:0~5V
'1' напон на сигналот	NPN: 0~5V;PNP:12~30V
ВКЛУЧЕНО/ИСКЛУЧЕНО време на одговор	Влез: 1 ms
Дијагноза и аларм	поддршка

Дигитален излез

Број на модел	Т321-1-Д3	Т321-1-Д4	T321-1-D11		T321-1-D12
Изглед
Тип	Влез NPN	излез PNP	излез NPN		излез PNP
Поени	32		16
Тековна потрошувачка	156 mA		138 mA
lsolate	IO на внатрешна магистрала: Изолација на оптоспојувач 500V
Време на одговор на ONO	Излез: 1ms
Капацитет на носивост	Номинално: 300 mA, максимум едноканален: 500 mA, континуиран 8-канален максимум: 2 А
Тип на оптоварување	Отпорно оптоварување, индуктивно оптоварување, оптоварување на светилката
Дијагноза и аларм	поддршка

Димензија

Дијаграм за поврзување

Дијаграм за тополошка структура
