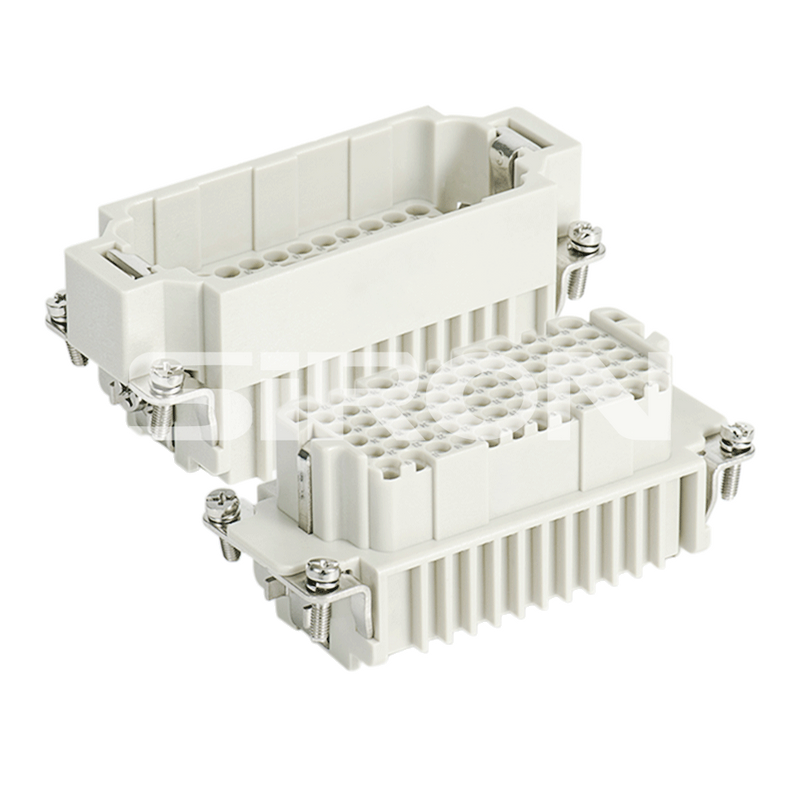

Х902/Х937
СиРОН
8538900000
О выборе
Заткните иглу
| Материал | Купрум |
Форма подключения | Холодное прессование и опрессовка |
| Обработка поверхности | Посеребрение/позолота | Рабочий ток | 10А |
| Контактное сопротивление | ≤3 мОм | Момент затяжки винта | 0,25 Нм (3 ядра/4 ядра) 0,5 Нм (10 ядер/16 ядер) |
Игла для обжима
| Игла для обжима | Модель(мужчина) | Модель (женщина) | Калибр проволоки | Д | Длина зачистки | |
|
Х937-1М | X937-1F | 0,14-0,37 мм⊃2; | АРГ 26–22 | 0.9 | 8 мм |
| Х937-2М | X937-2F | 0,5 мм⊃2; | АРГ 20 | 1.1 | 8 мм | |
| Х937-3М | X937-3F | 0,75 мм⊃2; | АРГ 18 | 1.3 | 8 мм | |
| Х937-4М | X937-4F | 1,0 мм⊃2; | АРГ 18 | 1.45 | 8 мм | |
| Х937-5М | X937-5F | 1,5 мм⊃2; | АРГ 16 | 1.75 | 8 мм | |
| Х937-6М | X937-6F | 2,5 мм⊃2; | АРГ 14 | 2.25 | 6 мм | |
10 шт./упак.
Примечание. Иглу для холодного прессования необходимо заказывать отдельно. Для посеребренных моделей добавьте букву «S»; для позолоченных моделей добавьте букву «G».
Справочник по выбору типа
Модель |
Штифт (штыревая вставка) | Х902-24М | Х902-42М | Х902-72М | Х902-108М | Х902-144М | Х902-216М |
| Джек(гнездовая вставка) | X902-24F | X902-42F | X902-72F | X902-108F | X902-144F | X902-216F | |
| Появление |  |
||||||
| Номер жилы разъема | 24 | 42 | 72 | 108 | 144(2×72) | 216(2×108) | |
| Рабочий ток | 10А | ||||||
| Рабочее напряжение | 250В | ||||||
| Наденьте крышку (верхняя крышка) | Серия X 9 3 0 ▶Стр.031 |
X 9 3 1 серия ▶Стр.031 |
X 9 3 2 серия ▶Стр.031 |
X 9 3 3 серия ▶Стр.031 |
Серия X 9 3 4 ▶Стр.031 |
X 9 3 5 серия P.031 |
|
| Нанесите базу (нижнее покрытие) | |||||||
| Номинальное импульсное напряжение | 4кВ | ||||||
| Степень загрязнения | 3, когда уровень загрязнения = 2 (10 А, 230/400 В, 4 кВ 2) | ||||||
| Сопротивление изоляции | ≥10⊃1;Ом | ||||||
| Воспламеняемость согласно (UL94) | ВО | ||||||
| Предельные температуры | -40℃~+125℃ | ||||||
| Механический срок службы | ≥500 | ||||||
| Рабочее напряжение согласно UL/CSA | 600В | ||||||
