X902/X937
SiRON
8538900000
À propos de la sélection
Branchez l'aiguille
| Matériel | Cuprum |
Formulaire de connexion | Pressage à froid et sertissage |
| Traitement de surface | Plaqué argent/plaqué or | Courant de travail | 10A |
| Résistance de contact | ≤3mΩ | Moment de serrage de la vis | 0,25 Nm (3 cœurs/4 cœurs) 0,5 Nm (10 cœurs/16 cœurs) |
Aiguille à sertir
| Aiguille à sertir | Modèle (homme) | Modèle (femme) | Calibre de fil | D | Longueur de dénudage | |
|
X937-1M | X937-1F | 0,14-0,37 mm⊃2 ; | AWG26-22 | 0.9 | 8mm |
| X937-2M | X937-2F | 0,5 mm⊃2 ; | AWG20 | 1.1 | 8mm | |
| X937-3M | X937-3F | 0,75 mm⊃2 ; | AWG18 | 1.3 | 8mm | |
| X937-4M | X937-4F | 1,0 mm⊃2 ; | AWG18 | 1.45 | 8mm | |
| X937-5M | X937-5F | 1,5 mm⊃2 ; | AWG16 | 1.75 | 8mm | |
| X937-6M | X937-6F | 2,5 mm⊃2 ; | AWG14 | 2.25 | 6mm | |
10 pièces/paquet
Remarque : L'aiguille de pressage à froid doit être commandée séparément. Pour les modèles plaqués argent, ajoutez « S » ; pour les modèles plaqués or, ajoutez « G ».
Référence de sélection du type
Modèle |
Broche (insert mâle) | X902-24M | X902-42M | X902-72M | X902-108M | X902-144M | X902-216M |
| Jack (insert femelle) | X902-24F | X902-42F | X902-72F | X902-108F | X902-144F | X902-216F | |

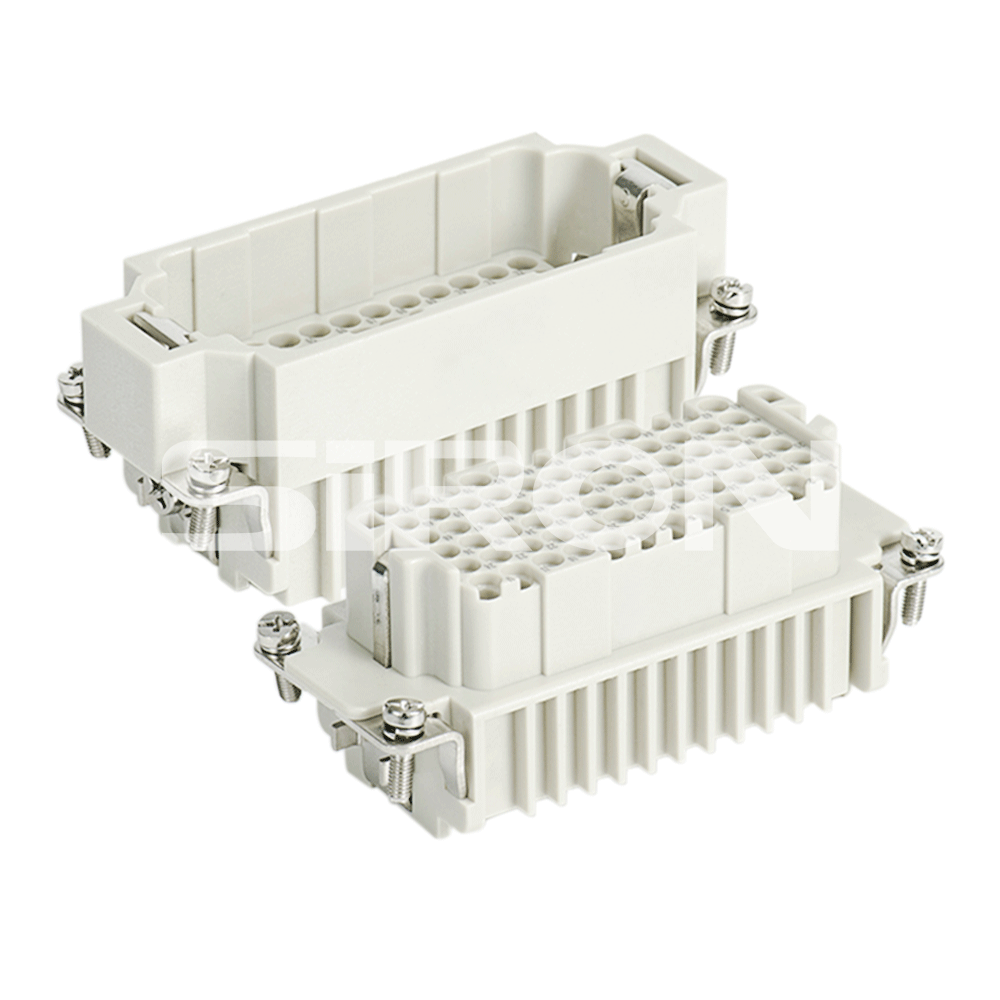

| Apparence |  |
||||||
| Numéro de noyau du connecteur | 24 | 42 | 72 | 108 | 144(2×72) | 216(2×108) | |
| Courant de travail | 10A | ||||||
| Tension de fonctionnement | 250V | ||||||
| Appliquer le couvercle (couvercle supérieur) | Série X 9 3 0 ▶P.031 |
Série X 9 3 1 ▶P.031 |
Série X 9 3 2 ▶P.031 |
Série X 9 3 3 ▶P.031 |
Série X 9 3 4 ▶P.031 |
Série X 9 3 5 P.031 |
|
| Appliquer la base (couvercle inférieur) | |||||||
| Tension de choc nominale | 4KV | ||||||
| Degré de pollution | 3, lorsque le niveau de pollution = 2 (10A 230/400V 4KV 2) | ||||||
| Résistance d'isolation | ≥10⊃1;Ω | ||||||
| Fammabilité ac.to(UL94) | VO | ||||||
| Températures limites | -40 ℃ ~ + 125 ℃ | ||||||
| Durée de vie mécanique | ≥500 | ||||||
| Tension de fonctionnement selon UL/CSA | 600V | ||||||
