| Ποσότητα: | |
|---|---|
|
Εξαγωγή PDF |
|

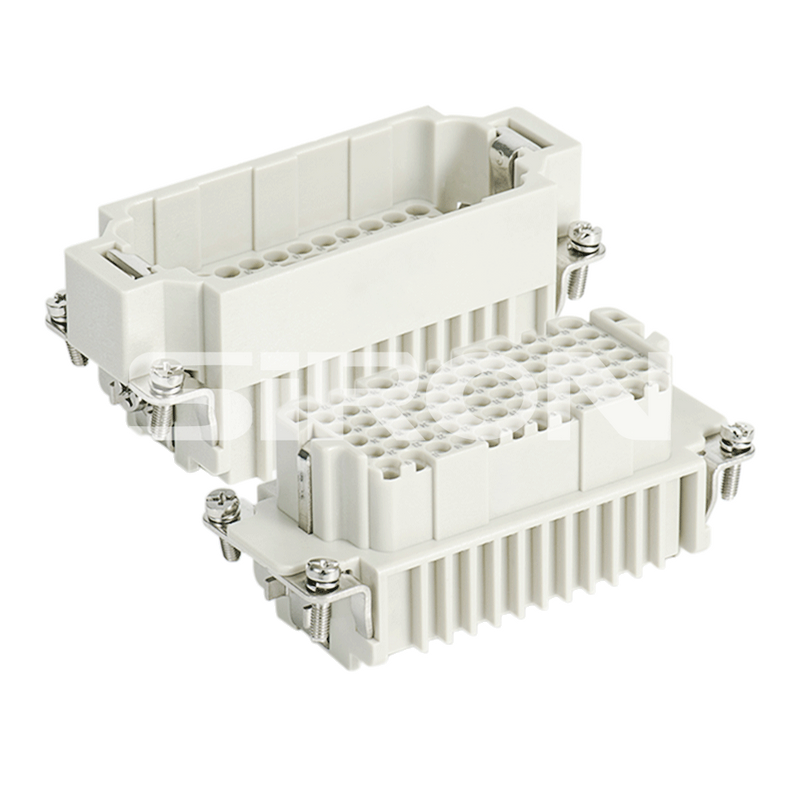

Χ902/Χ937
SiRON
8538900000
Σχετικά με την επιλογή
Συνδέστε τη βελόνα
| Υλικό | Χαλκός |
Φόρμα σύνδεσης | Ψυχρή έκθλιψη και πτύχωση |
| Επιφανειακή επεξεργασία | Επάργυρη/επιχρυσωμένη | Ρεύμα λειτουργίας | 10Α |
| Αντοχή επαφής | ≤3mΩ | Στιγμή σφίξιμο της βίδας | 0,25 Nm (3 πυρήνες/4 πυρήνες) 0,5 Nm (10 πυρήνες/16 πυρήνες) |
Βελόνα πτύχωσης
| Βελόνα πτύχωσης | Μοντέλο (άνδρας) | Μοντέλο (γυναίκα) | Μετρητής σύρματος | ρε | Μήκος απογύμνωσης | |
|
Χ937-1Μ | X937-1F | 0,14-0,37mm² | AWG 26-22 | 0.9 | 8 χιλιοστά |
| Χ937-2Μ | X937-2F | 0,5mm² | AWG 20 | 1.1 | 8 χιλιοστά | |
| Χ937-3Μ | X937-3F | 0,75mm² | AWG 18 | 1.3 | 8 χιλιοστά | |
| Χ937-4Μ | X937-4F | 1,0mm² | AWG 18 | 1.45 | 8 χιλιοστά | |
| Χ937-5Μ | X937-5F | 1,5mm² | AWG 16 | 1.75 | 8 χιλιοστά | |
| Χ937-6Μ | X937-6F | 2,5mm² | AWG 14 | 2.25 | 6mm | |
10 τμχ / συσκευασία
Σημείωση: Η βελόνα ψυχρής πίεσης πρέπει να παραγγελθεί ξεχωριστά. Για επάργυρα μοντέλα, προσθέστε 'S'; για επιχρυσωμένα μοντέλα, προσθέστε «G».
Αναφορά επιλογής τύπου
Μοντέλο |
Καρφίτσα (αρσενικό ένθετο) | Χ902-24Μ | Χ902-42Μ | Χ902-72Μ | Χ902-108Μ | Χ902-144Μ | Χ902-216Μ |
| Jack (Γυναικείο ένθετο) | X902-24F | X902-42F | X902-72F | X902-108F | X902-144F | X902-216F | |
| Εμφάνιση |  |
||||||
| Αριθμός πυρήνα σύνδεσης | 24 | 42 | 72 | 108 | 144 (2×72) | 216 (2×108) | |
| Ρεύμα λειτουργίας | 10Α | ||||||
| Τάση εργασίας | 250V | ||||||
| Εφαρμόστε καπάκι (Επάνω κάλυμμα) | X 9 3 0 series ▶Σελ.031 |
X 9 3 1 series ▶Σελ.031 |
X 9 3 2 series ▶Σελ.031 |
X 9 3 3 series ▶Σελ.031 |
X 9 3 4 series ▶Σελ.031 |
X 9 3 5 series P.031 |
|
| Εφαρμόστε τη βάση (κάτω κάλυμμα) | |||||||
| Ονομαστική παλμική τάση | 4KV | ||||||
| Βαθμός ρύπανσης | 3, Όταν το επίπεδο ρύπανσης = 2 (10A 230/400V 4KV 2) | ||||||
| Αντοχή μόνωσης | ≥10⊃1;Ω | ||||||
| Fammability ac.to(UL94) | VO | ||||||
| Περιορισμός θερμοκρασιών | -40℃~+125℃ | ||||||
| Μηχανική διάρκεια ζωής | ≥500 | ||||||
| Τάση λειτουργίας σύμφωνα με το UL/CSA | 600V | ||||||
