Czujnik fotoelektryczny serii SiRON K014-71 Ultracienki

O selekcji

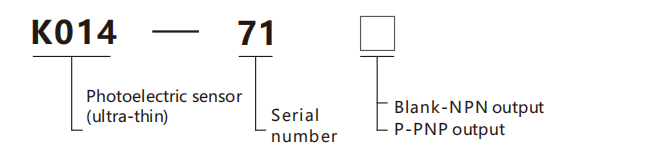

 Przykład doboru: K014-71 oznacza serię K014, numer seryjny 71, z wyjściem NPN;

                                         K014-71P oznacza serię K014, numer seryjny 71, z wyjściem PNP.

Dane techniczne

Nazwa		Czujnik fotoelektryczny lub (typ ultracienki)
Model	NPN	K014-71
	PNP	K014-71P
typy		Typ odbicia
Wygląd
Kształt		płaski
Odległość wykrywania		Odległość tłumienia tła: 30±5mm
woltaż		1 2 ~ 3 0 VDC łącznie z prądem tętniącym ( P - P ) 1 0 %
Zużycie prądu		19 mA
Normalnie otwarty, normalnie wybrany tryb		WŁ., gdy światło pada / WŁ., gdy światło jest zablokowane (do wyboru)
Tryb pracy (wyjście)		ŚWIATŁO WŁĄCZONE/NC
Średnica plamki świetlnej		Mniej niż Φ5 mm (przy 30 mm)
źródło światła		CZERWONA DIODA ( 6 5 0 nm )
Czas reakcji		≤1ms
Długość kabla		2M
Wskaźnik		Kontrolka wyjścia (czerwona); kontrolka stabilnej pracy (zielona)
Poziom IP		IP67
Wyjście sterujące		NP N otwarty kolektor, P NP otwarty kolektor: poniżej 30VDC, poniżej 50mA;
		Napięcie szczątkowe: poniżej 1,5 V, gdy jest poniżej 30 mA i poniżej 2,0 V, gdy mieści się w zakresie od 30 mA do 50 mA;
		Prąd upływowy: Gdy rezystancja obciążenia wynosi 3 kΩ, jest niższa niż 0,3 mA; gdy rezystancja obciążenia wynosi 1 kΩ, jest ona niższa niż 0,5 mA; gdy rezystancja obciążenia wynosi 0,2 kΩ, jest ona niższa niż 1,5 mA

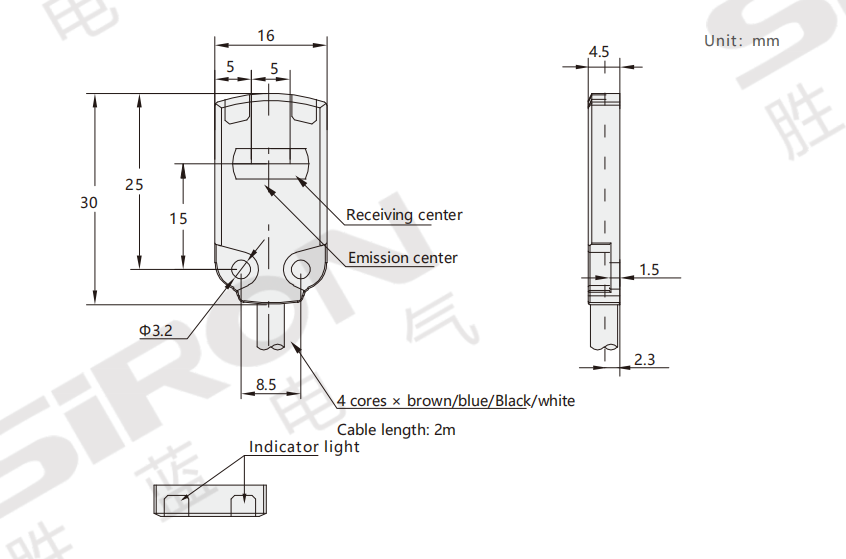

Wymiar

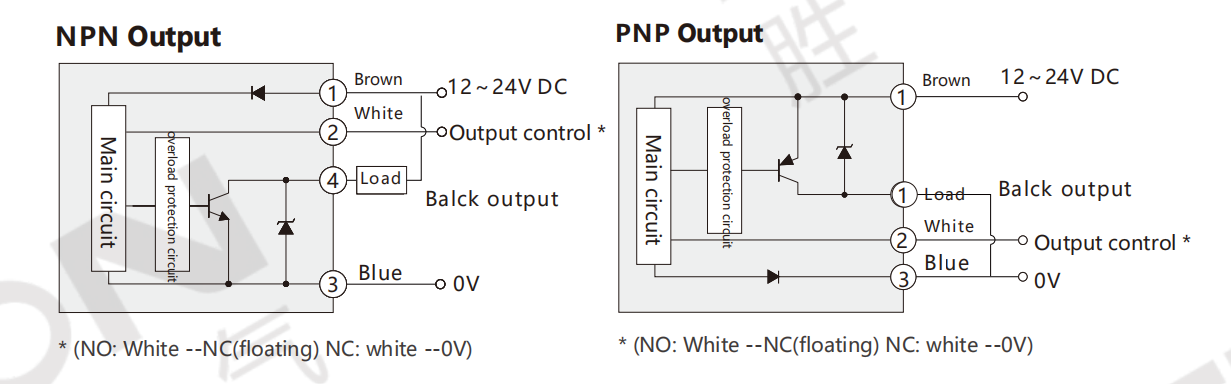

Schemat okablowania
