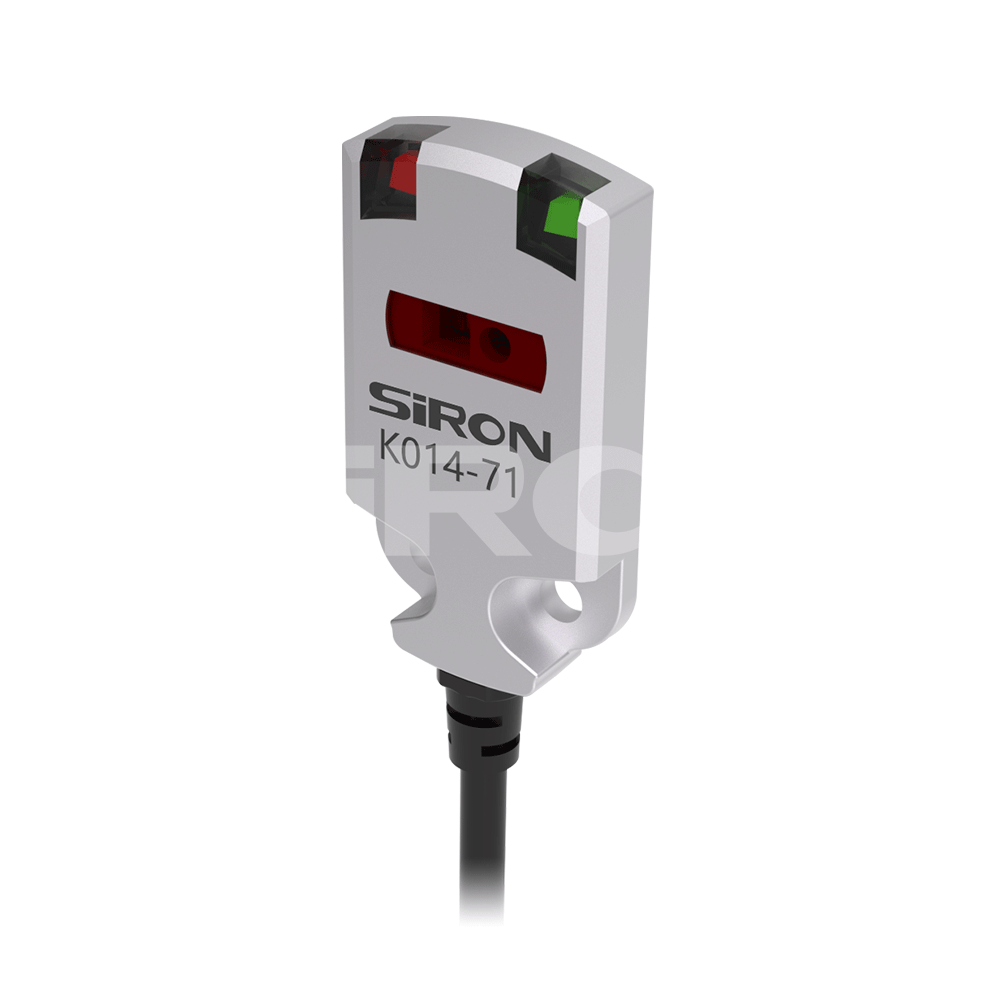

SiRON K014-71 sorozatú fotoelektromos érzékelő Ultra vékony

A kiválasztásról

 Kiválasztási példa: A K014-71 a K014 sorozatot jelöli, sorozatszáma 71, NPN kimenettel;

                                         A K014-71P a 71-es sorozatszámú K014 sorozatot jelöli, PNP kimenettel.

Műszaki adatok

Név		Fotoelektromos érzékelő vagy (ultravékony típus)
Modell	NPN	K014-71
	PNP	K014-71P
fyes of		Reflexió típusú
Megjelenés
Alak		lakás
Érzékelési távolság		Háttér elnyomási távolság: 30±5mm
feszültség		1 2 ~ 3 0 V DC beleértve a hullámos áramot ( P - P ) 1 0 %
Aktuális fogyasztás		19 mA
Normálisan nyitott normál módon választott mód		BE, ha a fény beesik / BE, ha a fény blokkolva van (választható)
Üzemmód (kimenet)		LIGHT-ON/NC
Fénypont átmérője		Kevesebb, mint Φ5 mm (30 mm-nél)
fényforrás		PIROS LED ( 6 5 0 nm )
Válaszidő		≤1 ms
Kábel hossza		2M
Indikátor		Kimenet visszajelző lámpa (piros); stabil működést jelző lámpa (zöld)
IPlevel		IP67
Vezérlő kimenet		NP N nyitott kollektor, P NP nyitott kollektor: 30VDC alatt, 50mA alatt;
		Maradék feszültség: 1,5 V alatt, ha 30 mA alatt van, és 2,0 V alatt, ha 30 mA és 50 mA között van;
		Szivárgási áram: Ha a terhelési ellenállás 3 kΩ, akkor 0,3 mA alatt van; ha a terhelési ellenállás 1 kΩ, akkor 0,5 mA alatt van; ha a terhelési ellenállás 0,2 kΩ, akkor 1,5 mA alatt van

Dimenzió

Bekötési rajz
