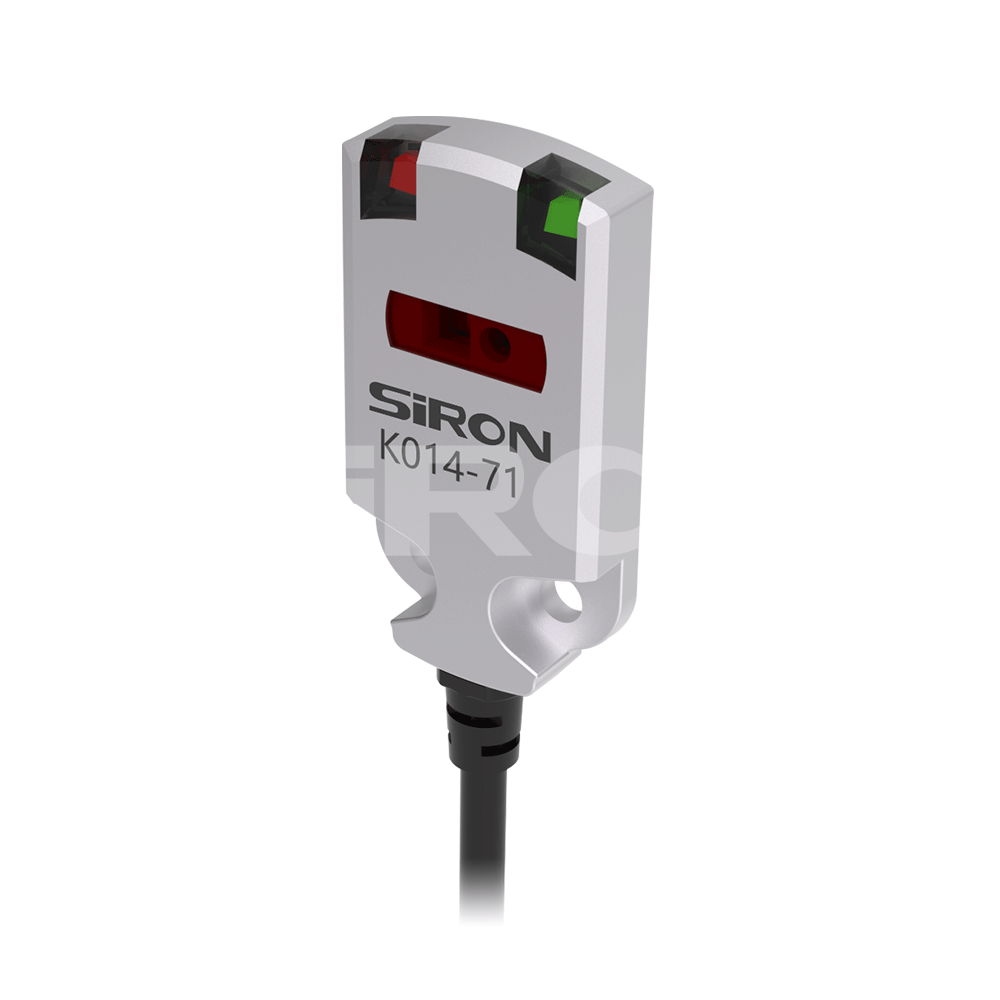

SiRON K014-71 シリーズ 超薄型光電センサ

選考について

 選定例：K014-71はK014シリーズシリアルNo.71、NPN出力付を示します。

                                         K014-71P は、K014 シリーズ、シリアル番号 71、PNP 出力を示します。

仕様

名前		光電センサー（超薄型）
モデル	NPN	K014-71
	PNP	K014-71P
のタイプ		反射型
外観
形		フラット
検出距離		バックグラウンド抑制距離：30±5mm
電圧		1 2 ～ 3 0 VDC リップル電流（P - P ）を含む 1 0 %
消費電流		19mA
ノーマルオープン通常選択モード		入光時ON / 遮光時ON（選択可能）
動作モード(出力)		ライトオン/NC
光点径		Φ5mm以下(30mmの場合)
光源		赤色 LED (6 5 0 nm)
応答時間		≤1ms
ケーブル長		2M
インジケータ		出力表示灯 (赤);安定動作表示灯（緑色）
IPレベル		IP67
制御出力		NP Nオープンコレクタ、P NPオープンコレクタ：DC30V以下、50mA以下、
		残留電圧：30mA以下の場合は1.5V以下、30mA～50mAの場合は2.0V以下。
		漏れ電流：負荷抵抗3kΩ時0.3mA以下。負荷抵抗が1kΩの場合、0.5mA未満です。負荷抵抗が0.2kΩの場合、1.5mA以下

寸法

配線図
