Fl-awtomazzjoni industrijali moderna, il-kabinetti tal-kontroll iservu bħala ċ-ċentru tan-nervituri għall-ġestjoni ta 'sistemi elettriċi, makkinarju, u proċessi. Fil-qalba ta’ dawn is-sistemi jinsab komponent żgħir iżda kruċjali—il- modulu relay . Dan l-apparat għandu rwol essenzjali biex jiżgura kontroll sikur, effiċjenti u affidabbli tat-tagħbijiet elettriċi. Mingħajr moduli relay, it-tħaddim bla xkiel ta 'linji ta' produzzjoni awtomatizzati, sistemi HVAC, jew ċelloli robotiċi jkun kważi impossibbli. Il-fehim x'inhu modulu relay, kif jiffunzjona, u għaliex huwa indispensabbli f'kabinett tal-kontroll industrijali huwa vitali għall-inġiniera, tekniċi tal-manutenzjoni, u integraturi tas-sistema li jfittxu li jibnu sistemi ta 'kontroll ta' prestazzjoni għolja u durabbli.

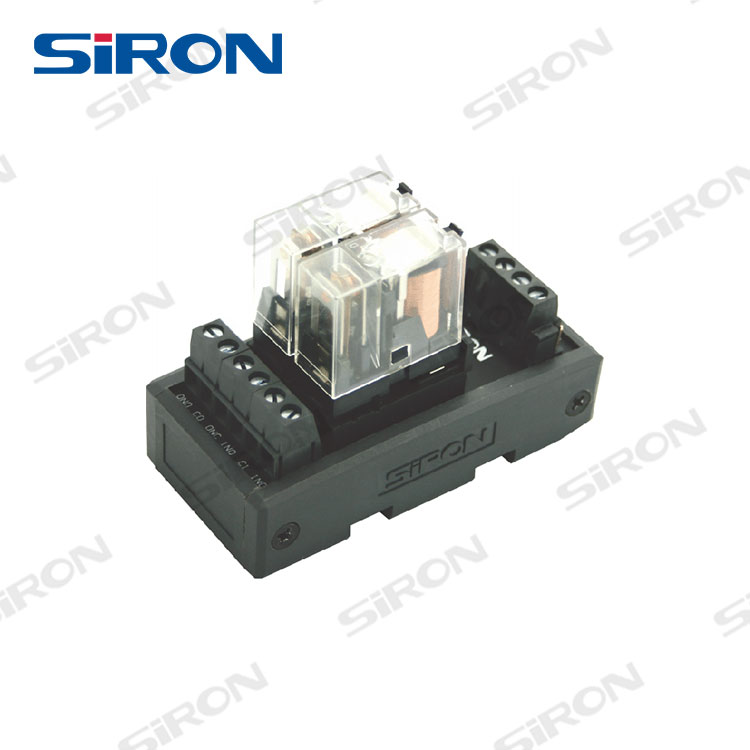

Modulu relay huwa apparat elettromekkaniku jew ta 'stat solidu ddisinjat biex jikkontrolla ċirkwiti elettriċi ta' qawwa għolja li jużaw sinjali ta 'enerġija baxxa. Fil-kabinetti tal-kontroll industrijali, jaġixxi bħala pont bejn sistemi ta 'kontroll fil-livell loġiku (bħal PLCs jew mikrokontrolluri) u tagħmir li jikkunsma l-enerġija (muturi, ħiters, solenojdi, eċċ.).
Meta sinjal ta 'kontroll ta' vultaġġ baxx jattiva r-relay coil, jagħlaq jew jiftaħ il-kuntatti interni tiegħu biex jixgħel jew jitfi ċirkwit konness. Dan jippermetti lis-sistema ta 'kontroll timmaniġġja b'mod sikur tagħbijiet tqal mingħajr ma timmaniġġa direttament vultaġġ għoli jew kurrent.
| tal-Komponent | tal-Funzjoni | Deskrizzjoni |
|---|---|---|
| Coil | Mekkaniżmu ta' attwazzjoni | Enerġizzat b'sinjal ta 'kontroll biex iċċaqlaq kuntatti interni |
| Kuntatti | Element tal-bidla | Jiftaħ jew jagħlaq iċ-ċirkwit ta 'qawwa għolja |
| Terminal Komuni | Punt ta' konnessjoni | Tgħaqqad iċ-ċirkwiti tad-dħul u tal-ħruġ |
| Normalment Miftuħ (LE) | Default off | Jagħlaq meta l-coil jiġi enerġizzat |
| Normalment Magħluq (NC) | Default fuq | Jiftaħ meta coil jiġi enerġizzat |
Billi jiżolaw sinjali ta 'kontroll minn ċirkwiti ta' qawwa għolja, il-moduli tar-relay jipproteġu l-elettronika sensittiva minn spikes ta 'vultaġġ, żidiet, u storbju elettriku. Dan l-iżolament huwa partikolarment kritiku f'ambjenti b'muturi u tagħbijiet induttivi.
Il-kabinetti tal-kontroll industrijali huma ddisinjati biex jiċċentralizzaw il-kontroll tal-awtomazzjoni, li fihom komponenti essenzjali bħal PLCs, provvisti tal-enerġija, sensuri u attwaturi. Fi ħdan din l-arkitettura, il- modulu tar-relay iservi bħala interface intermedjarju — jittraduċi sinjali ta 'kontroll ta' vultaġġ baxx f'operazzjonijiet ta 'enerġija azzjonabbli.
Modulu relay jippermetti:
Amplifikazzjoni sikura tas-sinjal : Tippermetti outputs PLC ta 'vultaġġ baxx biex isuqu apparati ta' kurrent għoli.
Iżolament elettriku : Prevenzjoni ta 'kurrenti ta' feedback li jistgħu jagħmlu ħsara lill-elettronika ta 'kontroll.
Konfigurazzjoni flessibbli : Jappoġġja ċirkwiti multipli u tipi ta 'tagħbija.
Protezzjoni ta 'ħsara : Jaġixxi bħala salvagwardja waqt kundizzjonijiet ta' tagħbija żejda jew short-circuit.
Essenzjalment, il-modulu tar-relay isaħħaħ l-affidabbiltà operattiva, il-modularità u l-iskalabbiltà fi ħdan il-kabinett tal-kontroll - kwalitajiet indispensabbli għal sistemi ta 'awtomazzjoni industrijali.
Ambjenti industrijali differenti jitolbu tipi ta 'relay differenti. L-għażla tal-modulu tar-relay it-tajjeb tiddependi fuq il-karatteristiċi tat-tagħbija, il-loġika tal-kontroll u r-rekwiżiti tas-sigurtà.
Dawn huma l-aktar tip tradizzjonali, bl-użu ta 'kuntatti fiżiċi u coils. Huma vvalutati għas-sempliċità tagħhom, l-ispiża baxxa, u l-adegwatezza għall-bidla AC/DC. Madankollu, huma jilbsu mekkanikament maż-żmien.
Il-moduli SSR jużaw komponenti semikondutturi minflok kuntatti li jiċċaqalqu. Huma joffru veloċitajiet ta 'swiċċjar aktar mgħaġġla, ħajja itwal, u tħaddim siekta, li jagħmluhom ideali għal applikazzjonijiet ta' veloċità għolja jew sensittivi għall-istorbju.
Dawn jgħaqqdu l-vantaġġi tad-disinji EMR u SSR. Huma jipprovdu kapaċità ta 'swiċċjar mgħaġġel b'xedd imnaqqas, adattat għal applikazzjonijiet li jeħtieġu kemm durabilità kif ukoll preċiżjoni.
| Tip | Mekkaniżmu ta' Swiċċjar | Vantaġġi | Limitazzjonijiet | Applikazzjonijiet Komuni |
|---|---|---|---|---|
| EMR | Kuntatti mekkaniċi | Cost-effettiv, faċli biex tissostitwixxi | Ilbes mekkaniku, aktar bil-mod | Swiċċjar għal skopijiet ġenerali |
| SSR | Ibbażat fuq semikondutturi | Siekta, durabbli, veloċi | Spiża ogħla, dissipazzjoni tas-sħana | Awtomazzjoni b'veloċità għolja |
| Ibridu | EMR + SSR kombo | Prestazzjoni bilanċjata | Disinn kumpless | Kontroll tal-mutur, sistemi PLC |
L-għażla tat-tip ta 'modulu tar-relay xieraq tiżgura effiċjenza fit-tul, iffrankar ta' spejjeż, u affidabbiltà tal-kabinett tal-kontroll.
L-integrazzjoni xierqa tal-moduli tar-relay teħtieġ attenzjoni għad-disinn, it-tqassim u l-ispeċifikazzjonijiet elettriċi. It-tqegħid ta 'relay ippjanat ħażin jista' jikkawża interferenza tas-sinjal, sħana żejda, jew saħansitra ħsara elettrika.
Klassifikazzjonijiet tal-Vultaġġ u l-Kurrent - Żgura li r-relay jista 'jimmaniġġja kemm il-vultaġġ tal-kontroll kif ukoll il-kurrent tat-tagħbija b'mod sikur.
Konfigurazzjoni ta 'Kuntatt - Agħżel bejn SPST, SPDT, jew DPDT ibbażat fuq il-ħtiġijiet tal-bidla.
Vultaġġ ta 'Iżolament - Ivverifika iżolament suffiċjenti biex tipproteġi ċ-ċirkwiti ta' kontroll minn spikes ta 'vultaġġ għoli.
Metodu ta 'Immuntar - Uża moduli ta' relay immuntati fuq ferrovija DIN għal installazzjoni u manutenzjoni aktar faċli.
Fatturi Ambjentali – Ikkunsidra t-temperatura, l-umdità u l-kundizzjonijiet tal-vibrazzjoni ġewwa l-kabinett tal-kontroll.
| Parametru | Valur Tipiku | Deskrizzjoni |
|---|---|---|
| Kontroll Vultaġġ | 24V DC | Vultaġġ tas-sinjal minn PLC jew kontrollur |
| Vultaġġ tat-Tagħbija | 250V AC | Vultaġġ massimu kkontrollat |
| Kurrent tat-Tagħbija | 10A | Kurrent massimu tal-iswiċċjar |
| Formola ta' Kuntatt | SPDT | Arblu wieħed double-throw |
| Iżolament | 2000V | Iżolament elettriku bejn coil u kuntatti |
Moduli relay klassifikati kif suppost jiżguraw is-sigurtà tas-sistema fit-tul u jipprevjenu waqfien għaljin.
Il-Kontrolluri Loġiċi Programmabbli (PLCs) huma l-imħuħ tal-awtomazzjoni industrijali. Il-moduli tar-relay jiffunzjonaw bħala l- muskoli , u jeżegwixxu l-azzjonijiet elettriċi ddettati mil-loġika tal-PLC.
PLCs spiss joħorġu sinjali ta 'kontroll ta' livell baxx (eż., 24V DC), insuffiċjenti biex issuq apparati ta 'qawwa għolja. Il-moduli tar-relay jaġixxu bħala amplifikaturi—jittraduċu dawn is-sinjali fi kmandi ta’ swiċċjar robusti li jikkontrollaw attwaturi, muturi u valvi.
Billi jgħaqqdu moduli tar-relay mat-terminals tal-output tal-PLC, id-disinjaturi tas-sistema jiksbu:
Espansjoni tal-output flessibbli
Arkitettura tal-wajers simplifikata
Protezzjoni minn tagħbija żejda u żidiet
Skalabbiltà modulari għal titjib fil-futur
Din l-integrazzjoni hija l-pedament ta 'sistemi ta' awtomazzjoni moderni, li tgħaqqad il-kontroll ta 'preċiżjoni ma' ġestjoni robusta tal-enerġija.
Il-moduli tar-relay joffru benefiċċji multipli ta 'prestazzjoni u sikurezza li jagħmluhom indispensabbli fl-applikazzjonijiet ta' kontroll industrijali.
Iżolament Elettriku - Jipproteġi PLC sensittivi u ċirkwiti tas-sensorju minn transitori tal-vultaġġ.
Flessibilità tal-Kontroll tat-Tagħbija - Jippermetti swiċċjar ta 'tagħbijiet AC/DC bl-istess sistema ta' kontroll.
Titjib tas-Sigurtà - Jippermetti s-separazzjoni taċ-ċirkwiti tal-kontroll u tal-enerġija għall-manutenzjoni u l-immaniġġjar tal-ħsarat.
Amplifikazzjoni tas-Sinjal - Isaħħaħ sinjali ta 'kontroll dgħajfa biex joperaw apparati ta' kurrent għoli.
Effiċjenza fl-ispiża - Tnaqqas il-kumplessità tas-sistema u l-ħtieġa għal elettronika ta 'kontroll heavy-duty.
Barra minn hekk, l-użu ta 'moduli relay jippermetti manutenzjoni ta' tbassir permezz ta 'monitoraġġ faċli tal-istatus tal-kuntatt u d-degradazzjoni tal-prestazzjoni, li jimminimizza l-waqfien mhux ippjanat.
Il-moduli tar-relay jinstabu fi kważi kull settur industrijali minħabba l-versatilità u l-affidabbiltà tagħhom.
Sistemi ta 'Kontroll tal-Mutur - Qlib ta' pompi, conveyors, u fannijiet.
Kontroll tad-Dawl - Ġestjoni ta 'sistemi tad-dawl industrijali jew ta' barra.
Ċirkwiti tat-Tisħin u tat-Tkessiħ – Jikkontrollaw ħiters elettriċi u sistemi HVAC.
Sistemi ta 'Interlock ta' Sigurtà - Jiżguraw li l-makkinarju jaħdem biss taħt kundizzjonijiet sikuri.
Konverżjoni tas-Sinjal - It-traduzzjoni ta 'sinjali PLC ta' vultaġġ baxx f'attwazzjoni ta 'qawwa għolja.
Dawn l-applikazzjonijiet juru r-rwol ċentrali tal-modulu tar-relay fl-infrastruttura tal-awtomazzjoni — jgħaqqdu l-loġika u l-enerġija b’mod sikur, modulari u li jista’ jinżamm.
Biex tiġi żgurata l-affidabbiltà u l-lonġevità, l-ispezzjoni perjodika u l-manutenzjoni tal-moduli tar-relay huma essenzjali.
Spezzjoni Viżwali: Iċċekkja għal telf ta 'kulur, korrużjoni, jew xedd ta' kuntatt.
Ittestjar tat-Tagħbija: Ivverifika r-rispons tal-iswiċċjar taħt tagħbijiet operattivi.
Monitoraġġ Termali: Żgura ventilazzjoni xierqa biex tevita sħana żejda.
Ċikli ta' Sostituzzjoni: Għal EMRs, ibdel il-kuntatti perjodikament; L-SSRs jeħtieġu manutenzjoni inqas frekwenti iżda għandhom jiġu ċċekkjati għal ħsara termali.
| Kwistjoni | Kawża Possibbli | Azzjoni Korrettiva |
|---|---|---|
| Ir-relay ma jaqlebx | Ħsara tal-coil jew kwistjoni tal-wajers | Ivverifika l-vultaġġ u l-kontinwità |
| Operazzjoni intermittenti | Terminal maħlul jew vibrazzjoni | Sikura l-punti kollha tal-immuntar |
| Is-sħana żejda | Tagħbija żejda jew ventilazzjoni ħażina | Naqqas it-tagħbija jew ittejjeb il-fluss tal-arja |
| Kuntatt teħel | Kurrent eċċessiv | Uża modulu tar-relay b'rata ogħla |
Il-manutenzjoni ta 'rutina testendi l-ħajja taż-żewġ modulu relay u l-kabinett tal-kontroll, li jiżguraw prestazzjoni konsistenti tas-sistema.
Modulu relay huwa aktar minn sempliċi apparat ta 'swiċċjar—huwa komponent ta' kontroll vitali li jiżgura s-sigurtà, l-effiċjenza u l-flessibilità fil-kabinetti tal-kontroll industrijali. Billi tiżola l-loġika ta 'kontroll ta' enerġija baxxa minn ċirkwiti ta 'qawwa għolja, il-moduli tar-relay jipproteġu s-sistemi, itejbu l-affidabbiltà u jissimplifikaw id-disinn tal-awtomazzjoni. Kemm jekk elettromekkaniku, fi stat solidu, jew ibridu, il-modulu tar-relay it-tajjeb jista 'jtejjeb b'mod sinifikanti l-prestazzjoni operattiva u jnaqqas l-ispejjeż tal-manutenzjoni. Fi kwalunkwe sistema ta 'kontroll industrijali, il-modulu tar-relay jibqa' rabta indispensabbli bejn kontroll intelliġenti u azzjoni qawwija.
1. X'inhu l-għan ewlieni ta 'modulu ta' relay f'kabinett tal-kontroll?
Jippermetti li s-sistemi ta 'kontroll ta' vultaġġ baxx, bħal PLCs, jaqilbu b'mod sikur apparat ta 'vultaġġ għoli jew kurrent għoli filwaqt li jżommu iżolament elettriku.
2. Kif ivarja modulu relay minn contactor?
Filwaqt li t-tnejn jikkontrollaw it-tagħbijiet elettriċi, ir-rilejs huma ddisinjati għal swiċċjar ta 'kurrent baxx għal medju, filwaqt li l-kuntatturi jimmaniġġjaw livelli ta' qawwa ferm ogħla tipikament użati f'applikazzjonijiet ta 'mutur tqal.
3. Jistgħu l-moduli tar-relay ta 'stat solidu jissostitwixxu dawk elettromekkaniċi?
Iva, f'ħafna każijiet. L-SSRs joffru swiċċjar aktar mgħaġġel, ħajja itwal, u tħaddim siekta, għalkemm huma aktar għaljin u jeħtieġu ġestjoni tas-sħana.
4. Kemm jistgħu jiġu installati relays f'kabinett tal-kontroll wieħed?
Dan jiddependi fuq id-daqs tal-kabinett, it-tqassim tal-wajers, u d-disinn tad-distribuzzjoni tal-enerġija. Il-moduli tar-relay DIN-rail jippermettu installazzjonijiet kompatti u modulari.
5. Liema prekawzjonijiet ta 'sigurtà għandhom jittieħdu meta jiġu mmaniġġjati moduli relay?
Dejjem skonnettja l-enerġija qabel il-manutenzjoni, ivverifika l-klassifikazzjonijiet tal-vultaġġ korretti, u tiżgura ertjar u ventilazzjoni xierqa ġewwa l-kabinett.
