V moderní průmyslové automatizaci slouží ovládací skříně jako nervové centrum pro řízení elektrických systémů, strojů a procesů. V srdci těchto systémů leží malá, ale zásadní součást — reléový modul . Toto zařízení hraje zásadní roli při zajišťování bezpečného, efektivního a spolehlivého řízení elektrických zátěží. Bez reléových modulů by hladký provoz automatizovaných výrobních linek, systémů HVAC nebo robotických buněk byl téměř nemožný. Pochopení toho, co je reléový modul, jak funguje a proč je nepostradatelný v průmyslové řídicí skříni, je životně důležité pro inženýry, techniky údržby a systémové integrátory, kteří chtějí vybudovat vysoce výkonné a odolné řídicí systémy.
Reléový modul je elektromechanické nebo polovodičové zařízení určené k ovládání vysoce výkonných elektrických obvodů pomocí nízkopříkonových signálů. V průmyslových rozvaděčích funguje jako most mezi řídicími systémy na logické úrovni (jako jsou PLC nebo mikrokontroléry) a zařízeními spotřebovávajícími energii (motory, ohřívače, solenoidy atd.).
Když nízkonapěťový řídicí signál aktivuje cívku relé, sepne nebo rozepne její vnitřní kontakty pro zapnutí nebo vypnutí připojeného obvodu. To umožňuje řídicímu systému bezpečně řídit velké zatížení bez přímé manipulace s vysokým napětím nebo proudem.
| součásti | funkce | Popis |
|---|---|---|
| Cívka | Ovládací mechanismus | Napájen řídicím signálem k pohybu vnitřních kontaktů |
| Kontakty | Spínací prvek | Otevírá nebo zavírá obvod vysokého výkonu |
| Společný terminál | Spojovací bod | Propojuje vstupní a výstupní obvody |
| Normálně otevřený (NE) | Výchozí vypnuto | Zavírá, když je cívka pod napětím |
| Normálně zavřeno (NC) | Výchozí zapnuto | Otevře se, když je cívka pod napětím |
Izolací řídicích signálů od vysoce výkonných obvodů chrání reléové moduly citlivou elektroniku před napěťovými špičkami, rázy a elektrickým šumem. Tato izolace je zvláště kritická v prostředí s motory a indukčními zátěžemi.
Průmyslové rozvaděče jsou navrženy tak, aby centralizovaly řízení automatizace a obsahovaly základní komponenty, jako jsou PLC, napájecí zdroje, senzory a akční členy. V rámci této architektury, reléový modul slouží jako zprostředkující rozhraní – převádí nízkonapěťové řídicí signály na výkonné operace.
Reléový modul umožňuje:
Bezpečné zesílení signálu : Umožňuje nízkonapěťovým výstupům PLC řídit zařízení s vysokým proudem.
Elektrická izolace : Zabraňuje zpětným proudům, které by mohly poškodit řídicí elektroniku.
Flexibilní konfigurace : Podpora více okruhů a typů zátěže.
Ochrana proti poruše : Působí jako ochrana při přetížení nebo zkratu.
Reléový modul v podstatě zvyšuje provozní spolehlivost, modularitu a škálovatelnost v rámci rozvaděče – vlastnosti nepostradatelné pro systémy průmyslové automatizace.
Různá průmyslová prostředí vyžadují různé typy relé. Výběr správného reléového modulu závisí na charakteristikách zátěže, řídicí logice a bezpečnostních požadavcích.

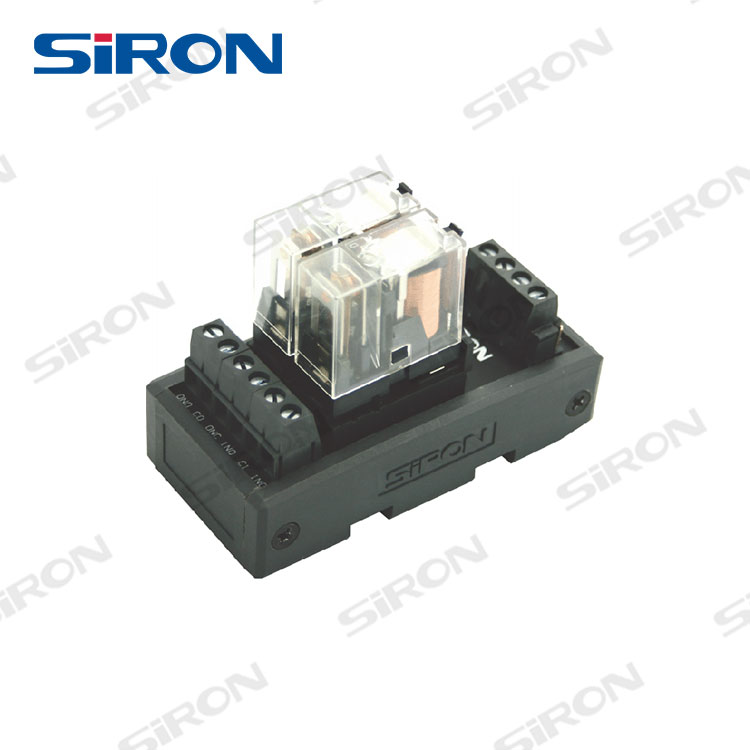

Jedná se o nejtradičnější typ využívající fyzické kontakty a cívky. Jsou ceněny pro svou jednoduchost, nízkou cenu a vhodnost pro přepínání AC/DC. Časem se však mechanicky opotřebovávají.

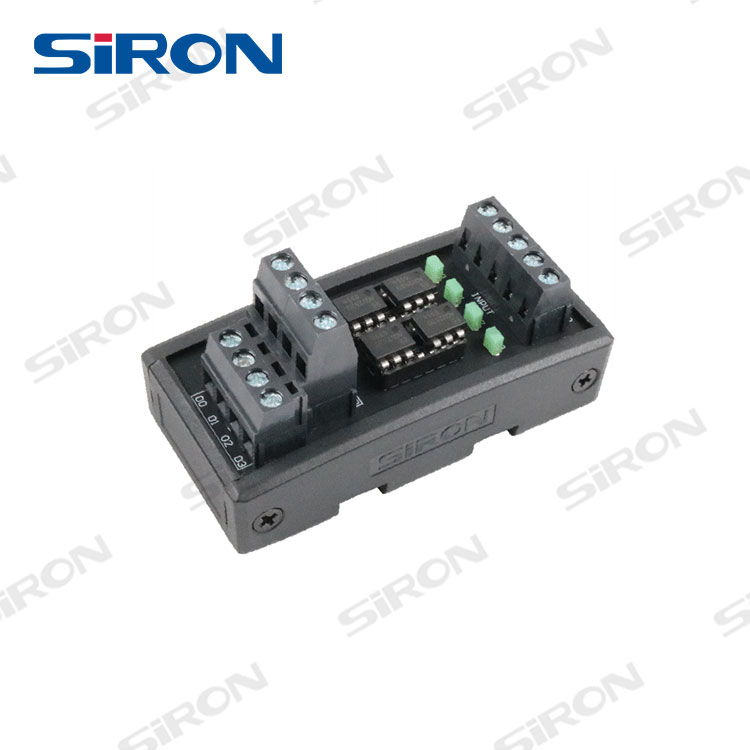

Moduly SSR používají místo pohyblivých kontaktů polovodičové součástky. Nabízejí vyšší rychlosti přepínání, delší životnost a tichý provoz, díky čemuž jsou ideální pro vysokorychlostní aplikace nebo aplikace citlivé na hluk.
Tyto spojují výhody provedení EMR a SSR. Poskytují schopnost rychlého spínání se sníženým opotřebením, vhodné pro aplikace vyžadující odolnost a přesnost.
| Typ | Spínací mechanismus | Výhody | Omezení | Běžné aplikace |
|---|---|---|---|---|
| EMR | Mechanické kontakty | Cenově výhodné, snadno vyměnitelné | Mechanické opotřebení, pomalejší | Univerzální spínání |
| SSR | Na bázi polovodičů | Tichý, odolný, rychlý | Vyšší cena, odvod tepla | Vysokorychlostní automatizace |
| Hybridní | Kombinace EMR + SSR | Vyrovnaný výkon | Komplexní design | Řízení motoru, PLC systémy |
Výběr správného typu reléového modulu zajišťuje dlouhodobou účinnost, úsporu nákladů a spolehlivost rozvaděče.
Správná integrace reléových modulů vyžaduje pozornost při návrhu, uspořádání a elektrických specifikacích. Špatně naplánované umístění relé může způsobit rušení signálu, přehřátí nebo dokonce elektrické selhání.
Jmenovité hodnoty napětí a proudu – Zajistěte, aby relé bezpečně zvládlo řídicí napětí i proud zátěže.
Konfigurace kontaktu – vyberte si mezi SPST, SPDT nebo DPDT podle potřeb přepínání.
Izolační napětí – Ověřte dostatečnou izolaci k ochraně řídicích obvodů před vysokonapěťovými špičkami.
Způsob montáže – Pro snadnější instalaci a údržbu použijte reléové moduly namontované na DIN lištu.
Faktory prostředí – Zvažte podmínky teploty, vlhkosti a vibrací uvnitř rozvaděče.
| Parametr | Typická hodnota | Popis |
|---|---|---|
| Řídicí napětí | 24V DC | Signální napětí z PLC nebo regulátoru |
| Zátěžové napětí | 250V AC | Maximální napětí řízené |
| Zatěžovací proud | 10A | Maximální spínací proud |
| Kontaktní formulář | SPDT | Jednopólový dvojitý přemet |
| Izolace | 2000V | Elektrická izolace mezi cívkou a kontakty |
Správně dimenzované reléové moduly zajišťují dlouhodobou bezpečnost systému a zabraňují nákladným prostojům.
Programmable Logic Controllers (PLC) jsou mozky průmyslové automatizace. Reléové moduly fungují jako svaly a provádějí elektrické akce diktované logikou PLC.
PLC často vydávají nízkoúrovňové řídicí signály (např. 24 V DC), které nejsou dostatečné pro řízení zařízení s vysokým výkonem. Reléové moduly fungují jako zesilovače – převádějí tyto signály do robustních spínacích příkazů, které řídí akční členy, motory a ventily.
Připojením reléových modulů k výstupním svorkám PLC získají konstruktéři systému:
Flexibilní rozšíření výstupu
Zjednodušená architektura zapojení
Ochrana před přetížením a přepětím
Modulární škálovatelnost pro budoucí upgrady
Tato integrace je základem moderních automatizačních systémů, kombinující přesné řízení s robustním řízením spotřeby.
Reléové moduly nabízejí řadu výhod v oblasti výkonu a bezpečnosti, díky kterým jsou nepostradatelné v průmyslových řídicích aplikacích.
Elektrická izolace – Chrání citlivé obvody PLC a senzorů před napěťovými přechody.
Flexibilita řízení zátěže – Umožňuje přepínání AC/DC zátěží se stejným řídicím systémem.
Vylepšení bezpečnosti – Umožňuje oddělení řídicích a silových obvodů pro údržbu a řešení poruch.
Zesílení signálu – Zesiluje slabé řídicí signály pro provoz zařízení s vysokým proudem.
Efektivita nákladů – Snižuje složitost systému a potřebu výkonné řídicí elektroniky.
Použití reléových modulů navíc umožňuje prediktivní údržbu prostřednictvím snadného monitorování stavu kontaktů a snížení výkonu, čímž se minimalizují neplánované prostoje.
Reléové moduly se nacházejí téměř ve všech průmyslových odvětvích díky jejich všestrannosti a spolehlivosti.
Řídicí systémy motoru – spínání čerpadel, dopravníků a ventilátorů.
Řízení osvětlení – Správa průmyslových nebo venkovních osvětlovacích systémů.
Topné a chladicí okruhy – Řízení elektrických ohřívačů a HVAC systémů.
Bezpečnostní blokovací systémy – Zajištění, že strojní zařízení funguje pouze za bezpečných podmínek.
Konverze signálu – Převod nízkonapěťových signálů PLC na vysokovýkonné ovládání.
Tyto aplikace ilustrují ústřední roli reléového modulu v automatizační infrastruktuře – přemosťují logiku a výkon bezpečným, modulárním a udržovatelným způsobem.
Pro zajištění spolehlivosti a dlouhé životnosti je nezbytná pravidelná kontrola a údržba reléových modulů.
Vizuální kontrola: Zkontrolujte změnu barvy, korozi nebo opotřebení kontaktů.
Testování zátěže: Ověřte odezvu spínání při provozním zatížení.
Tepelné monitorování: Zajistěte řádné větrání, aby nedošlo k přehřátí.
Cykly výměny: U EMR pravidelně vyměňujte kontakty; SSR vyžadují méně častou údržbu, ale musí být zkontrolovány z hlediska tepelného poškození.
| Problém | Možná příčina | Nápravné opatření |
|---|---|---|
| Relé nespíná | Selhání cívky nebo problém s kabeláží | Ověřte napětí a kontinuitu |
| Přerušovaný provoz | Uvolněný terminál nebo vibrace | Zajistěte všechny montážní body |
| Přehřívání | Přetížení nebo špatné větrání | Snižte zátěž nebo zlepšujte proudění vzduchu |
| Kontaktní lepení | Nadměrný proud | Použijte reléový modul vyšší třídy |
Pravidelná údržba prodlužuje životnost obou reléový modul a ovládací skříň, zajišťující konzistentní výkon systému.
Reléový modul je více než jen spínací zařízení – je to životně důležitý ovládací prvek, který zajišťuje bezpečnost, účinnost a flexibilitu v průmyslových ovládacích skříních. Izolací řídicí logiky s nízkou spotřebou od obvodů s vysokým výkonem chrání reléové moduly systémy, zvyšují spolehlivost a zjednodušují návrh automatizace. Ať už jde o elektromechanický, polovodičový nebo hybridní modul, správný reléový modul může výrazně zlepšit provozní výkon a snížit náklady na údržbu. V každém průmyslovém řídicím systému zůstává reléový modul nepostradatelným článkem mezi inteligentním řízením a výkonnou akcí.
1. Jaký je hlavní účel reléového modulu v rozvaděči?
Umožňuje nízkonapěťovým řídicím systémům, jako jsou PLC, bezpečně spínat vysokonapěťová nebo silnoproudá zařízení při zachování elektrické izolace.
2. Jak se modul relé liší od stykače?
Zatímco oba řídí elektrické zátěže, relé jsou navržena pro spínání nízkého až středního proudu, zatímco stykače zvládají mnohem vyšší úrovně výkonu, které se obvykle používají v aplikacích s těžkými motory.
3. Mohou polovodičové reléové moduly nahradit elektromechanické?
Ano, v mnoha případech. SSR nabízejí rychlejší přepínání, delší životnost a tichý provoz, i když jsou dražší a vyžadují řízení tepla.
4. Kolik relé lze nainstalovat do jedné ovládací skříně?
To závisí na velikosti skříně, uspořádání kabeláže a návrhu rozvodu energie. Reléové moduly na DIN lištu umožňují kompaktní, modulární instalace.
5. Jaká bezpečnostní opatření je třeba dodržovat při manipulaci s reléovými moduly?
Před údržbou vždy odpojte napájení, ověřte správné jmenovité napětí a zajistěte správné uzemnění a ventilaci uvnitř skříně.
