Nella moderna automazione industriale, gli armadi elettrici rappresentano il centro nevralgico per la gestione di sistemi elettrici, macchinari e processi. Al centro di questi sistemi si trova un componente piccolo ma cruciale: il modulo relè . Questo dispositivo svolge un ruolo essenziale nel garantire un controllo sicuro, efficiente e affidabile dei carichi elettrici. Senza i moduli relè, il funzionamento regolare delle linee di produzione automatizzate, dei sistemi HVAC o delle celle robotizzate sarebbe quasi impossibile. Comprendere cos'è un modulo relè, come funziona e perché è indispensabile in un quadro elettrico industriale è vitale per ingegneri, tecnici di manutenzione e integratori di sistema che cercano di costruire sistemi di controllo durevoli e ad alte prestazioni.

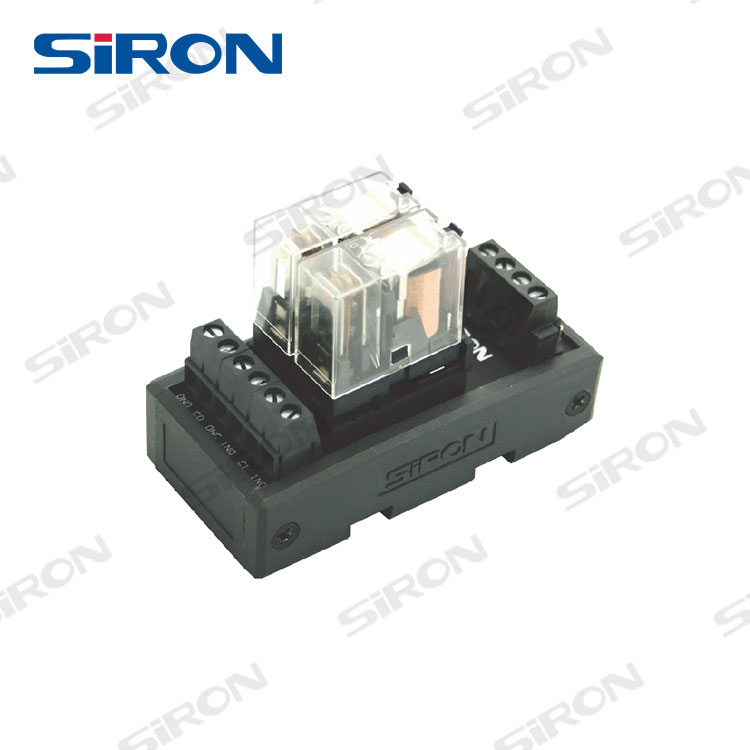

Un modulo relè è un dispositivo elettromeccanico o a stato solido progettato per controllare circuiti elettrici ad alta potenza utilizzando segnali a bassa potenza. Negli armadi di controllo industriali, funge da ponte tra i sistemi di controllo a livello logico (come PLC o microcontrollori) e le apparecchiature che consumano energia (motori, riscaldatori, solenoidi, ecc.).
Quando un segnale di controllo a bassa tensione attiva la bobina del relè, chiude o apre i suoi contatti interni per accendere o spegnere un circuito collegato. Ciò consente al sistema di controllo di gestire in sicurezza carichi pesanti senza gestire direttamente alta tensione o corrente.
| Descrizione | funzione | della |
|---|---|---|
| Bobina | Meccanismo di attuazione | Eccitato dal segnale di controllo per spostare i contatti interni |
| Contatti | Elemento di commutazione | Apre o chiude il circuito ad alta potenza |
| Terminale comune | Punto di connessione | Collega i circuiti di ingresso e di uscita |
| Normalmente aperto (NO) | Disattivato per impostazione predefinita | Si chiude quando la bobina è eccitata |
| Normalmente chiuso (NC) | Impostazione predefinita attiva | Si apre quando la bobina è eccitata |
Isolando i segnali di controllo dai circuiti ad alta potenza, i moduli relè proteggono i componenti elettronici sensibili da picchi di tensione, sovratensioni e disturbi elettrici. Questo isolamento è particolarmente critico in ambienti con motori e carichi induttivi.
Gli armadi di controllo industriali sono progettati per centralizzare il controllo dell'automazione, ospitando componenti essenziali come PLC, alimentatori, sensori e attuatori. All'interno di questa architettura, il Il modulo relè funge da interfaccia intermedia, traducendo i segnali di controllo a bassa tensione in operazioni di potenza utilizzabili.
Un modulo relè consente:
Amplificazione sicura del segnale : consente alle uscite PLC a bassa tensione di pilotare dispositivi ad alta corrente.
Isolamento elettrico : prevenzione delle correnti di feedback che potrebbero danneggiare l'elettronica di controllo.
Configurazione flessibile : supporto di più circuiti e tipi di carico.
Protezione dai guasti : funge da protezione in caso di sovraccarico o cortocircuito.
In sostanza, il modulo relè migliora l'affidabilità operativa, la modularità e la scalabilità all'interno del quadro elettrico, qualità indispensabili per i sistemi di automazione industriale.
Diversi ambienti industriali richiedono diversi tipi di relè. La scelta del modulo relè corretto dipende dalle caratteristiche del carico, dalla logica di controllo e dai requisiti di sicurezza.
Questi sono il tipo più tradizionale, che utilizza contatti fisici e bobine. Sono apprezzati per la loro semplicità, il basso costo e l'idoneità alla commutazione CA/CC. Tuttavia, con il tempo si usurano meccanicamente.
I moduli SSR utilizzano componenti semiconduttori invece di contatti mobili. Offrono velocità di commutazione più elevate, durata di vita più lunga e funzionamento silenzioso, rendendoli ideali per applicazioni ad alta velocità o sensibili al rumore.
Questi combinano i vantaggi dei design EMR e SSR. Forniscono capacità di commutazione rapida con usura ridotta, adatti per applicazioni che richiedono durata e precisione.
| Tipo | Meccanismo di commutazione | Vantaggi | Limitazioni | Applicazioni comuni |
|---|---|---|---|---|
| EMR | Contatti meccanici | Conveniente, facile da sostituire | Usura meccanica, più lenta | Commutazione per scopi generali |
| RSS | Basato su semiconduttori | Silenzioso, durevole, veloce | Costo più elevato, dissipazione del calore | Automazione ad alta velocità |
| Ibrido | Combo EMR+SSR | Prestazioni equilibrate | Progettazione complessa | Controllo motori, sistemi PLC |
La scelta del tipo di modulo relè corretto garantisce efficienza a lungo termine, risparmio sui costi e affidabilità del quadro elettrico.
La corretta integrazione dei moduli relè richiede attenzione al design, al layout e alle specifiche elettriche. Un posizionamento dei relè non adeguatamente pianificato può causare interferenze nel segnale, surriscaldamento o persino guasti elettrici.
Valori nominali di tensione e corrente : garantire che il relè sia in grado di gestire in modo sicuro sia la tensione di controllo che la corrente di carico.
Configurazione dei contatti : scegli tra SPST, SPDT o DPDT in base alle esigenze di commutazione.
Tensione di isolamento – Verificare che l'isolamento sia sufficiente per proteggere i circuiti di controllo da picchi di alta tensione.
Metodo di montaggio : utilizzare moduli relè montati su guida DIN per facilitare l'installazione e la manutenzione.
Fattori ambientali – Considerare le condizioni di temperatura, umidità e vibrazioni all'interno del quadro elettrico.
| Parametro | Valore tipico | Descrizione |
|---|---|---|
| Tensione di controllo | 24 V CC | Tensione del segnale dal PLC o dal controller |
| Tensione di carico | 250 V CA | Tensione massima controllata |
| Carica corrente | 10A | Corrente di commutazione massima |
| Modulo di contatto | SPDT | Unipolare a doppia uscita |
| Isolamento | 2000 V | Isolamento elettrico tra bobina e contatti |
I moduli relè adeguatamente dimensionati garantiscono la sicurezza del sistema a lungo termine e prevengono costosi tempi di inattività.
I controllori logici programmabili (PLC) sono il cervello dell'automazione industriale. I moduli relè funzionano come i muscoli , eseguendo le azioni elettriche dettate dalla logica del PLC.
I PLC spesso emettono segnali di controllo di basso livello (ad esempio, 24 V CC), insufficienti per pilotare dispositivi ad alta potenza. I moduli relè agiscono come amplificatori, traducendo questi segnali in robusti comandi di commutazione che controllano attuatori, motori e valvole.
Collegando i moduli relè ai terminali di uscita del PLC, i progettisti del sistema ottengono:
Espansione flessibile dell'output
Architettura di cablaggio semplificata
Protezione da sovraccarico e sovratensioni
Scalabilità modulare per aggiornamenti futuri
Questa integrazione costituisce il fondamento dei moderni sistemi di automazione, che combinano il controllo di precisione con una solida gestione dell'energia.
I moduli relè offrono molteplici vantaggi in termini di prestazioni e sicurezza che li rendono indispensabili nelle applicazioni di controllo industriale.
Isolamento elettrico : protegge i circuiti sensibili del PLC e dei sensori dai transitori di tensione.
Flessibilità del controllo del carico – Consente la commutazione di carichi CA/CC con lo stesso sistema di controllo.
Miglioramento della sicurezza : consente la separazione dei circuiti di controllo e di alimentazione per la manutenzione e la gestione dei guasti.
Amplificazione del segnale – Aumenta i segnali di controllo deboli per azionare dispositivi ad alta corrente.
Efficienza dei costi – Riduce la complessità del sistema e la necessità di componenti elettronici di controllo per carichi pesanti.
Inoltre, l'utilizzo di moduli relè consente la manutenzione predittiva attraverso un facile monitoraggio dello stato dei contatti e del degrado delle prestazioni, riducendo al minimo i tempi di fermo non pianificati.
I moduli relè si trovano in quasi tutti i settori industriali grazie alla loro versatilità e affidabilità.
Sistemi di controllo motore – Commutazione di pompe, trasportatori e ventilatori.
Controllo dell'illuminazione – Gestione di sistemi di illuminazione industriale o esterna.
Circuiti di riscaldamento e raffreddamento : controllo di riscaldatori elettrici e sistemi HVAC.
Sistemi di interblocco di sicurezza : garantiscono che i macchinari funzionino solo in condizioni di sicurezza.
Conversione del segnale – Traduzione dei segnali PLC a bassa tensione in attuazione ad alta potenza.
Queste applicazioni illustrano il ruolo centrale del modulo relè nell'infrastruttura di automazione, collegando logica e potenza in modo sicuro, modulare e manutenibile.
Per garantire affidabilità e longevità, l'ispezione e la manutenzione periodiche dei moduli relè sono essenziali.
Ispezione visiva: verificare la presenza di scolorimento, corrosione o usura dei contatti.
Test di carico: verifica la risposta di commutazione sotto carichi operativi.
Monitoraggio termico: garantire una ventilazione adeguata per evitare il surriscaldamento.
Cicli di sostituzione: per gli EMR, sostituire periodicamente i contatti; Gli SSR richiedono una manutenzione meno frequente ma devono essere controllati per eventuali danni termici.
| Problema | Possibile causa | Azione correttiva |
|---|---|---|
| Il relè non commuta | Guasto della bobina o problema di cablaggio | Verificare tensione e continuità |
| Funzionamento intermittente | Terminale allentato o vibrazione | Fissare tutti i punti di montaggio |
| Surriscaldamento | Sovraccarico o scarsa ventilazione | Ridurre il carico o migliorare il flusso d'aria |
| Contatto incollato | Corrente eccessiva | Utilizzare un modulo relè di potenza superiore |
La manutenzione ordinaria prolunga la durata di vita di entrambi modulo relè e il quadro elettrico, garantendo prestazioni costanti del sistema.
Un modulo relè è molto più di un semplice dispositivo di commutazione: è un componente di controllo vitale che garantisce sicurezza, efficienza e flessibilità nei quadri elettrici industriali. Isolando la logica di controllo a bassa potenza dai circuiti ad alta potenza, i moduli relè proteggono i sistemi, migliorano l'affidabilità e semplificano la progettazione dell'automazione. Che sia elettromeccanico, a stato solido o ibrido, il modulo relè giusto può migliorare significativamente le prestazioni operative e ridurre i costi di manutenzione. In qualsiasi sistema di controllo industriale, il modulo relè rimane un collegamento indispensabile tra controllo intelligente e azione potente.
1. Qual è lo scopo principale di un modulo relè in un quadro elettrico?
Consente ai sistemi di controllo a bassa tensione, come i PLC, di commutare in modo sicuro dispositivi ad alta tensione o corrente elevata mantenendo l'isolamento elettrico.
2. In cosa differisce un modulo relè da un contattore?
Sebbene entrambi controllino i carichi elettrici, i relè sono progettati per la commutazione di corrente da bassa a media, mentre i contattori gestiscono livelli di potenza molto più elevati tipicamente utilizzati nelle applicazioni con motori pesanti.
3. I moduli relè a stato solido possono sostituire quelli elettromeccanici?
Sì, in molti casi. Gli SSR offrono una commutazione più rapida, una durata di vita più lunga e un funzionamento silenzioso, sebbene siano più costosi e richiedano la gestione del calore.
4. Quanti relè possono essere installati in un singolo quadro elettrico?
Ciò dipende dalle dimensioni dell'armadio, dal layout del cablaggio e dal progetto di distribuzione dell'alimentazione. I moduli relè su guida DIN consentono installazioni compatte e modulari.
5. Quali precauzioni di sicurezza dovrebbero essere prese quando si maneggiano i moduli relè?
Scollegare sempre l'alimentazione prima della manutenzione, verificare la corretta tensione nominale e garantire un'adeguata messa a terra e ventilazione all'interno dell'armadio.
