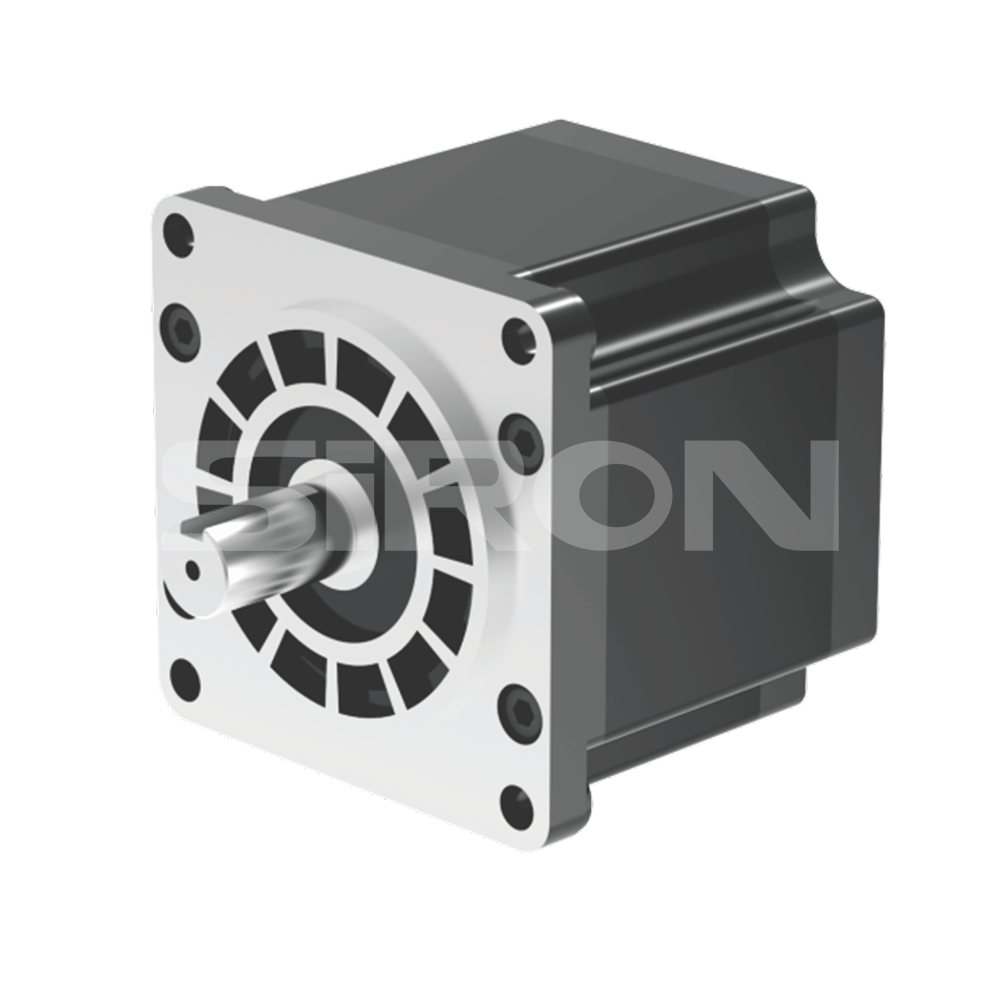

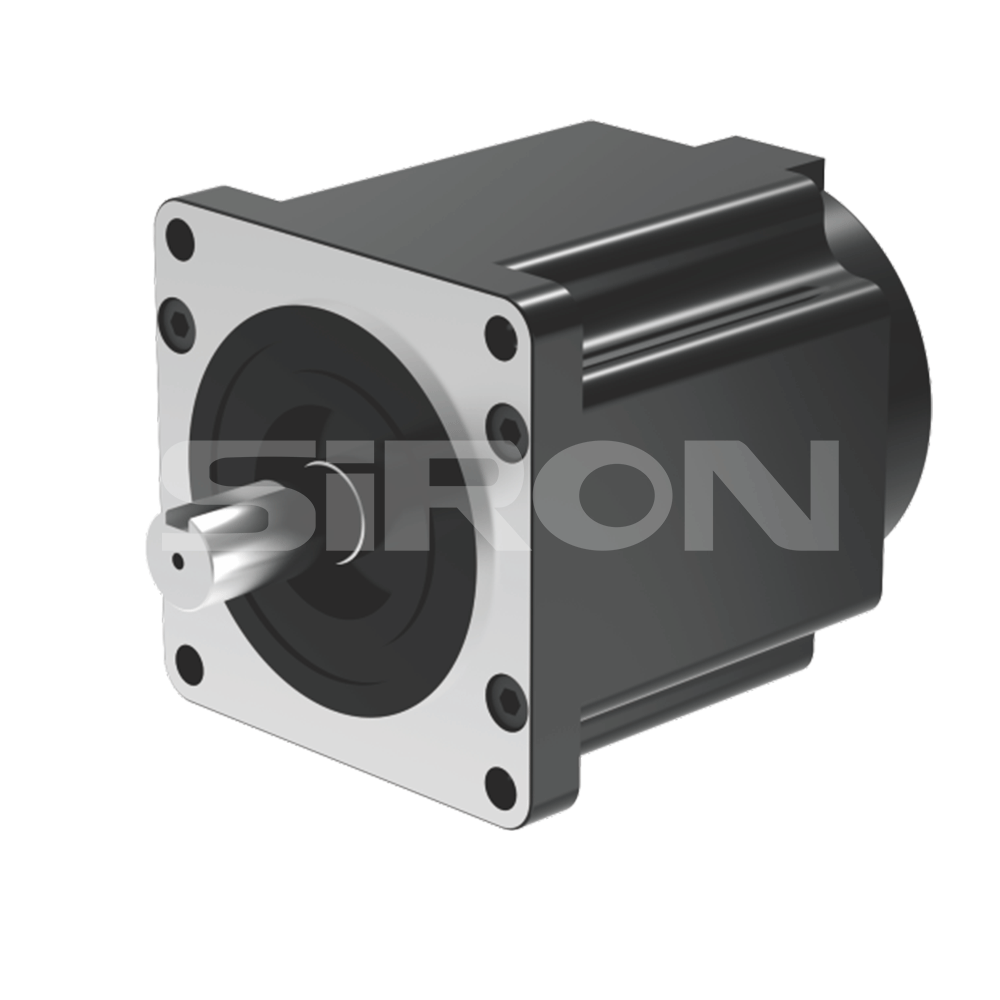

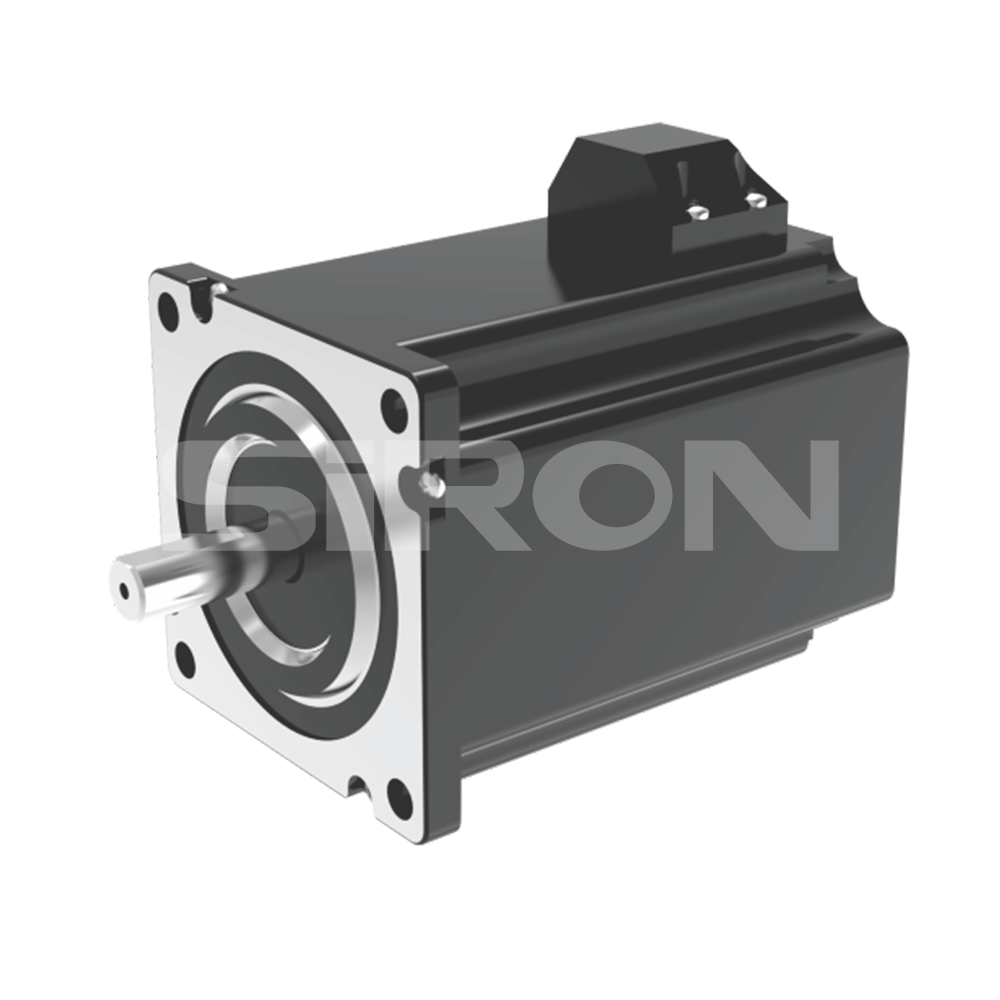

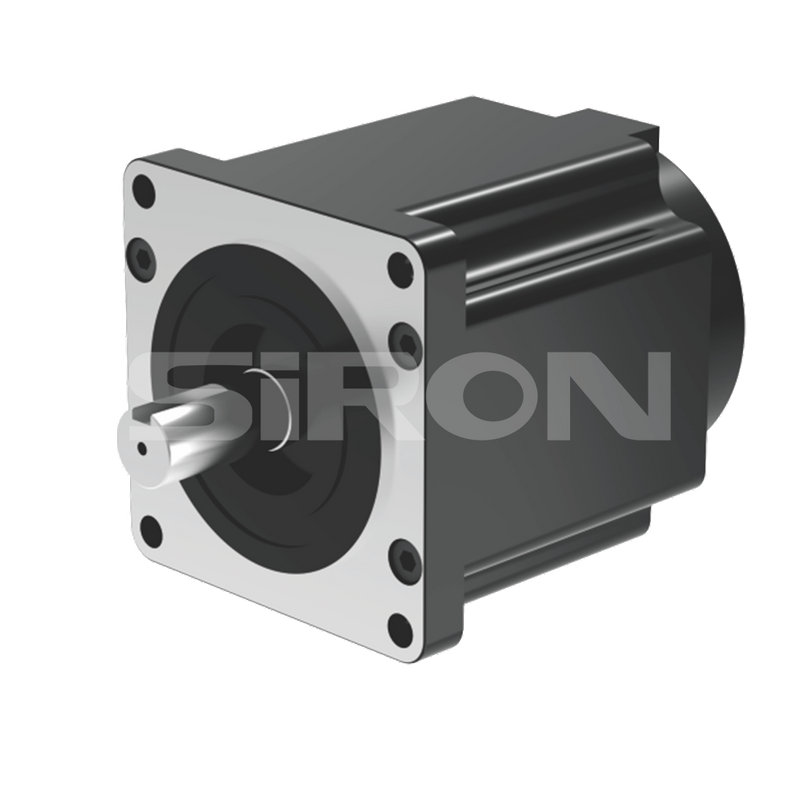

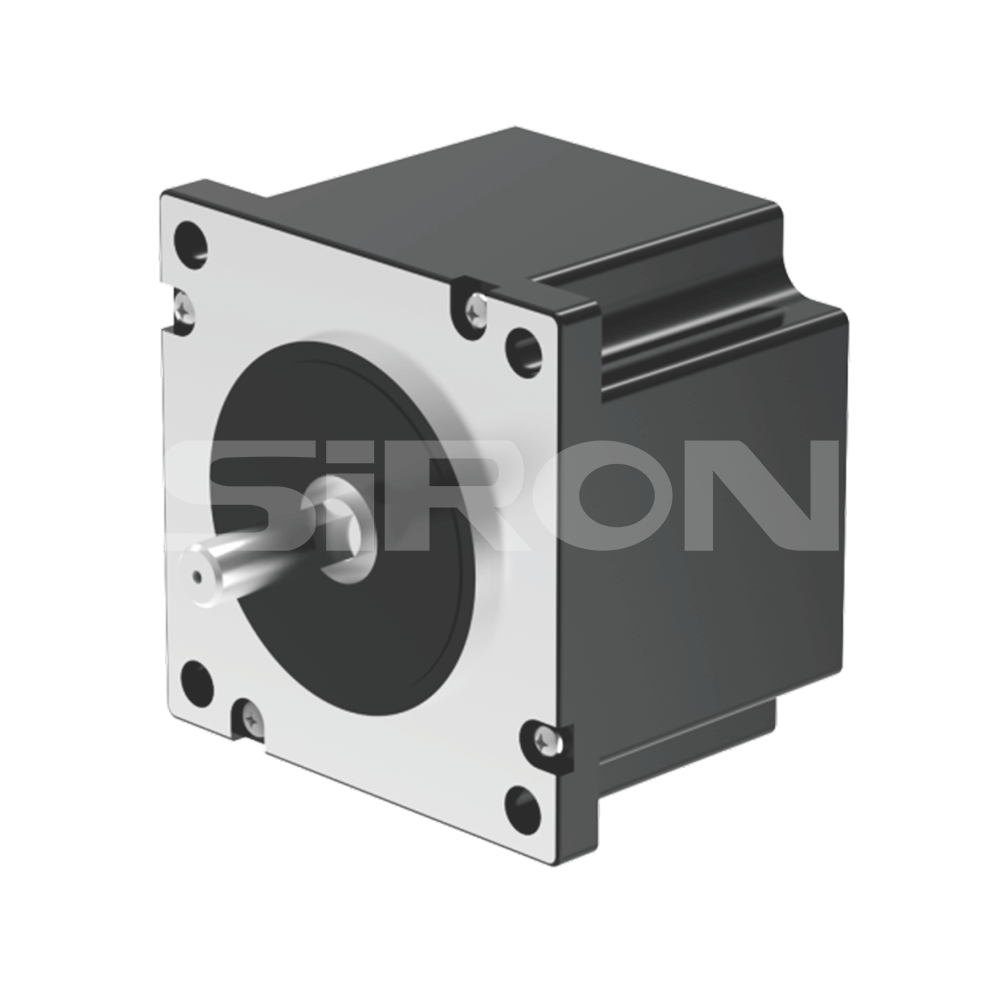

SiRON M271-C Serje Tliet fażijiet Open-loop Hybrid Stepper Motor

Dwar l-għażla

Eżempju ta 'għażla: M271-57-0451-C jirrappreżenta l-mutur stepping ibridu bi tliet fażijiet tas-serje M271, b'daqs tal-qafas ta' 57mm, torque ta 'żamma ta' 0.45Nm, assi wieħed, u tip ekonomiku

0.45Nm~50N.m
Kodiċi	045	09	15	20	30	40	60	80
Torque	0.45Nm	0.9Nm	1.5Nm	2.0Nm	3.0Nm	4.0Nm	6.0Nm	8.0Nm
Kodiċi	10	12	15	16	20	28	35	50
Torque	10N.m	12N.m	15N.m	16N.m	20N.m	28N.m	35N.m	50N.m

Proprjetajiet elettriċi

Proġett	Parametru	Proġett	Parametru
StepAngle Preċiżjoni	±5% (sinkronizzanti)	Reżistenza tal-vultaġġ	500V AC1 minuta
Preċiżjoni tar-reżistenza	±10% (20℃)	Play radjali	0.02mm Max (tagħbija 450g)
Preċiżjoni tal-inductance	± 20% (1KHZ)	Play Assjali	0.08mm Max (tagħbija 450g)
Żieda fit-temperatura	80C max (kurrent nominali, 2 huwa konness)	Reżistenza għall-iżolazzjoni	100MΩ,500VDC
Temperatura Ambjentali	-20 ℃ ~ 50 ℃

Dijagramma tal-wajers

Speċifikazzjoni

Ⅰ.57 serje

Numru tal-bażi tal-magna	57 Serje
Mudell	M271-57-0451-C	M271-57-091-C	M271-57-152-C	M271-57-202-C
Drive tal-adapter	M281-580-C
StepAngolu	1.2°
Holding torque	0.45	0.9	1.5	2.0
Kument għal kull fażi	5.2	5.6	5.8	5.8
Kull reżistenza	0.242	0.24	0.29	0.376
Kull inductance	0.22	0.267	0.39	0.5
Mument ta' inerzja	100	220	380	530
Numru ta 'wajers taċ-ċomb	3
weiaht	0.5	0.75	1.1	1.57
Lenath tal-ġisem	41	54	76	100
Dijametru tax-xaft D(mm)	φ6.35	φ8	φ8	φ8
Estensjoni tal-assi (mm)	Flanġ tal-Immuntar 0.5 × 10	Flanġ tal-Immuntar 0.5x10	Ċavetta 3x15	Ċavetta 3x15
Tul tal-assi (mm)	21
Max.radial forza	75N (20mm 'il bogħod mill-ħanek)
Max.axial forza	15N

Dimensjonijiet

Ⅱ.86 serje

Numru tal-bażi tal-magna	86 serje
Mudell	M271-86-302-C	M271-86-402H-C	M271-86-402-C	M271-86-602H-C	M271-86-602-C	M271-86-802H-C	M271-86-102-C
Drive tal-adapter	M281-580-C
StepAngolu	1.2°
Holding torque	3.0	4.0	4.0	6.0	6.0	8.0	10
Kurrenti perphase	3.0	2.0	5.8	3.0	5.8	5.0	5.0
Kull reżistenza	0.5	4.6	0.7	2.0	0.9	1.08	1.29
Kull inductance	0.9	14.6	1.5	8.0	2.17	6.5	8.8
Mument ta' inerzja	1320	2400	2400	3480	3480	3900	4600
Numru ta 'wajers taċ-ċomb	3
piż	2.0	3.0	3.0	4.0	4.0	4.6	5.2
Tul tal-ġisem	76	98	98	114	114	129	156
Dijametru tax-xaf D(mm)  Estensjoni tal-assi (mm)	φ14 ċavetta ċatta 4 × 20	φ12 ċavetta ċatta 4 × 20	φ12 ċavetta ċatta 4x20	φ14 ċavetta ċatta 5 × 25	φ14 ċavetta ċatta 5 × 25	φ14 ċavetta ċatta 5x25	φ14 ċavetta ċatta 5 × 25
Tul tal-assi (mm)	35	30	30	35	35	32	35
Max.radial forza	130N (20mm 'il bogħod mill-ħanek)
Max.axial forza	30N

Dimensjonijiet

Ⅲ.110 serje

Numru tal-bażi tal-magna	110 serje
Mudell	M271-110-802-C	M271-110-123-C	M271-110-163-C	M271-110-203-C
Drive tal-adapter	M281-3522-C
StepAngolu	1.2°
Holding torque	8.0	12	16	20
Kurrent għal kull fażi	4.3	6.0	6.4	6.9
Kull reżistenza	1.25	1.89	1.89	1.859
Kull inductance	4.49	8.34	8.73	7.26
Mument ta' inerzja	6000	9720	13560	17400
Numru ta' wajers	3
piż	5.0	6.6	9.0	11.1
Tul tal-ġisem	128	152	186	219
Dijametru tax-xaft D(mm)	φ19
Axis extensian (mm)	ċavetta ċatta 6x30
Tul tal-assi (mm)	40
Max.radial forza	220N (20mm 'il bogħod mill-ħanek)
Max.axial forza	60N

Ⅳ.130 serje

Bażi tal-magni numru 130 serje
Mudell M271-130-153-C		M271-130-203-C	M271-130-284-C	M271-130-355-C	M271-130-506-C
Adapter drive M281-3522-C, M281-3722-C				M281-3722-C
StepAngle Holding torque Kurrent għal kull fażi	15	20	1.2° 28 6.9	35 50
Kull reżistenza	0.88	1.1	2.8	3.3	4.2
Kull inductance	3.7	4.9	17.9	21.52	28.9
Mument ta' inerzja	20000	26700	33970	41240	55780
Numru ta 'wajers taċ-ċomb	3
piż	11	14.1	17.2	19.8	26
Tul tal-ġisem	154	185	218	255	280
Dijametru tax-xaft D(mm)	φ24
Estensjoni tal-assi (mm)	ċavetta ċatta 8x30
Tul tal-assi (mm)	50
Max.radial forza	300N (20mm 'il bogħod mill-ħanek)
Max.axial forza	80N

Kurva tal-frekwenza tad-distanza
