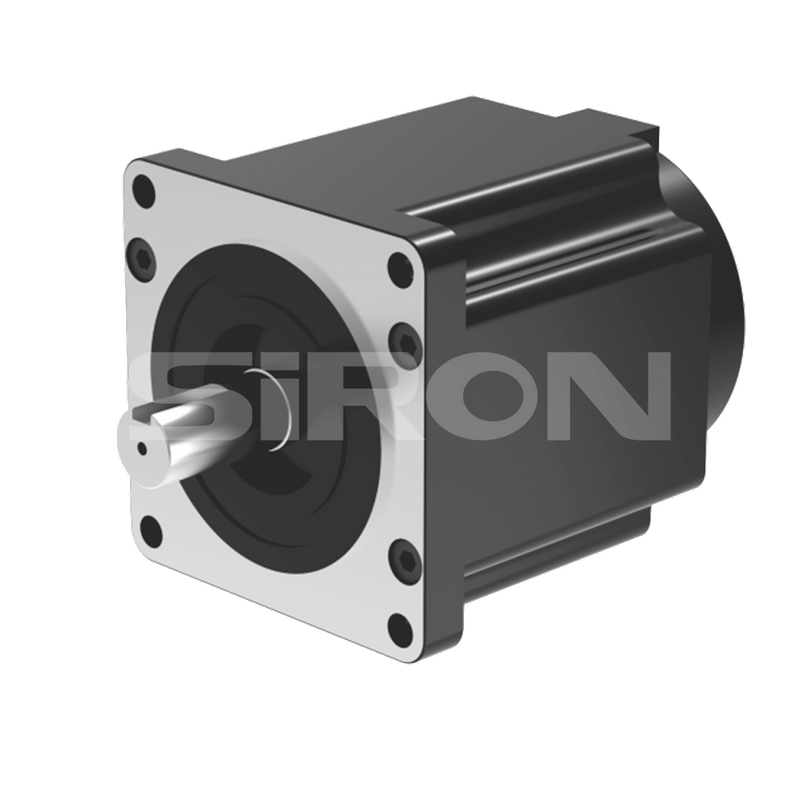

Třífázový hybridní krokový motor s otevřenou smyčkou řady SiRON M271-C

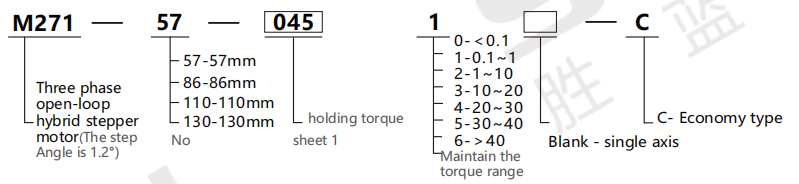

O výběru

Příklad výběru: M271-57-0451-C představuje třífázový hybridní krokový motor s otevřenou smyčkou řady M271, s velikostí rámu 57 mm, přídržným momentem 0,45 Nm, jednoosý a ekonomický typ

0,45Nm až 50N.m
Kód	045	09	15	20	30	40	60	80
Točivý moment	0,45 Nm	0,9 Nm	1,5 Nm	2,0 Nm	3,0 Nm	4,0 Nm	6,0 Nm	8,0 Nm
Kód	10	12	15	16	20	28	35	50
Točivý moment	10 N.m	12 N.m	15 N.m	16 N.m	20 N.m	28 N.m	35 N.m	50 N.m

Elektrické vlastnosti

Projekt	Parametr	Projekt	Parametr
Přesnost krokového úhlu	±5 % (synchronizace)	Odolnost vůči napětí	500V AC 1 minuta
Přesnost odporu	±10 % (20 ℃)	Radiální hra	0,02 mm Max (zátěž 450 g)
Přesnost indukčnosti	±20 % (1 kHz)	Axiální vůle	0,08 mm Max (zátěž 450 g)
Nárůst teploty	80C max (jmenovitý proud, 2 je připojen)	Izolační odpor	100MΩ, 500V DC
Okolní teplota	-20℃~50℃

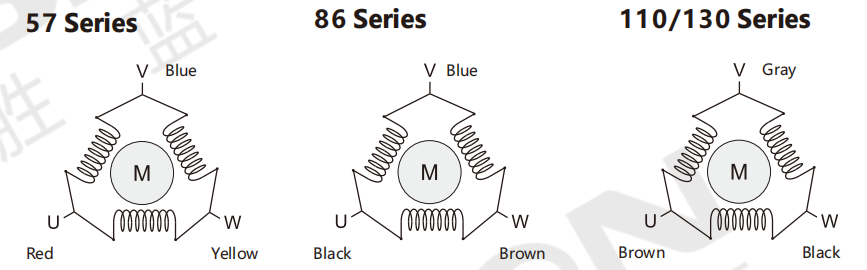

Schéma zapojení

Specifikace

Ⅰ,57 série

Základní číslo stroje	Řada 57
Model	M271-57-0451-C	M271-57-091-C	M271-57-152-C	M271-57-202-C
Adaptérový pohon	M281-580-C
StepAngle	1,2°
Přídržný moment	0.45	0.9	1.5	2.0
Kument na fázi	5.2	5.6	5.8	5.8
Každý odpor	0.242	0.24	0.29	0.376
Každá indukčnost	0.22	0.267	0.39	0.5
Moment setrvačnosti	100	220	380	530
Počet přívodních vodičů	3
váha	0.5	0.75	1.1	1.57
Tělo lenath	41	54	76	100
Průměr hřídele D(mm)	φ6,35	φ8	φ8	φ8
Prodloužení osy (mm)	Montážní příruba 0,5×10	Montážní příruba 0,5x10	Klíč 3x15	Klíč 3x15
Délka osy (mm)	21
Max.radiální síla	75N (20 mm od příruby)
Max.axiální síla	15N

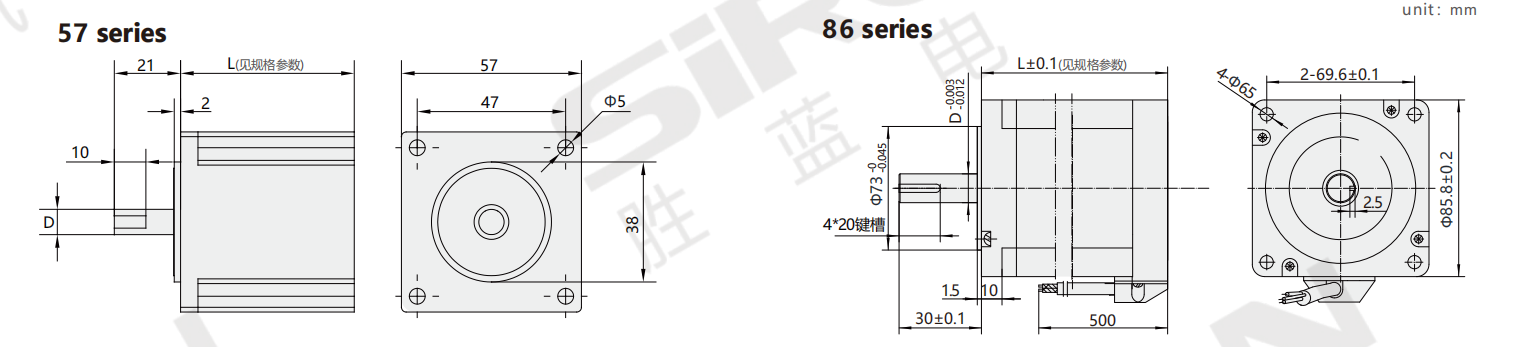

Rozměry

Ⅱ.86 série

Základní číslo stroje	série 86
Model	M271-86-302-C	M271-86-402H-C	M271-86-402-C	M271-86-602H-C	M271-86-602-C	M271-86-802H-C	M271-86-102-C
Adaptérový pohon	M281-580-C
StepAngle	1,2°
Přídržný moment	3.0	4.0	4.0	6.0	6.0	8.0	10
Perfáze proudu	3.0	2.0	5.8	3.0	5.8	5.0	5.0
Každý odpor	0.5	4.6	0.7	2.0	0.9	1.08	1.29
Každá indukčnost	0.9	14.6	1.5	8.0	2.17	6.5	8.8
Moment setrvačnosti	1320	2400	2400	3480	3480	3900	4600
Počet přívodních vodičů	3
hmotnost	2.0	3.0	3.0	4.0	4.0	4.6	5.2
Délka těla	76	98	98	114	114	129	156
Průměr hřídele D(mm)  Prodloužení osy (mm)	φ14 plochý klíč 4×20	φ12 plochý klíč 4×20	φ12 plochý klíč 4x20	φ14 plochý klíč 5×25	φ14 plochý klíč 5×25	φ14 plochý klíč 5x25	φ14 plochý klíč 5×25
Délka osy (mm)	35	30	30	35	35	32	35
Max.radiální síla	130N (20 mm od příruby)
Max.axiální síla	30N

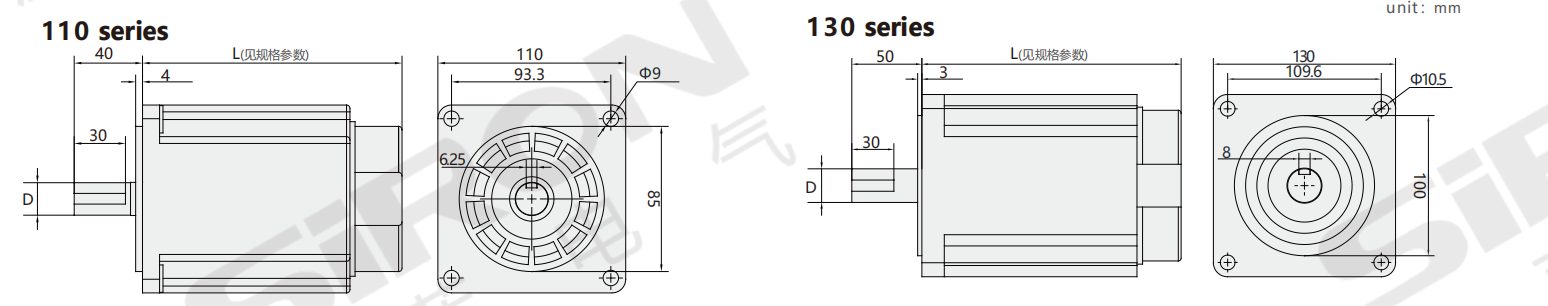

Rozměry

Série Ⅲ.110

Základní číslo stroje	řada 110
Model	M271-110-802-C	M271-110-123-C	M271-110-163-C	M271-110-203-C
Adaptérový pohon	M281-3522-C
StepAngle	1,2°
Přídržný moment	8.0	12	16	20
Proud na fázi	4.3	6.0	6.4	6.9
Každý odpor	1.25	1.89	1.89	1.859
Každá indukčnost	4.49	8.34	8.73	7.26
Moment setrvačnosti	6000	9720	13560	17400
Počet svodů	3
hmotnost	5.0	6.6	9.0	11.1
Délka těla	128	152	186	219
Průměr hřídele D(mm)	φ19
Prodloužení osy (mm)	plochý klíč 6x30
Délka osy (mm)	40
Max.radiální síla	220N (20 mm od příruby)
Max.axiální síla	60N

Ⅳ.130 série

Základní číslo stroje série 130
Model M271-130-153-C		M271-130-203-C	M271-130-284-C	M271-130-355-C	M271-130-506-C
Adaptérová jednotka M281-3522-C, M281-3722-C				M281-3722-C
StepAngle Přídržný moment Proud na fázi	15	20	1,2° 28 6.9	35 50
Každý odpor	0.88	1.1	2.8	3.3	4.2
Každá indukčnost	3.7	4.9	17.9	21.52	28.9
Moment setrvačnosti	20000	26700	33970	41240	55780
Počet přívodních vodičů	3
hmotnost	11	14.1	17.2	19.8	26
Délka těla	154	185	218	255	280
Průměr hřídele D(mm)	φ24
Prodloužení osy (mm)	plochý klíč 8x30
Délka osy (mm)	50
Max.radiální síla	300N (20 mm od příruby)
Max.axiální síla	80N

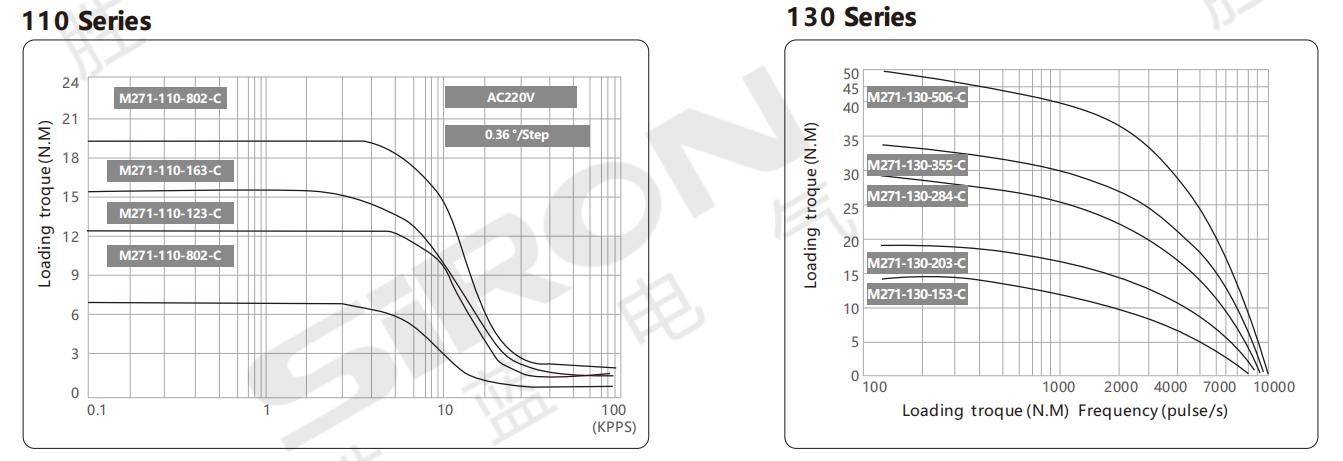

Křivka frekvence vzdálenosti
