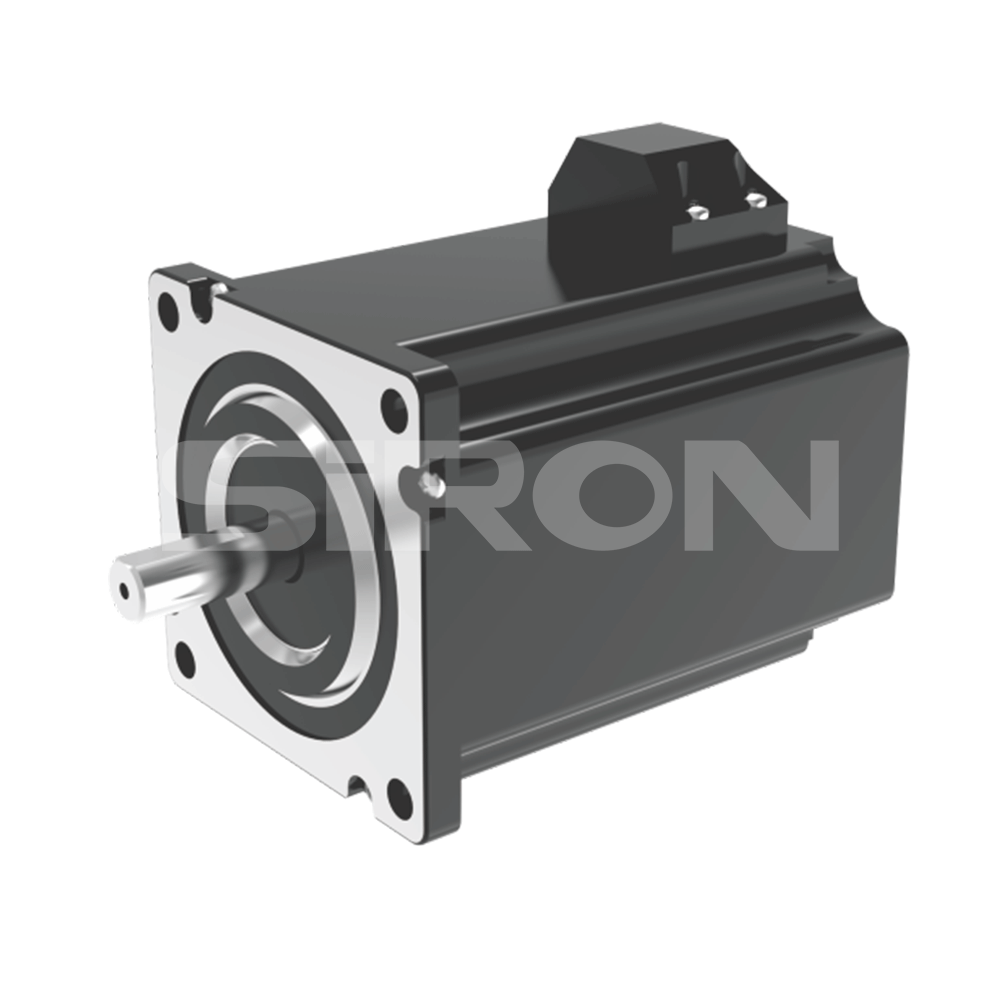

M271-C
SiRON
8501109990
Om valg

Udvalgseksempel: M271-57-0451-C repræsenterer M271-seriens trefasede open-loop hybrid stepmotor, med en rammestørrelse på 57 mm, et holdemoment på 0,45 Nm, enkelt-akset og en økonomisk type
| 0,45 Nm ~ 50 N.m | ||||||||
Kode |
045 | 09 | 15 | 20 | 30 | 40 | 60 | 80 |
Moment |
0,45 Nm | 0,9 Nm | 1,5 Nm | 2,0 Nm | 3,0 Nm | 4,0 Nm | 6,0 Nm | 8,0 Nm |
Kode |
10 | 12 | 15 | 16 | 20 | 28 | 35 | 50 |
Moment |
10N.m | 12N.m | 15N.m | 16N.m | 20N.m | 28N.m | 35N.m | 50N.m |
Elektriske egenskaber
| Projekt | Parameter | Projekt | Parameter |
| Trinvinkel nøjagtighed | ±5 % (synkronisering) | Spændingsmodstand | 500V AC1 minut |
| Modstandsnøjagtighed | ±10 % (20 ℃) | Radialt spil | 0,02 mm Max (belastning på 450 g) |
| Induktans nøjagtighed | ±20 %(1KHZ) | Aksialt spil | 0,08 mm Max (belastning på 450 g) |
| Temperaturstigning | 80C max (mærkestrøm, 2 er tilsluttet) | Isoleringsmodstand | 100MΩ, 500VDC |
| Omgivelsestemperatur | -20℃~50℃ |
Ledningsdiagram

Specifikation

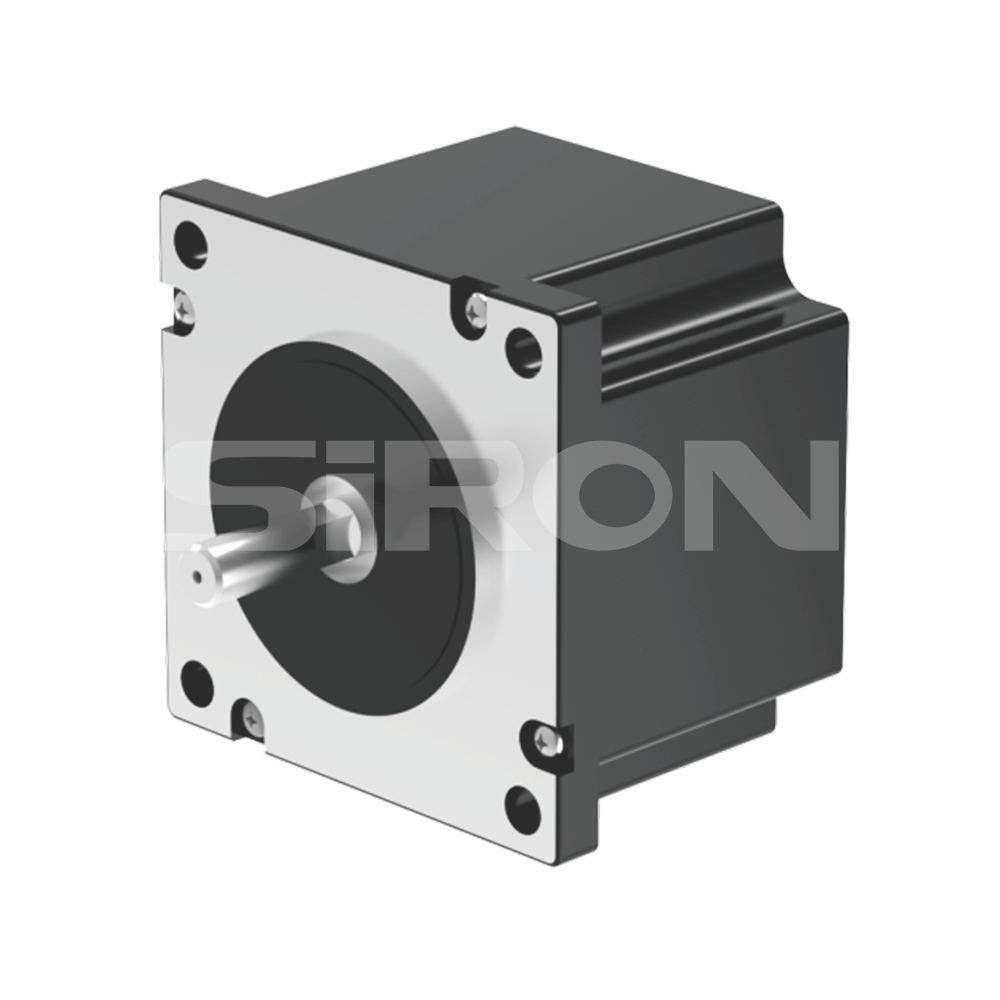

Ⅰ.57-serien
| Maskinens basisnummer | 57-serien | |||
| Model | M271-57-0451-C | M271-57-091-C | M271-57-152-C | M271-57-202-C |
| Adapterdrev | M281-580-C | |||
| Trinvinkel | 1,2° | |||
| Holdemoment | 0.45 | 0.9 | 1.5 | 2.0 |
| Cument pr. fase | 5.2 | 5.6 | 5.8 | 5.8 |
| Hver modstand | 0.242 | 0.24 | 0.29 | 0.376 |
| Hver induktans | 0.22 | 0.267 | 0.39 | 0.5 |
| Inertimoment | 100 | 220 | 380 | 530 |
| Antal ledninger | 3 | |||
| weiaht | 0.5 | 0.75 | 1.1 | 1.57 |
| Krop lenath | 41 | 54 | 76 | 100 |
| Skaftdiameter D(mm) | φ6,35 | φ8 | φ8 | φ8 |
| Akseforlængelse (mm) | Monteringsflange 0,5×10 | Monteringsflange 0,5x10 | Nøgle 3x15 | Nøgle 3x15 |
| Akselængde (mm) | 21 | |||
| Max.radial kraft | 75N (20 mm væk fra flangen) | |||
| Maks.aksial kraft | 15N | |||
Dimensioner

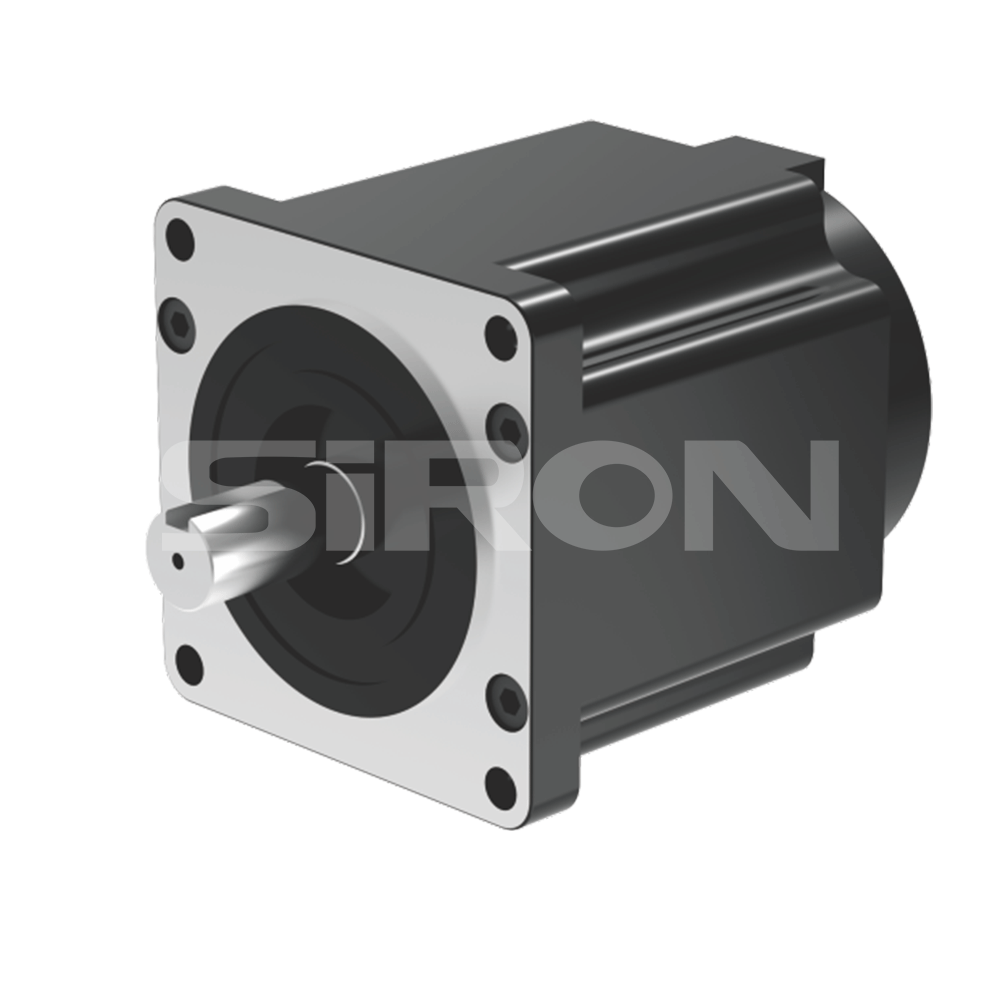

Ⅱ.86 serie
| Maskinens basisnummer | 86 serie | ||||||
| Model | M271-86-302-C | M271-86-402H-C | M271-86-402-C | M271-86-602H-C | M271-86-602-C | M271-86-802H-C | M271-86-102-C |
| Adapterdrev | M281-580-C | ||||||
| Trinvinkel | 1,2° | ||||||
| Holdemoment | 3.0 | 4.0 | 4.0 | 6.0 | 6.0 | 8.0 | 10 |
| Nuværende perfase | 3.0 | 2.0 | 5.8 | 3.0 | 5.8 | 5.0 | 5.0 |
| Hver modstand | 0.5 | 4.6 | 0.7 | 2.0 | 0.9 | 1.08 | 1.29 |
| Hver induktans | 0.9 | 14.6 | 1.5 | 8.0 | 2.17 | 6.5 | 8.8 |
| Træghedsmoment | 1320 | 2400 | 2400 | 3480 | 3480 | 3900 | 4600 |
| Antal ledninger | 3 | ||||||
| vægt | 2.0 | 3.0 | 3.0 | 4.0 | 4.0 | 4.6 | 5.2 |
| Kropslængde | 76 | 98 | 98 | 114 | 114 | 129 | 156 |
Akseldiameter D(mm) Akseforlængelse(mm) |
φ14 flad nøgle 4×20 |
φ12 flad nøgle 4×20 |
φ12 flad nøgle 4x20 |
φ14 flad nøgle 5×25 |
φ14 flad nøgle 5×25 |
φ14 flad nøgle 5x25 |
φ14 flad nøgle 5×25 |
| Akselængde (mm) | 35 | 30 | 30 | 35 | 35 | 32 | 35 |
| Max.radial kraft | 130N (20 mm væk fra flangen) | ||||||
| Maks.aksial kraft | 30N | ||||||
Dimensioner

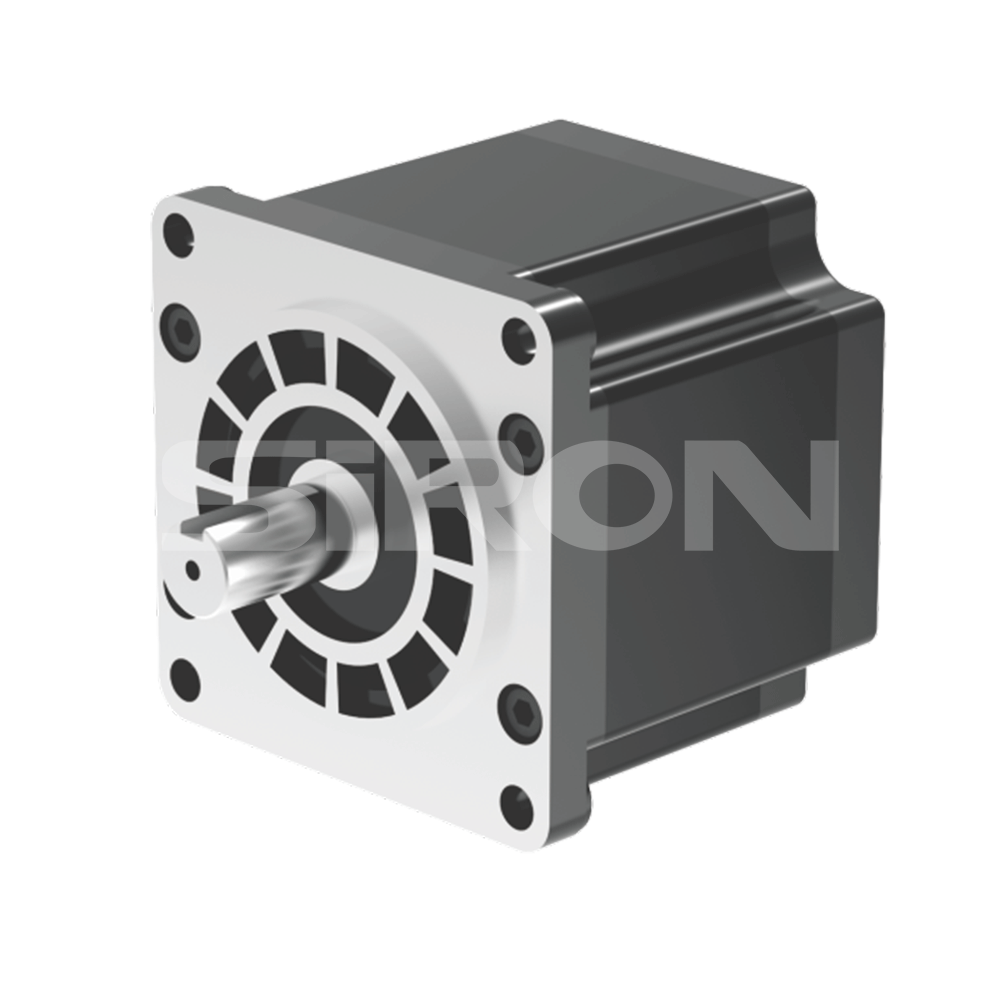

Ⅲ.110-serien
| Maskinens basisnummer | 110-serien | |||
| Model | M271-110-802-C | M271-110-123-C | M271-110-163-C | M271-110-203-C |
| Adapterdrev | M281-3522-C | |||
| Trinvinkel | 1,2° | |||
| Holdemoment | 8.0 | 12 | 16 | 20 |
| Strøm pr. fase | 4.3 | 6.0 | 6.4 | 6.9 |
| Hver modstand | 1.25 | 1.89 | 1.89 | 1.859 |
| Hver induktans | 4.49 | 8.34 | 8.73 | 7.26 |
| Inertimoment | 6000 | 9720 | 13560 | 17400 |
| Antal ledninger | 3 | |||
| vægt | 5.0 | 6.6 | 9.0 | 11.1 |
| Kropslængde | 128 | 152 | 186 | 219 |
| Skaftdiameter D(mm) | φ19 | |||
| Akseforlængelse (mm) | flad nøgle 6x30 | |||
| Akselængde (mm) | 40 | |||
| Max.radial kraft | 220N (20 mm væk fra flangen) | |||
| Maks.aksial kraft | 60N | |||
Ⅳ.130-serien
| Maskinbasisnummer 130-serien | |||||
| Model M271-130-153-C | M271-130-203-C | M271-130-284-C | M271-130-355-C | M271-130-506-C | |
| Adapterdrev M281-3522-C, M281-3722-C | M281-3722-C | ||||
StepAngle Holdemoment Strøm pr. fase |
15 | 20 | 1,2° 28 6.9 |
35 50 | |
| Hver modstand | 0.88 | 1.1 | 2.8 | 3.3 | 4.2 |
| Hver induktans | 3.7 | 4.9 | 17.9 | 21.52 | 28.9 |
| Inertimoment | 20000 | 26700 | 33970 | 41240 | 55780 |
| Antal ledninger | 3 | ||||
| vægt | 11 | 14.1 | 17.2 | 19.8 | 26 |
| Kropslængde | 154 | 185 | 218 | 255 | 280 |
| Skaftdiameter D(mm) | φ24 | ||||
| Akseforlængelse (mm) | flad nøgle 8x30 | ||||
| Akselængde (mm) | 50 | ||||
| Max.radial kraft | 300N (20 mm væk fra flangen) | ||||
| Maks.aksial kraft | 80N | ||||
Afstandsfrekvenskurve
