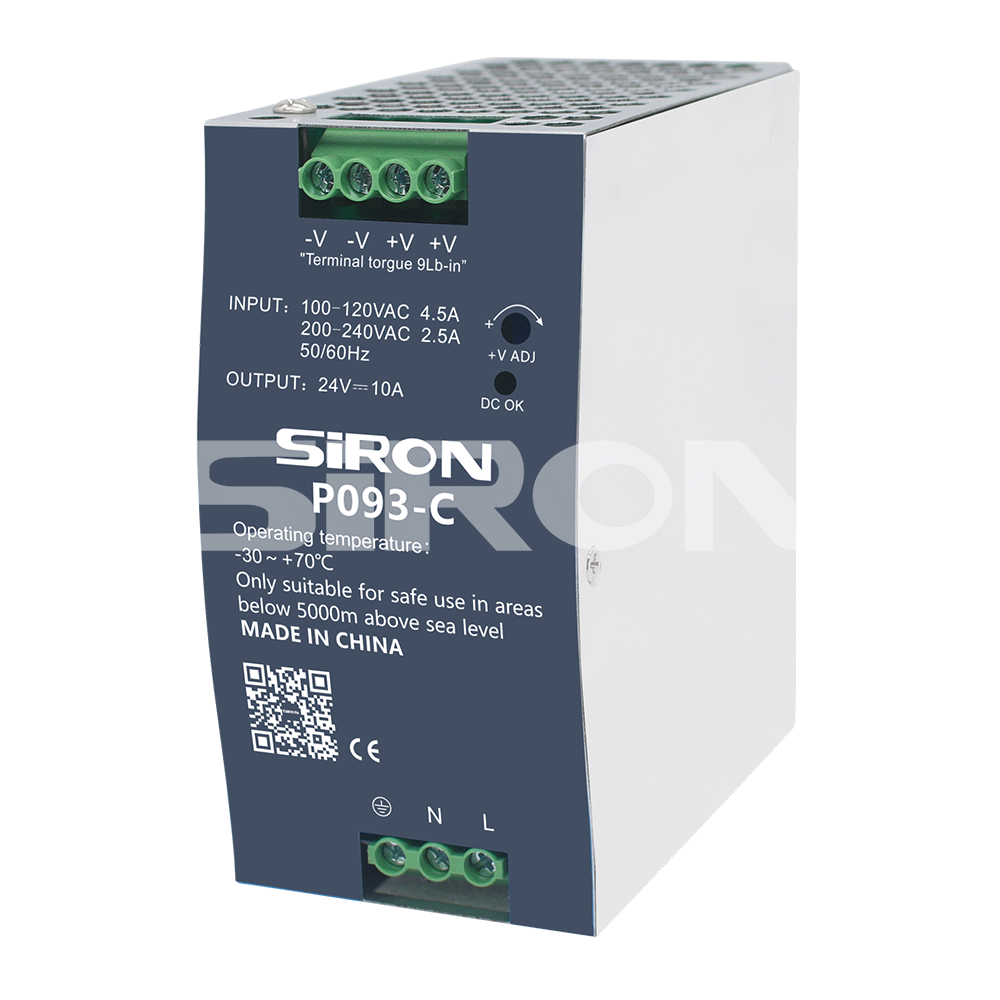

P093-C/P093-48-C
SiRON
8504401400
Pesanan
Atribut Produk
| Mod | P093-C | P093-48-C | |
| Ciri keluaran |
Voltan keluaran dc |
24V | 48V |
| Nilai semasa | 10A | 5A | |
| Julat semasa | 0～10A | 0~5A | |
| Kuasa yang diberi nilai | 240W | 240W | |
| Riak & Bunyi (Maks) | 200mVp-p | 250mVp-p | |
| Julat peraturan voltan | 21.8～26.4V | 43.6～52.8V | |
| Ketepatan voltan | ±1.0% | ±1.0% | |
| Kadar pelarasan linear | ±1% | ±1% | |
| Kadar pelarasan beban | ±1.0% | ±1.0% | |
| Masa mula & bangun | 1500ms，100ms/230VAC ; 3000ms，100ms/115VAC(beban penuh) | ||
| Masa memegang | 16ms/230VAC ; 16ms/115VAC (beban penuh) | ||
| Ciri input |
Voltan masukan | 90～264VAC；127～370VDC |
|
| Kekerapan input | 47~63Hz | ||
| Faktor kuasa | PF＞0.5/115VAC，PF＞0.6/230VAC(beban penuh) | ||
| Kecekapan | 86% | 87% | |
| Arus Ulang-alik | 4A/115VAC ; 2A/230VAC | ||
| Arus masuk | 20/115VAC ; 35A/230VAC | ||
| Arus bocor | ＜2mA/240VAC | ||
| Ciri pelindung |
Beban berlebihan | Kuasa diberi nilai105%～130% | |
| Mod perlindungan: Mod sekejap | |||
| Perlindungan voltan lampau | 29~33V | 56～65V | |
| Mod perlindungan: Potong voltan keluaran dan sambung semula secara automatik selepas keadaan tidak normal dialih keluar |
|||
| Suhu berlebihan | Matikan output. Apabila suhu turun, sambung semula output biasa | ||
| Ciri-ciri alam sekitar | Suhu operasi | -20℃～60℃(Rujuk keluk pengurangan) | |
| Kelembapan bekerja | 2 0 ~ 9 0 % RH Tiada pemeluwapan | ||
| Simpan suhu/kelembapan | - 4 0 ℃ ~ 8 5 ℃ , 1 0 ~ 9 5 % RH ,Tiada pemeluwapan | ||
| Pekali suhu | ±0.03%/℃(0～50℃) | ||
| Rintangan getaran | Komponen: 10 ~ 500Hz, 2G 10 minit setiap kitaran, X, Y, Z setiap 60 minit; Pemasangan: Mematuhi IEC60068-2-6 | ||
| Keselamatan dan keserasian elektromagnet |
Menahan voltan | I/PO/P：1KVAC；I/P-FG：1.0KVAC；O/P-FG：0.5KVAC | |
| Impedans penebat | I/PO/P,I/P-FG,O/P-FG：＞100M Ohm/500VDC/25℃/70%RH | ||
| Saiz produk | 40×125.2×113.5mm (W×H×D) | ||
| Pakej | 0.62kg | ||
Nota :1. Melainkan dinyatakan sebaliknya, semua parameter spesifikasi diukur di bawah input 230VAC, beban berkadar, dan suhu ambien 25℃. Kaedah pengukuran riak dan hingar: Gunakan kabel pasangan terpintal 12', dengan kapasitor 0.1uf dan 47u disambung secara selari di terminal, dan jalankan pengukuran di bawah lebar jalur 20MHZ.
Ketepatan: Ia termasuk ralat tetapan, kadar peraturan linear dan kadar peraturan beban.
3. Bekalan kuasa hendaklah dianggap sebagai sebahagian daripada komponen dalaman sistem dan perlu disahkan untuk keserasian elektromagnet dalam kombinasi dengan peralatan terminal.
5 Jarak pemasangan: Apabila dimuatkan secara kekal pada kuasa penuh, adalah disyorkan bahawa jarak atas ialah 40mn, jarak bawah ialah 20mm, dan jarak pada setiap sisi ialah 5mm. Jika peranti bersebelahan adalah sumber haba, adalah disyorkan bahawa jarak ruang ialah 15mm. Di bawah keadaan voltan masukan rendah, keluaran menurun diperlukan. Untuk butiran khusus, sila rujuk graf lengkung menurun.
6. Apabila ketinggian melebihi 2,000 meter (6,500 kaki), suhu ambien untuk model tanpa kipas berkurangan pada nisbah 3.5 ° C setiap 1000m, manakala bagi model tanpa kipasSuhu ambien berkurangan dalam nisbah 5°C setiap 1000m.
