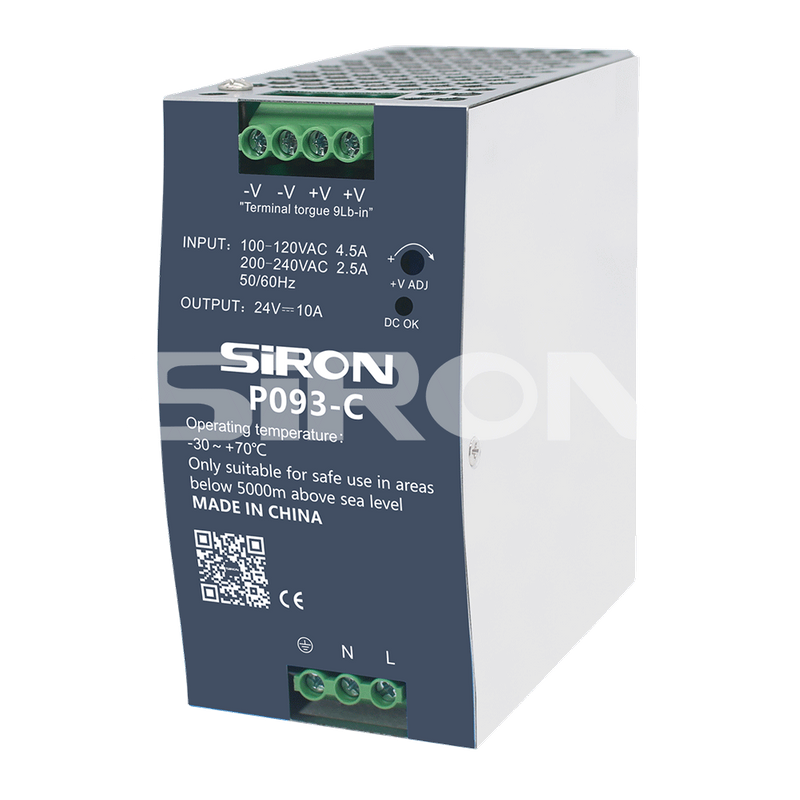

P093-C/P093-48-C
SiRON
8504401400
Ordine
Attributi del prodotto
| Modalità | P093-C | P093-48-C | |
| Caratteristica di uscita |
Tensione di uscita CC |
24 V | 48 V |
| Corrente nominale | 10A | 5A | |
| Gamma attuale | 0~10A | 0~5A | |
| Potenza nominale | 240 W | 240 W | |
| Ondulazione e rumore (massimo) | 200mVp-p | 250mVp | |
| Campo di regolazione della tensione | 21,8 ~ 26,4 V | 43,6 ~ 52,8 V | |
| Precisione della tensione | ±1,0% | ±1,0% | |
| Tasso di aggiustamento lineare | ±1% | ±1% | |
| Tasso di aggiustamento del carico | ±1,0% | ±1,0% | |
| Orario di inizio e lievitazione | 1500 ms, 100 ms/230 V CA; 3000 ms, 100 ms/115 V CA (pieno carico) | ||
| Tempo di attesa | 16 ms/230 V CA; 16 ms/115 V CA (pieno carico) | ||
| Caratteristica di ingresso |
Tensione in ingresso | 90~264VCA；127~370VCC |
|
| Frequenza di ingresso | 47~63Hz | ||
| Fattore di potenza | PF>0,5/115 VCA, PF>0,6/230 VCA (pieno carico) | ||
| Efficienza | 86% | 87% | |
| Corrente alternata | 4A/115 VCA; 2A/230 VCA | ||
| Corrente di spunto | 20/115 VCA; 35 A/230 V CA | ||
| Corrente di dispersione | <2 mA/240 V CA | ||
| Caratteristica protettiva |
Carico eccessivo | Potenza nominale 105% ~ 130% | |
| Modalità di protezione: modalità intermittente | |||
| Protezione da sovratensione | 29~33 V | 56~65V | |
| Modalità di protezione: interrompe la tensione di uscita e la riprende automaticamente dopo la rimozione delle condizioni anomale |
|||
| Temperatura eccessiva | Disattiva l'uscita. Quando la temperatura scende, riprendere l'uscita normale | ||
| Caratteristiche ambientali | Temperatura operativa | -20℃~60℃(Fare riferimento alla curva di riduzione) | |
| Umidità di lavoro | 2 0 ~ 9 0 % UR Nessuna condensa | ||
| Conservare la temperatura/umidità | - 4 0 ℃ ~ 8 5 ℃, 1 0 ~ 9 5% RH, senza condensa | ||
| Coefficiente di temperatura | ±0,03%/℃(0~50℃) | ||
| Resistenza alle vibrazioni | Componenti: 10 ~ 500 Hz, 2G 10 minuti per ciclo, X, Y, Z ogni 60 minuti; Installazione: conforme a IEC60068-2-6 | ||
| Sicurezza e compatibilità elettromagnetica |
Resistere alla tensione | I/PO/P: 1 KVAC; I/P-FG: 1,0 KVAC; O/P-FG: 0,5 KVAC. | |
| Impedenza di isolamento | I/PO/P,I/P-FG,O/P-FG:>100M Ohm/500VDC/25℃/70%RH | ||
| Dimensioni del prodotto | 40×125,2×113,5 mm (L×A×P) | ||
| Pacchetto | 0,62 kg | ||
Nota:1. Se non diversamente specificato, tutti i parametri delle specifiche sono misurati con un ingresso di 230 V CA, carico nominale e una temperatura ambiente di 25 ℃. Metodo di misurazione dell'ondulazione e del rumore: utilizzare un cavo a doppino intrecciato da 12', con condensatori da 0,1 uf e 47u collegati in parallelo al terminale e condurre la misurazione con una larghezza di banda di 20 MHZ.
Precisione: comprende l'errore di impostazione, la velocità di regolazione lineare e la velocità di regolazione del carico.
3.L'alimentatore deve essere considerato parte dei componenti interni del sistema e deve essere confermata la compatibilità elettromagnetica in combinazione con l'apparecchiatura terminale.
5 Distanza di installazione: in caso di carico permanente a piena potenza, si consiglia che la distanza superiore sia di 40 minuti, la distanza inferiore di 20 mm e la distanza su ciascun lato di 5 mm. Se il dispositivo adiacente è una fonte di calore, si consiglia una distanza spaziale di 15 mm. In condizioni di bassa tensione di ingresso, è necessario un declassamento dell'uscita. Per dettagli specifici fare riferimento al grafico della curva di declassamento.
6. Quando l'altitudine supera i 2.000 metri (6.500 piedi), la temperatura ambiente per i modelli senza ventola diminuisce con un rapporto di 3,5 °C ogni 1.000 m, mentre per i modelli senza ventolaLa temperatura ambiente diminuisce con un rapporto di 5 °C ogni 1.000 m.
