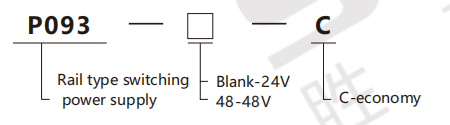

P093-C/P093-48-C
СіРОН
8504401400
Парадак
Атрыбуты прадукту
| Рэжым | P093-C | П093-48-С | |
| Выхадная характарыстыка |
Выходнае напружанне пастаяннага току |
24В | 48В |
| Намінальны ток | 10А | 5А | |
| Бягучы дыяпазон | 0～10A | 0~5А | |
| Намінальная магутнасць | 240 Вт | 240 Вт | |
| Пульсацыя і шум (макс.) | 200mVp-p | 250mVp-p | |
| Дыяпазон рэгулявання напружання | 21,8 ~ 26,4 В | 43,6 ~ 52,8 В | |
| Дакладнасць напружання | ±1,0% | ±1,0% | |
| Хуткасць лінейнай карэкціроўкі | ±1% | ±1% | |
| Хуткасць рэгулявання нагрузкі | ±1,0% | ±1,0% | |
| Час пачатку і нарастання | 1500 мс，100 мс/230 В пераменнага току; 3000 мс, 100 мс/115 В пераменнага току (поўная нагрузка) | ||
| Час вытрымкі | 16 мс/230 В пераменнага току; 16 мс/115 В пераменнага току (поўная нагрузка) | ||
| Уваходная характарыстыка |
Уваходнае напружанне | 90～264VAC；127～370VDC |
|
| Уваходная частата | 47~63 Гц | ||
| Каэфіцыент магутнасці | PF＞0,5/115VAC，PF＞0,6/230VAC (поўная нагрузка) | ||
| Эфектыўнасць | 86% | 87% | |
| Пераменны ток | 4A/115 В пераменнага току; 2A/230 В пераменнага току | ||
| Пускавы ток | 20/115 В пераменнага току; 35A/230VAC | ||
| Ток уцечкі | <2 мА/240 В пераменнага току | ||
| Ахоўная характарыстыка |
Залішняя нагрузка | Намінальная магутнасць 105% ~ 130% | |
| Рэжым аховы: Перарывісты рэжым | |||
| Абарона ад перанапружання | 29~33В | 56 ~ 65 В | |
| Рэжым абароны: адключэнне выхаднога напружання і аўтаматычнае аднаўленне пасля ліквідацыі ненармальных умоў |
|||
| Перавышэнне тэмпературы | Выключыць выхад. Калі тэмпература панізіцца, аднавіце звычайны выхад | ||
| Экалагічныя характарыстыкі | Працоўная тэмпература | -20 ℃ ~ 60 ℃ (Звярніцеся да крывой зніжэння) | |
| Працоўная вільготнасць | 2 0 ~ 9 0 % адноснай вільготнасці Без кандэнсацыі | ||
| Тэмпература/вільготнасць захоўвання | - 4 0 ℃ ~ 8 5 ℃, 1 0 ~ 9 5 % адносная вільготнасць, без кандэнсацыі | ||
| Тэмпературны каэфіцыент | ±0,03%/℃ (0 ~ 50℃) | ||
| Вібрастойкасць | Кампаненты: 10 ~ 500 Гц, 2G 10 хвілін за цыкл, X, Y, Z кожныя 60 хвілін; Ўстаноўка: адпавядае IEC60068-2-6 | ||
| Бяспека і электрамагнітная сумяшчальнасць |
Вытрымліваюць напружанне | I/PO/P：1KVAC；I/P-FG：1.0KVAC；O/P-FG：0.5KVAC； | |
| Імпеданс ізаляцыі | I/PO/P, I/P-FG, O/P-FG: >100 М Ом/500 В пастаяннага току/25 ℃/70% адноснай вільготнасці | ||
| Памер вырабы | 40×125,2×113,5 мм (Ш×В×Г) | ||
| Пакет | 0,62 кг | ||
Заўвага: 1. Калі не пазначана іншае, усе параметры спецыфікацыі вымяраюцца пры ўваходным напрузе 230 В пераменнага току, намінальнай нагрузцы і тэмпературы навакольнага асяроддзя 25 ℃. Метад вымярэння пульсацый і шуму: выкарыстоўвайце 12-цалевы кабель з кручанай парай з кандэнсатарамі 0,1 мкФ і 47 у, падлучанымі паралельна да тэрмінала, і правядзіце вымярэнне ў паласе прапускання 20 МГц.
Дакладнасць: уключае памылку налады, хуткасць лінейнага рэгулявання і хуткасць рэгулявання нагрузкі.
3. Блок сілкавання павінен разглядацца як частка ўнутраных кампанентаў сістэмы і павінен быць пацверджаны на электрамагнітную сумяшчальнасць у спалучэнні з тэрмінальным абсталяваннем.
5 Адлегласць для ўстаноўкі: пры пастаяннай загрузцы на поўную магутнасць рэкамендуецца, каб верхняя адлегласць складала 40 мн, ніжняя - 20 мм, а адлегласць з кожнага боку - 5 мм. Калі суседні прыбор з'яўляецца крыніцай цяпла, рэкамендуецца, каб прасторавая адлегласць складала 15 мм. Пры нізкім уваходным напружанні патрабуецца зніжэнне выхадных номіналаў. Для атрымання канкрэтных звестак, калі ласка, звярніцеся да графіка зніжэння номіналаў.
6. Калі вышыня перавышае 2000 метраў (6500 футаў), тэмпература навакольнага асяроддзя для мадэляў без вентылятара зніжаецца ў суадносінах 3,5 °C на 1000 м, у той час як для мадэляў без вентылятара тэмпература навакольнага асяроддзя зніжаецца ў суадносінах 5°C на 1000 м.
