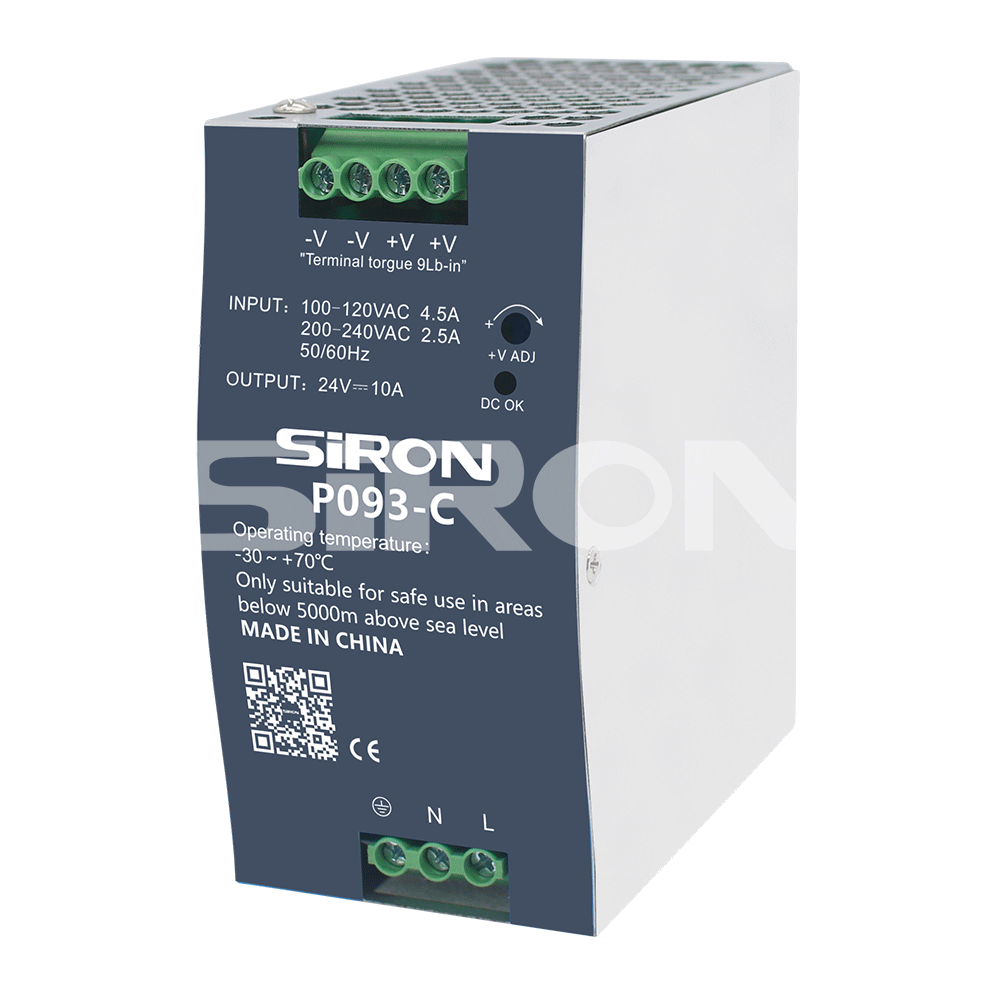

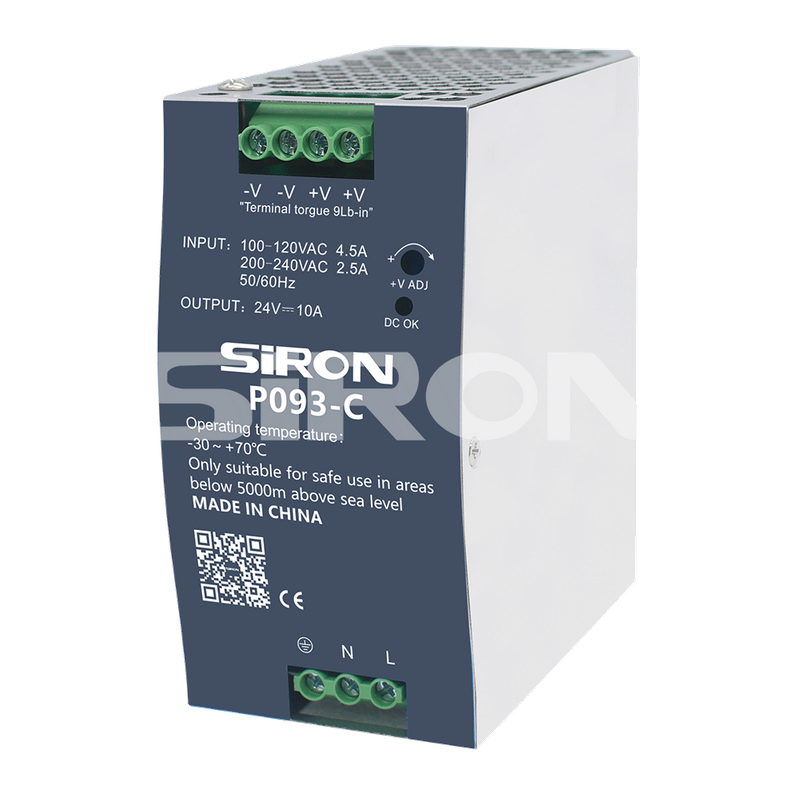

P093-C/P093-48-C
SiRON
8504401400
Befehl
Produktattribute
| Modus | P093-C | P093-48-C | |
| Ausgangskennlinie |
DC-Ausgangsspannung |
24V | 48V |
| Nennstrom | 10A | 5A | |
| Aktueller Bereich | 0~10A | 0~5A | |
| Nennleistung | 240W | 240W | |
| Welligkeit und Rauschen (max.) | 200mVp-p | 250mVp-p | |
| Spannungsregelbereich | 21,8 ~ 26,4 V | 43,6 ~ 52,8 V | |
| Spannungsgenauigkeit | ±1,0 % | ±1,0 % | |
| Lineare Anpassungsrate | ±1 % | ±1 % | |
| Lastanpassungsrate | ±1,0 % | ±1,0 % | |
| Start- und Aufstiegszeit | 1500 ms, 100 ms/230 VAC; 3000 ms, 100 ms/115 VAC (Volllast) | ||
| Haltezeit | 16ms/230VAC ; 16 ms/115 VAC (Volllast) | ||
| Eingabemerkmal |
Eingangsspannung | 90~264VAC；127~370VDC |
|
| Eingangsfrequenz | 47~63Hz | ||
| Leistungsfaktor | PF > 0,5/115 VAC, PF > 0,6/230 VAC (Volllast) | ||
| Effizienz | 86 % | 87 % | |
| Wechselstrom | 4A/115VAC ; 2A/230VAC | ||
| Einschaltstrom | 20/115 VAC; 35A/230VAC | ||
| Leckstrom | <2mA/240VAC | ||
| Schutzcharakteristik |
Überlastung | Nennleistung 105 % bis 130 %. | |
| Schutzmodus: Intermittierender Modus | |||
| Überspannungsschutz | 29~33V | 56 ~ 65 V | |
| Schutzmodus: Unterbrechen Sie die Ausgangsspannung und nehmen Sie den Betrieb automatisch wieder auf, nachdem anormale Bedingungen beseitigt sind |
|||
| Übertemperatur | Schalten Sie den Ausgang aus. Wenn die Temperatur sinkt, nehmen Sie die normale Ausgabe wieder auf | ||
| Umwelteigenschaften | Betriebstemperatur | -20℃~60℃ (siehe Reduktionskurve) | |
| Arbeitsfeuchtigkeit | 2 0 ~ 9 0 % RH Keine Kondensation | ||
| Lagertemperatur/-feuchtigkeit | - 4 0 ℃ ~ 8 5 ℃, 1 0 ~ 9 5 % relative Luftfeuchtigkeit, keine Kondensation | ||
| Temperaturkoeffizient | ±0,03 %/℃(0~50℃) | ||
| Vibrationsfestigkeit | Komponenten: 10 ~ 500 Hz, 2G 10 Minuten pro Zyklus, X, Y, Z alle 60 Minuten; Installation: Entspricht IEC60068-2-6 | ||
| Sicherheit und elektromagnetische Verträglichkeit |
Spannung standhalten | I/PO/P: 1 KVAC; I/P-FG: 1,0 KVAC; O/P-FG: 0,5 KVAC | |
| Isolationsimpedanz | I/PO/P, I/P-FG, O/P-FG: > 100 M Ohm/500 VDC/25 ℃/70 % relative Luftfeuchtigkeit | ||
| Produktgröße | 40×125,2×113,5mm (B×H×T) | ||
| Paket | 0,62 kg | ||
Hinweis: 1. Sofern nicht anders angegeben, werden alle Spezifikationsparameter bei einer Eingangsspannung von 230 VAC, einer Nennlast und einer Umgebungstemperatur von 25 °C gemessen. Methode zur Messung von Welligkeit und Rauschen: Verwenden Sie ein 12-Zoll-Twisted-Pair-Kabel mit parallel geschalteten 0,1-uF- und 47-u-Kondensatoren am Anschluss und führen Sie die Messung mit einer Bandbreite von 20 MHz durch.
Genauigkeit: Dazu gehören Einstellfehler, lineare Regelungsrate und Lastregelungsrate.
3. Das Netzteil sollte als Teil der internen Komponenten des Systems betrachtet werden und muss in Kombination mit dem Endgerät auf elektromagnetische Verträglichkeit überprüft werden.
5 Installationsabstand: Bei dauerhafter Belastung mit voller Leistung wird empfohlen, dass der obere Abstand 40 mm, der untere Abstand 20 mm und der Abstand auf jeder Seite 5 mm beträgt. Handelt es sich bei dem benachbarten Gerät um eine Wärmequelle, wird ein räumlicher Abstand von 15 mm empfohlen. Bei niedriger Eingangsspannung ist eine Leistungsreduzierung am Ausgang erforderlich. Spezifische Details entnehmen Sie bitte dem Derating-Kurvendiagramm.
6. Wenn die Höhe 2.000 Meter (6.500 Fuß) überschreitet, sinkt die Umgebungstemperatur bei lüfterlosen Modellen um 3,5 °C pro 1.000 m, während bei lüfterlosen Modellen die Umgebungstemperatur um 5 °C pro 1.000 m sinkt.
