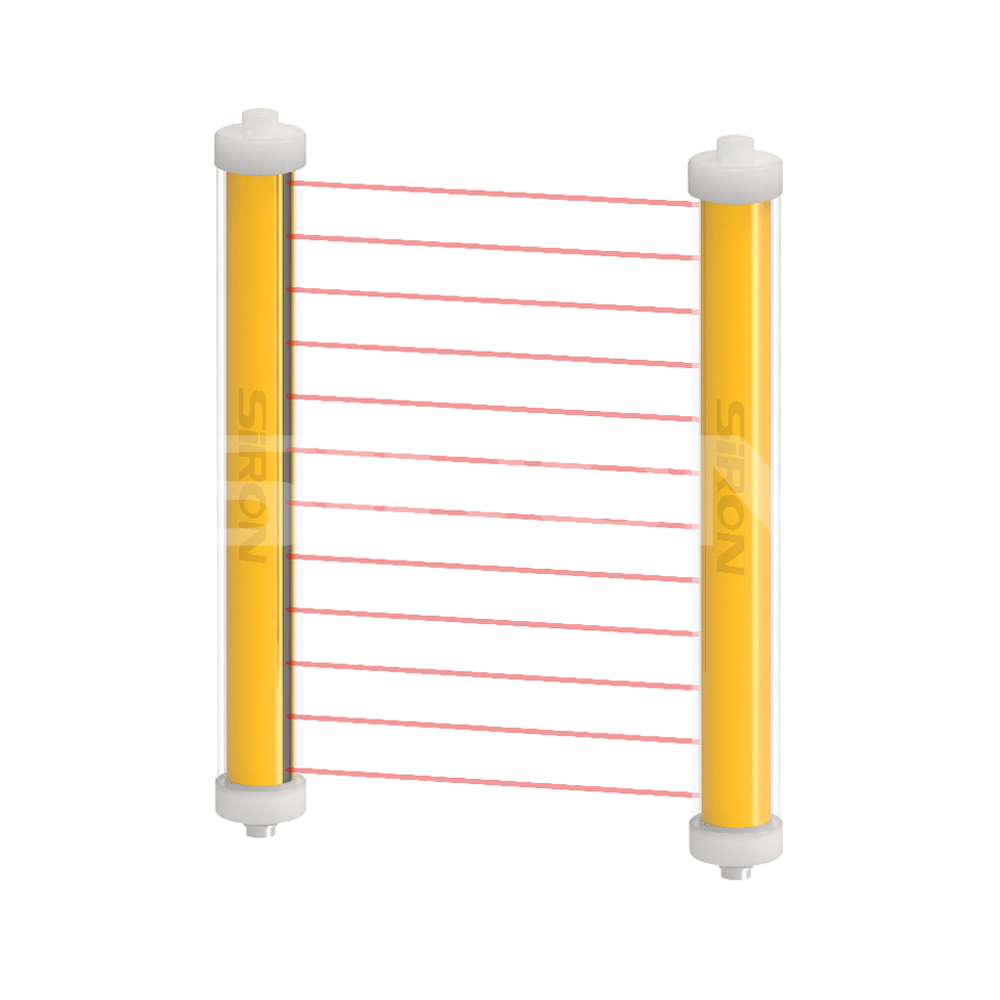

SiRON K036A 시리즈 방수 라이트 커튼

선택에 대해

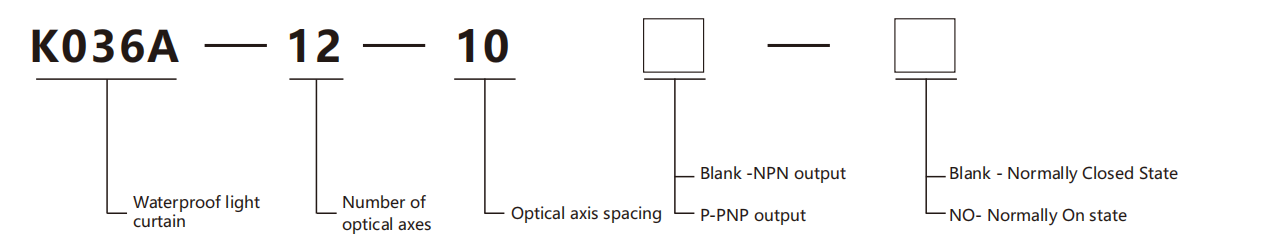

선택 예:

K036A-12-10은 K036A 시리즈를 나타내며, 광축 수는 12축, 광축 간격은 10mm, NPN 출력, 상시 닫힘 상태입니다.

K036A-12-10P-No는 K036A 시리즈를 나타내며, 광축 수는 12축, 광축 간격은 10mm, PNP 출력, 상시 개방 상태입니다.

참고: 기본값은 단일 채널입니다. 이중 채널(방수 아님)을 사용자 정의하는 경우 판매 직원에게 문의하십시오.

명세서

이름	방수 라이트 커튼
모습
단면적	Φ37mm	응답 시간			10ms 이하
채널 수	단일 채널, 듀얼 채널(방수 아님)	동시성			라인 잠금
광축수	4,6,8,10…	보호 등급			IP69
보호 높이	보호 높이 H=(n-1)*광축 간격, N은 광축 수	작동 온도			-10~+55℃
보호 거리*	0.2~3M	주변 온도			-40~+70℃
광축 간격	10mm/20mm/40mm/60mm	상대습도			35%RH~85%RH
힘	3~8W	빛 간섭에 대한 저항			1000럭스
전원공급장치	24V±10%	회로 보호			역방향 보호/출력 단락 보호
출력방식	NPN/PNP	라이트 커튼 형태			상관관계
절연 저항	≥100MΩ



예



장비 작동 보호 감지                                 장비 작동 보호 감지

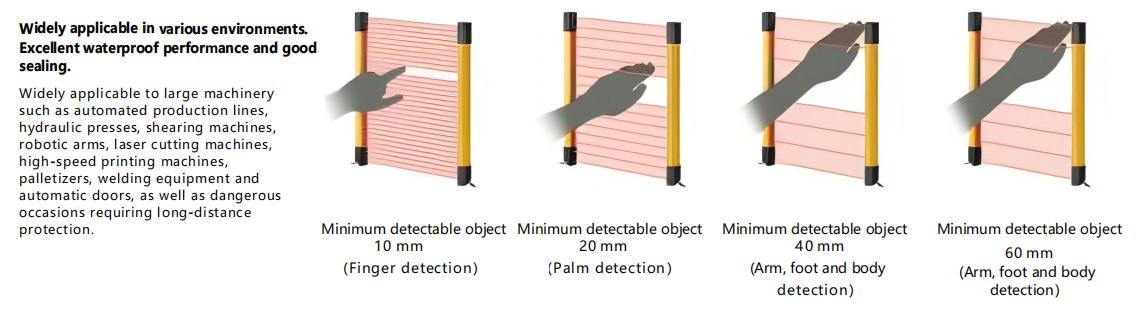

광축 간격의 개략도

선택 목록

광축간격은 10mm(보호거리:0.2~3m)

광축 간격	10mm
광축 수	4축	6축	8축	10축	12축	14축	16축	18축	20축	22축	24축	26축	28축	30축	32축	34축	36축	38축	40축	42축	…	72축
보호 높이(mm)	30	50	70	90	110	130	150	170	190	210	230	250	270	290	310	330	350	370	390	410	…	710
라이트 커튼 높이(mm)	137	157	177	197	217	237	257	277	297	317	337	357	377	397	417	437	457	477	497	517	…	817

광축 간격은 20mm(보호 거리: 0.2~3m)

광축 간격	20mm
광축 수	4축	6축	8축	10축	12축	14축	16축	18축	2 0 축	22축	24축	2 6축	28축	3 0축	32축	34축	36축	3 8축	40축	42축	…	72축
보호 높이(mm)	60	100	140	180	220	260	300	340	380	420	460	500	540	580	620	660	700	740	780	820	…	1420
라이트 커튼 높이(mm)	177	217	257	297	337	377	417	457	497	537	577	617	657	697	737	777	817	857	897	937	…	1537

광축 간격은 40mm(보호 거리:0.2~3m)

광축 간격	40mm
광축 수	4축	6축		8축	10축		12축	14축	16축	18축	20축		22축	24축		26축	28축	30축		32축	34축		36축	38축	40축	42축	44축		46축	48축		50축
보호 높이(mm)	120	200		280	360		440	520	600	680	760		840	920		1000	1080	1160		1240	1320		1400	1480	1560	1640	1720		1800	1880		1960
라이트 커튼 높이(mm)	257	337		417	497		577	657	737	817	897		977	1057		1137	1217	1297		1370	1457		1537	1617	1697	1777	1857		1880	2017		2097

광축 간격은 60mm(보호 거리:0.2~3m)

광축 간격	60mm
광축 수	4축		6축			8축		10축		12축		14축			16축		18축		20축			22축		24축		26축		28축			30축
보호 높이(mm)	180		300			420		540		660		780			900		1020		1140			1260		1380		1500		1620			1740
라이트 커튼 높이(mm)	337		457			577		697		817		937			1057		1177		1297			1417		1537		1657		1777			1897

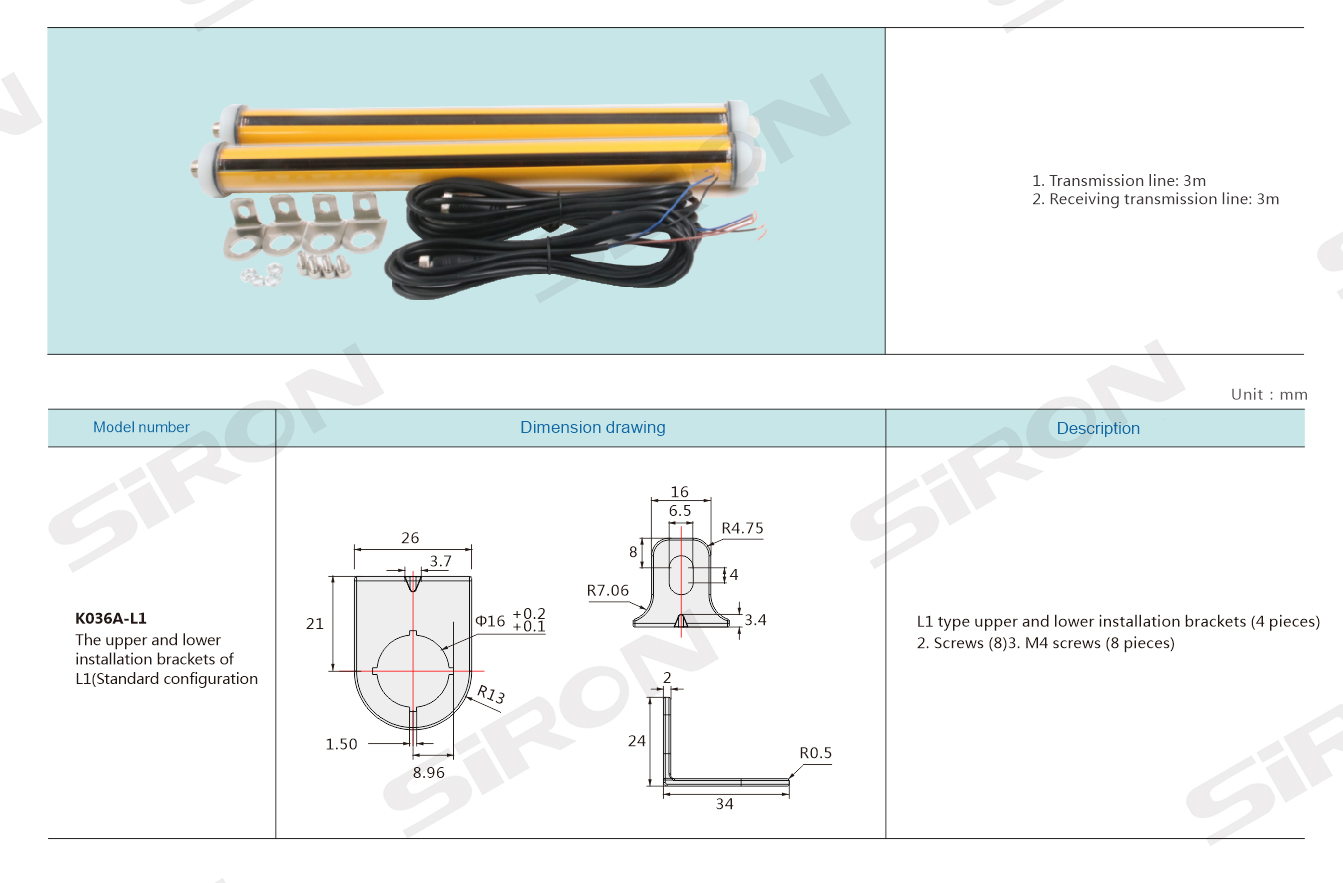

첨부파일



설치 지침

라이트 커튼을 설치할 때 라이트 커튼과 기계의 위험 구역 사이에 안전 거리를 확보하십시오.  위험 구역에 도달하기 전에 장비를 정지하지 않으면 심각한 부상을 입거나 사망할 수 있습니다.

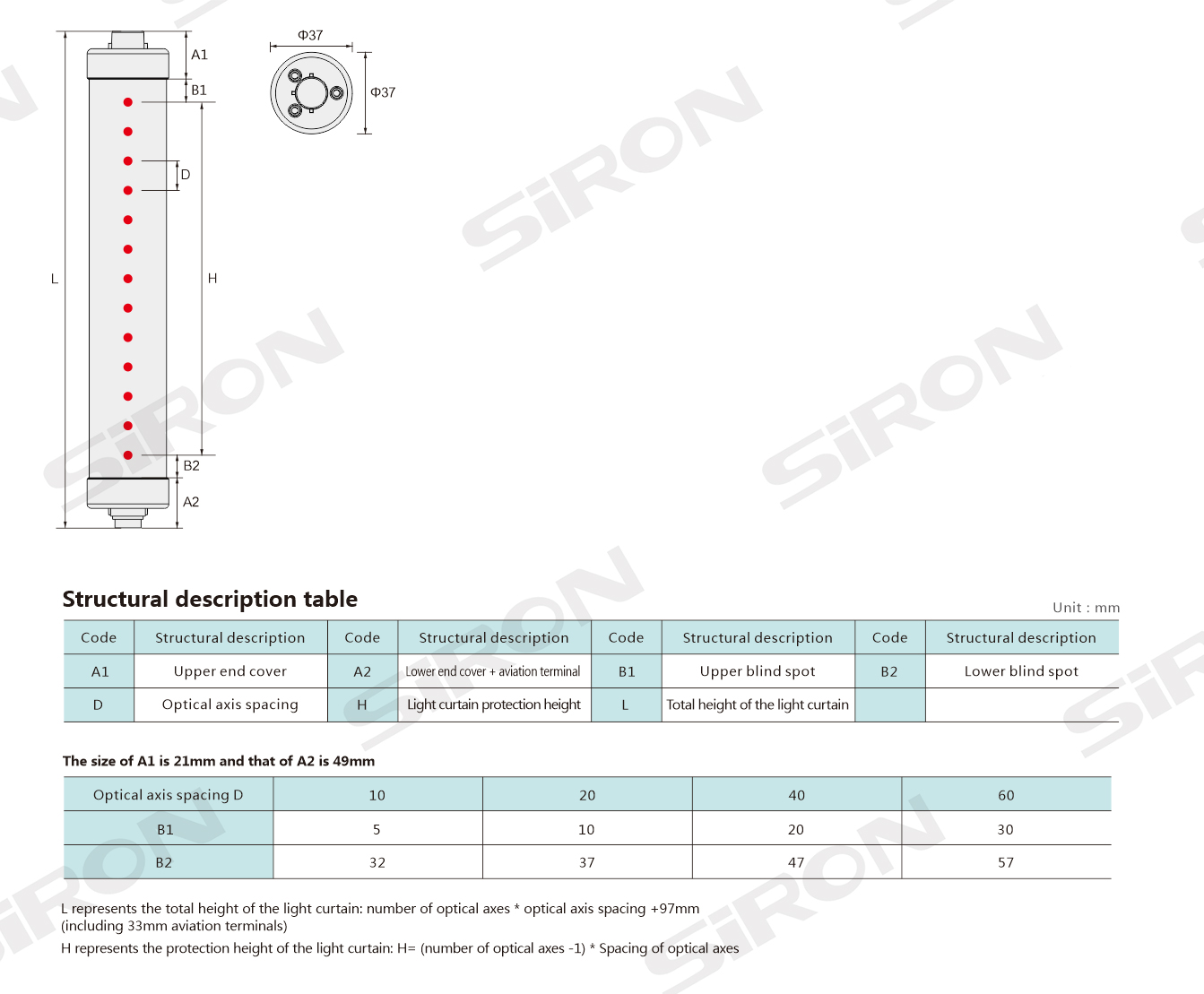

외부도면

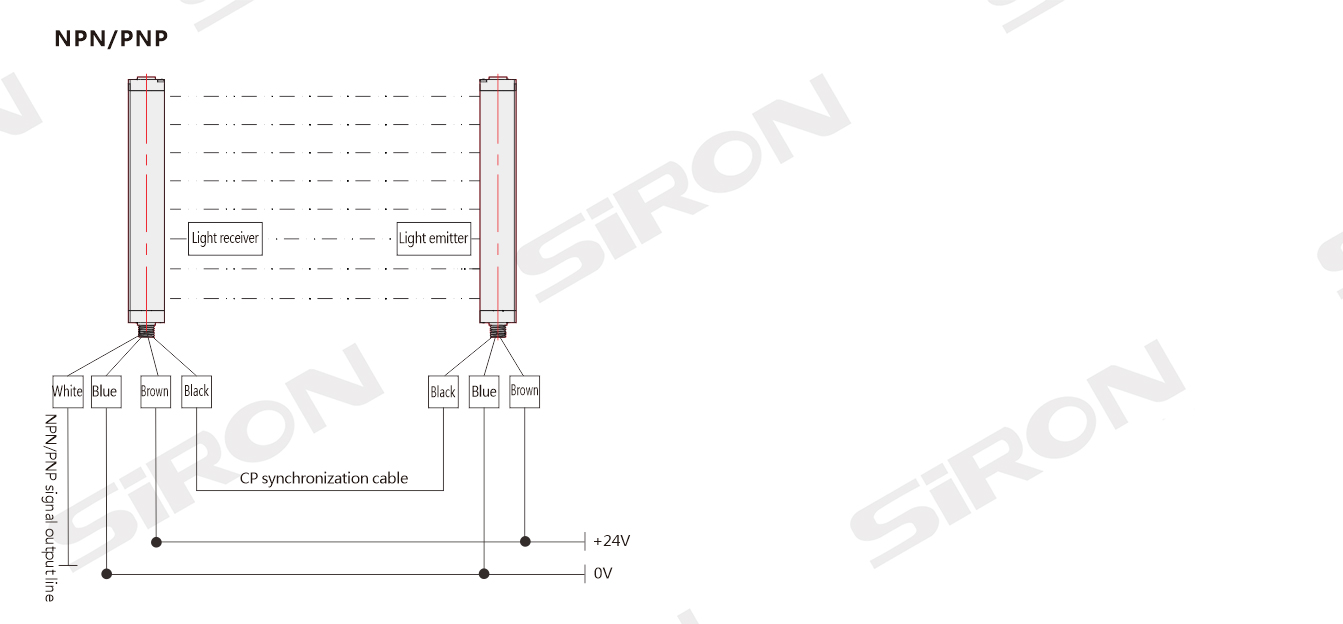

배선도
