Serje K036A
SiRON
8543709990
Dwar l-għażla

Eżempju tal-għażla:
K036A-12-10 jindika serje K036A, in-numru ta 'assi ottiċi huwa ta' 12-il assi, l-ispazjar tal-assi ottiku huwa ta '10mm, output NPN, stat normalment magħluq.
K036A-12-10P-Le jindika s-serje K036A, in-numru ta 'assi ottiċi 12-il assi, l-ispazjar tal-assi ottiku huwa 10mm, output PNP, stat normalment miftuħ.
Nota: In-nuqqas huwa kanal wieħed, jekk tippersonalizza kanal doppju (mhux reżistenti għall-ilma), jekk jogħġbok ikkonsulta l-istaff tal-bejgħ tagħna.
Speċifikazzjonijiet
| Isem | Purtiera tad-dawl li ma jgħaddix ilma minnha | ||||

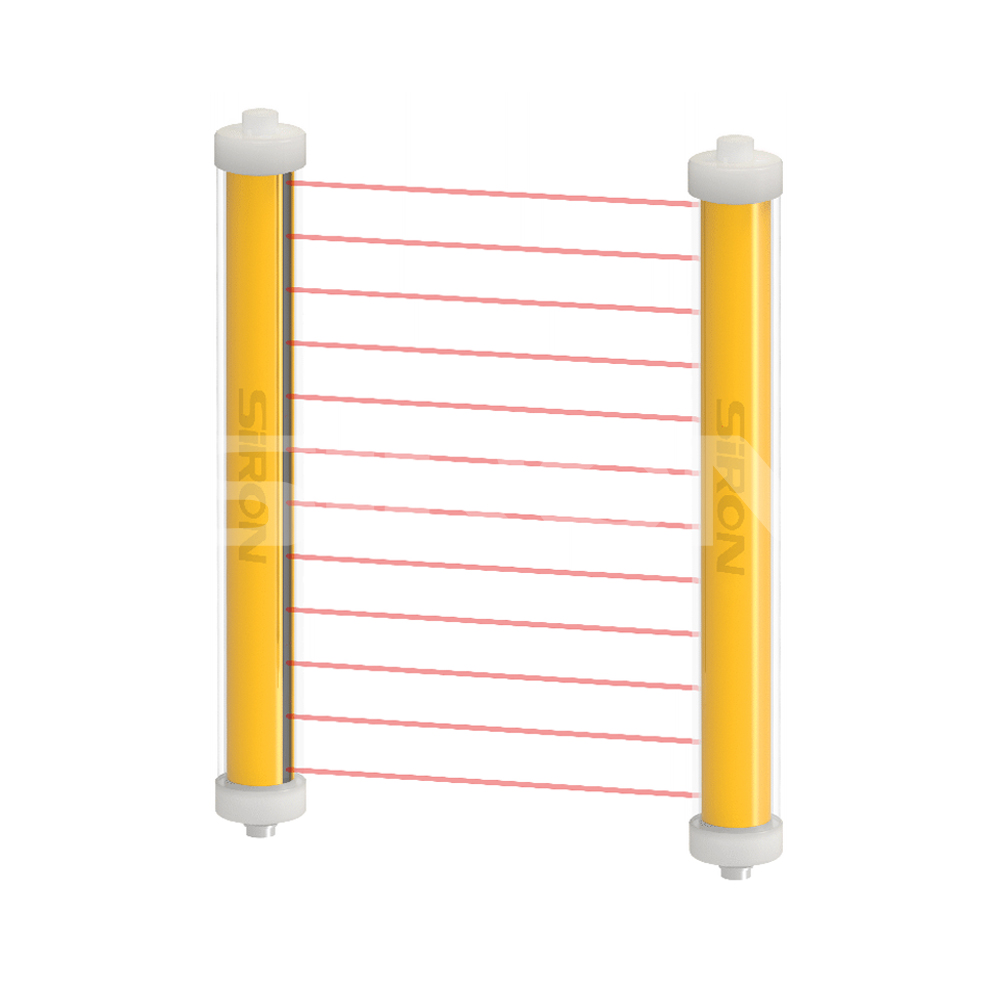

| Dehra | ![]() |
||||
| Erja trasversali | φ37mm | Ħin ta' rispons | ≤10ms | ||
| Numru ta' kanali | Kanal wieħed, kanal doppju (mhux reżistenti għall-ilma) | Sinkroniċità | qfil tal-linja | ||
| Numru ta' assi ottiċi | 4、6、8、10...... | Klassi ta' protezzjoni | IP69 | ||
| Għoli tal-protezzjoni | Għoli ta 'protezzjoni H = (n-1) * spazjar tal-assi ottiċi, N huwa n-numru ta' assi ottiċi |
Temperatura operattiva | -10~+55℃ | ||
| Distanza ta' protezzjoni* | 0.2~3M | Temperatura ambjentali | -40~+70℃ | ||
| Spazjar tal-assi ottiċi | 10mm/20mm/40mm/60mm | Umdità relattiva | 35% RH ~ 85% RH | ||
| Qawwa | 3 ~ 8W | Reżistenza għall-interferenza tad-dawl | 1000Lux | ||
| Provvista ta' enerġija | 24V±10% | Protezzjoni taċ-ċirkwit | Protezzjoni inversa/protezzjoni ta 'short circuit tal-ħruġ | ||
| Metodu tal-output | NPN/PNP | Forma ta 'purtiera ħafifa | korrelazzjoni | ||
| Reżistenza għall-insulazzjoni | ≥100MΩ | ||||
Eżempju

Sejbien tal-protezzjoni tal-operat tat-tagħmir Sejbien tal-protezzjoni tal-operat tat-tagħmir
Dijagramma skematika tal-ispazjar tal-assi ottiċi

Lista tal-għażla
L-ispazjar tal-assi ottiċi huwa 10mm (distanza ta' protezzjoni: 0.2 ~ 3m)
Spazjar tal-assi ottiċi |
10mm | |||||||||||||||||||||
Numru ta' assi ottiċi |
4-assi | 6-assi | 8-assi | 10-assi | 12-assi | 14-assi | 16-assi | 18-assi | 20-assi | 22-assi | 24-assi | 26-assi | 28-assi | 30-assi | 32-assi | 34-assi | 36-assi | 38-assi | 40-assi | 42-assi | … | 72-assi |
Għoli tal-protezzjoni (mm) |
30 | 50 | 70 | 90 | 110 | 130 | 150 | 170 | 190 | 210 | 230 | 250 | 270 | 290 | 310 | 330 | 350 | 370 | 390 | 410 | … | 710 |
Għoli tal-purtieri tad-dawl (mm) |
137 | 157 | 177 | 197 | 217 | 237 | 257 | 277 | 297 | 317 | 337 | 357 | 377 | 397 | 417 | 437 | 457 | 477 | 497 | 517 | … | 817 |
Spazjar Opticalaxis huwa 20mm (distanza ta 'protezzjoni: 0.2 ~ 3m)
Spazjar tal-assi ottiċi |
20mm | |||||||||||||||||||||
Numru ta' assi ottiċi |
4-assi | 6-assi | 8-assi | 10-assi | 12-assi | 14-assi | 16-assi | 18-assi | 2 0 -assi | 22-assi | 24-assi | 2 6 -assi | 28-assi | 3 0 -assi | 32-assi | 34-assi | 36-assi | 3 8 -assi | 40-assi | 42-assi | … | 72-assi |
Għoli tal-protezzjoni (mm) |
60 | 100 | 140 | 180 | 220 | 260 | 300 | 340 | 380 | 420 | 460 | 500 | 540 | 580 | 620 | 660 | 700 | 740 | 780 | 820 | … | 1420 |
Għoli tal-purtieri tad-dawl (mm) |
177 | 217 | 257 | 297 | 337 | 377 | 417 | 457 | 497 | 537 | 577 | 617 | 657 | 697 | 737 | 777 | 817 | 857 | 897 | 937 | … | 1537 |
L-ispazjar tal-assi ottiċi huwa ta '40mm (distanza ta' protezzjoni: 0.2 ~ 3m)
Spazjar tal-assi ottiċi |
40mm | |||||||||||||||||||||||||||||||
Numru ta' assi ottiċi |
4-assi | 6-assi | 8-assi | 10-assi | 12-assi | 14-assi | 16-assi | 18-assi | 20-assi | 22-assi | 24-assi | 26-assi | 28-assi | 30-assi | 32-assi | 34-assi | 36-assi | 38-assi | 40-assi | 42-assi | 44-assi | 46-assi | 48-assi | 50-assi | ||||||||
Għoli tal-protezzjoni (mm) |
120 | 200 | 280 | 360 | 440 | 520 | 600 | 680 | 760 | 840 | 920 | 1000 | 1080 | 1160 | 1240 | 1320 | 1400 | 1480 | 1560 | 1640 | 1720 | 1800 | 1880 | 1960 | ||||||||
Għoli tal-purtieri tad-dawl (mm) |
257 | 337 | 417 | 497 | 577 | 657 | 737 | 817 | 897 | 977 | 1057 | 1137 | 1217 | 1297 | 1370 | 1457 | 1537 | 1617 | 1697 | 1777 | 1857 | 1880 | 2017 | 2097 | ||||||||
L-ispazjar tal-assi ottiċi huwa 60mm (distanza ta' protezzjoni: 0.2 ~ 3m)
Spazjar tal-assi ottiċi |
60mm | |||||||||||||||||||||||||||||||
Numru ta' assi ottiċi |
4-assi | 6-assi | 8-assi | 10-assi | 12-assi | 14-assi | 16-assi | 18-assi | 20-assi | 22-assi | 24-assi | 26-assi | 28-assi | 30-assi | ||||||||||||||||||
Għoli tal-protezzjoni (mm) |
180 | 300 | 420 | 540 | 660 | 780 | 900 | 1020 | 1140 | 1260 | 1380 | 1500 | 1620 | 1740 | ||||||||||||||||||
Għoli tal-purtieri tad-dawl (mm) |
337 | 457 | 577 | 697 | 817 | 937 | 1057 | 1177 | 1297 | 1417 | 1537 | 1657 | 1777 | 1897 | ||||||||||||||||||
Annessi
Istruzzjonijiet għall-installazzjoni
Meta tinstalla l-purtiera tad-dawl, żgura distanza sigura bejn il-purtiera tad-dawl u ż-żona perikoluża tal-magna. In-nuqqas li twaqqaf il-magna qabel ma tasal fiż-żona perikoluża tagħha jista' jirriżulta fi korriment gravi jew mewt.
Ikkalkula d-distanza sigura b'mod korrett u żomm id-distanza sikura minima bejn iż-żona ta 'skoperta u l-partijiet perikolużi tal-magna.
Distanza sigura tirreferi għad-distanza minima bejn il-pjan ta 'skoperta tal-purtiera tad-dawl u t-tarf tat-tqattigħ jew partijiet perikolużi tal-magna.

Tpinġija esterna

Dijagramma tal-wajers
