T308-2
シロン
8517799000
選考について

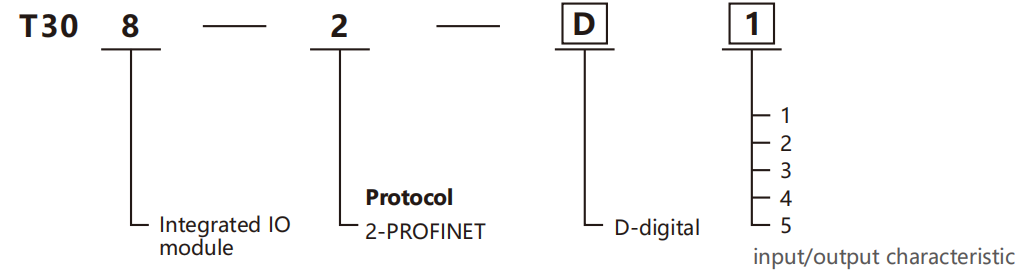

選択例: T308-2-D1 は統合 IO モジュール シリーズを表し、プロトコルは PROFINET です。 16 チャンネルのスイッチ入力と 16 チャンネルのスイッチ (トランジスタ) 出力 (NPN) を備えています。
入出力特性（デジタル）
| コード | 入力 | 出力 |
| 1 | 16チャンネルのデジタル入力 | 16チャンネルデジタル(トランジスタ)出力(NPN) |
| 2* | 16チャンネルのデジタル入力 | 16チャンネルデジタル(トランジスタ)出力(PNP) |
| 3* | 32チャンネルのデジタル入力 | 0チャンネルデジタル出力 |
| 4* | 0チャンネルデジタル入力 | 32チャンネルデジタル(トランジスタ)出力(NPN) |
| 5* | 0チャンネルデジタル入力 | 32チャンネルデジタル(トランジスタ)出力(PNP) |
仕様
| 電源 | 公称:24V、許容範囲:18-30V、最大:150mA |
| 送信 | プロトコルの対象となります |
| 配線 | 冷間プレス線の長さ0.3mm²(22AWG)～1mm²(17AWG):10mm |
| 外部接続 | 差込式スプリング端子 |
| インストールモード | 35mmディンレール |
| 重さ | ≈136g |
| 寸法 | 120×24×93mm |
| 動作温度 | -10～+55℃ |
| 保管温度 | -25～+70℃ |
| 相対湿度 | 5%～95%結露なきこと |
| 保護のクラス | IP20 |
| 使用機会 | 粉塵、オイルミスト、腐食性ガスを避ける |
デジタル入出力
| 型番 | T308-2-D1 |
タイプ |
フォトカプラ入力NPNはPNP、 出力NPNと互換性があります |
| 消費電流 | 128mA |
| 隔離する | IOから内部バスへ: フォトカプラ絶縁500V |
| 「0」信号電圧 | NPN:12～30V;PNP:0～5V |
| 「1」信号電圧 | NPN:0～5V;PNP:12～30V |
| ON/OFF応答時間 | 入力:30us/10us;出力:12us/40us |
| 耐荷重 | 公称:300mA、単一チャンネル:最大500mA、 連続8チャンネル:最大2A |
| 負荷の種類 | 抵抗負荷、誘導負荷、ランプ負荷 |
| 診断と警報 | サポート |

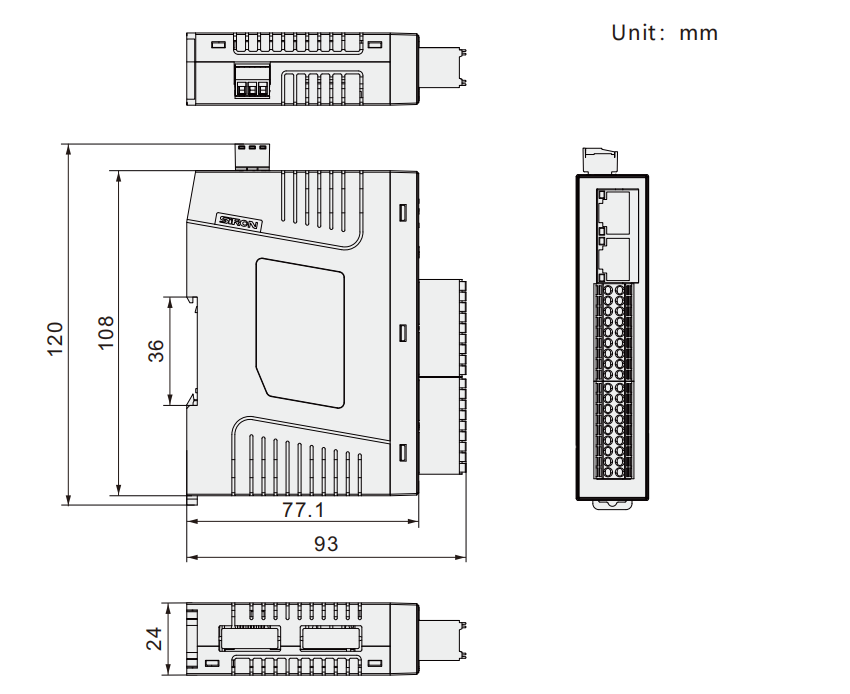

寸法

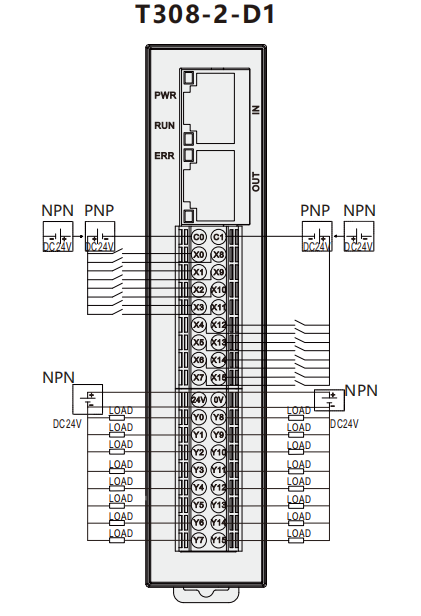

配線図
