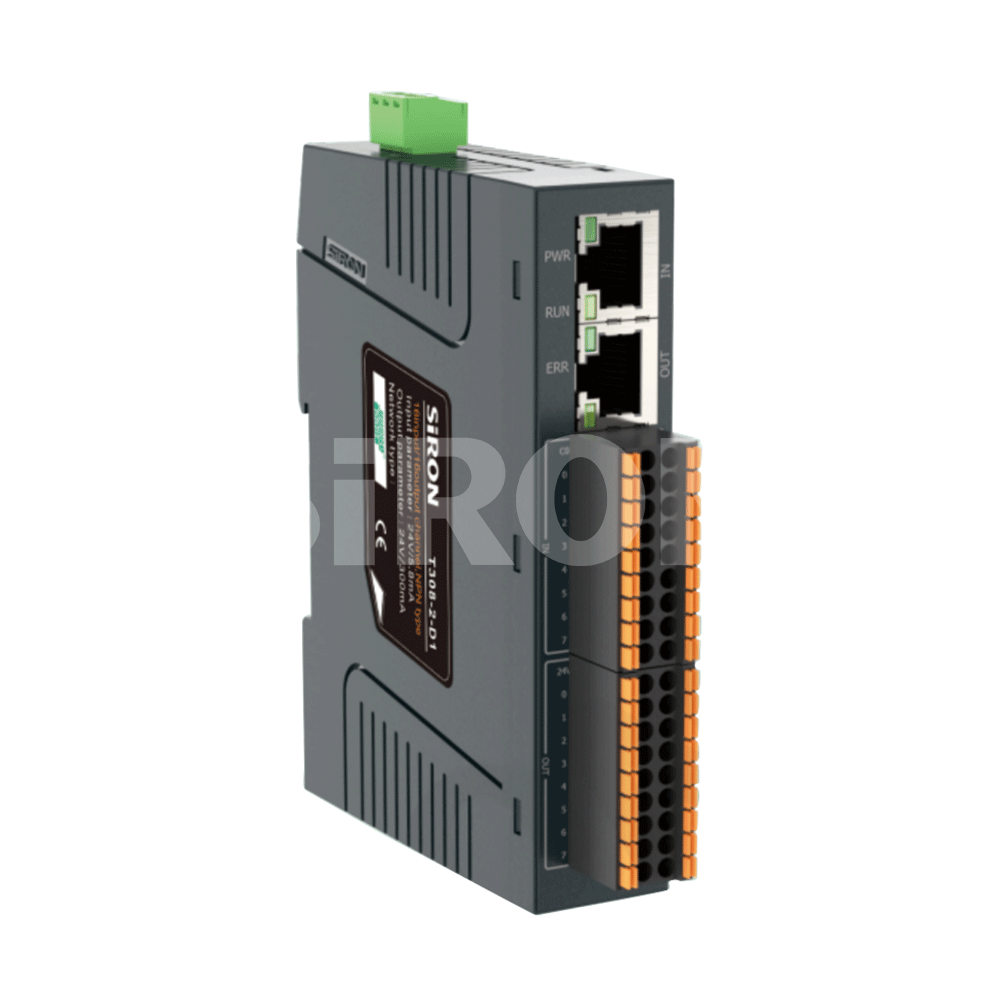

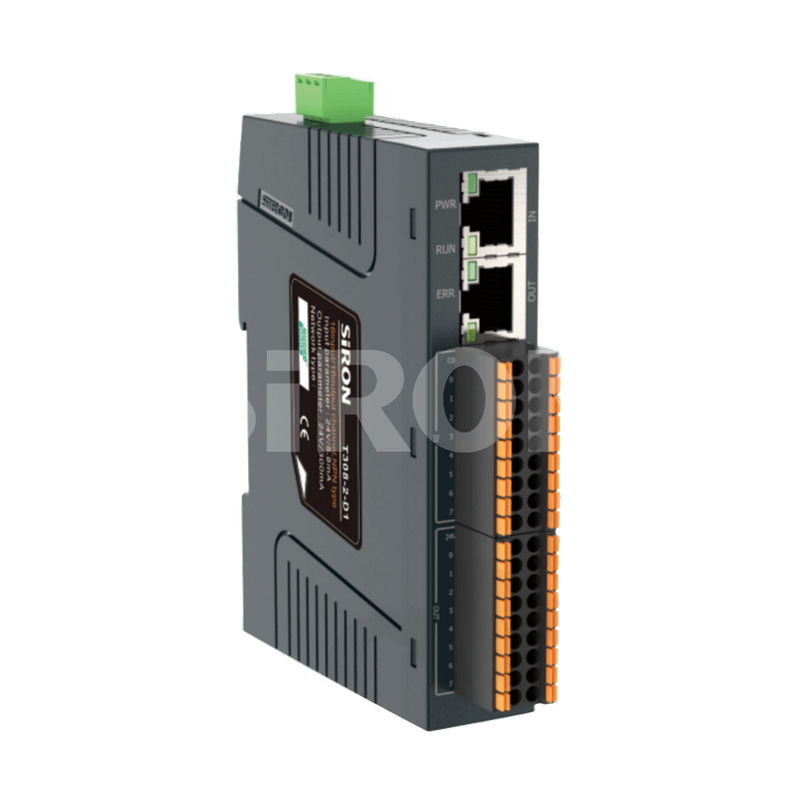

Т308-2
СіРОН
8517799000
Пра адбор
Прыклад выбару: T308-2-D1 прадстаўляе серыю інтэграваных модуляў уводу-выводу з пратаколам PROFINET. Ён мае 16-канальны пераключальны ўваход і 16-канальны пераключальны (транзістарны) выхад (NPN).
Характарыстыкі ўваходу/вываду (лічбавыя)
| Код | Увод | Выхад |
| 1 | 16 каналаў лічбавага ўваходу | 16-канальны лічбавы (транзістарны) выхад (NPN) |
| 2* | 16 каналаў лічбавага ўваходу | 16-канальны лічбавы (транзістарны) выхад (PNP) |
| 3* | 32 канала лічбавага ўваходу | 0-канальны лічбавы выхад |
| 4* | 0 каналаў лічбавага ўваходу | 32-канальны лічбавы (транзістарны) выхад (NPN) |
| 5* | 0 каналаў лічбавага ўваходу | 32-канальны лічбавы (транзістарны) выхад (PNP) |
Спецыфікацыя
| Крыніца харчавання | Намінальны: 24 В, дапушчальны дыяпазон: 18-30 В, Макс: 150 мА |
| Перадаваць | Гэта падлягае пратаколу |
| Праводка | Дрот халоднага прэсавання даўжынёй ад 0,3 мм⊃2; (22AWG) да 1 мм⊃2; (17AWG):10 мм |
| Вонкавае злучэнне | Устаўная спружынная клема |
| Рэжым ўстаноўкі | DIN-рэйка 35 мм |
| Вага | ≈136г |
| Вымярэнне | 120×24×93 мм |
| Працоўная тэмпература | -10～+55℃ |
| Тэмпература захоўвання | -25～+70℃ |
| Адносная вільготнасць | 5%～95% без кандэнсацыі |
| Клас абароны | IP20 |
| Выкарыстанне выпадку | Пазбягайце пылу, алейнага туману і агрэсіўных газаў |
Лічбавы ўваход/выхад
| Нумар мадэлі | Т308-2-D1 |
Тып |
Уваход оптапары NPN сумяшчальны з PNP, выхад NPN |
| Спажыванне току | 128 мА |
| Ізаляваць | IO да ўнутранай шыны: ізаляцыя оптапара 500 В |
| Напружанне сігналу '0'. | NPN:12～30В;PNP:0～5В |
| Напружанне сігналу '1'. | NPN:0～5V;PNP:12～30V |
| Час водгуку ВКЛ/ВЫКЛ | Уваход: 30us/10us; Выхад: 12us/40us |
| Грузападымальнасць | Намінальны: 300 мА, аднаканальны: да 500 мА, бесперапынны 8-канальны: да 2 А |
| Тып нагрузкі | Рэзістыўная нагрузка, індуктыўная нагрузка, нагрузка лямпы |
| Дыягностыка і сігналізацыя | падтрымка |
Вымярэнне
Электрасхема
