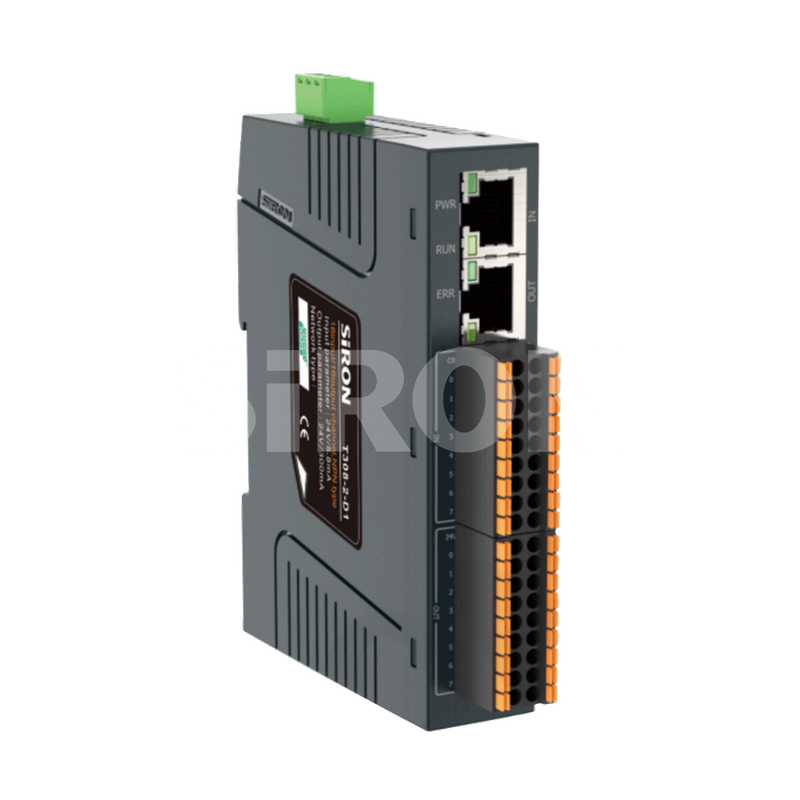

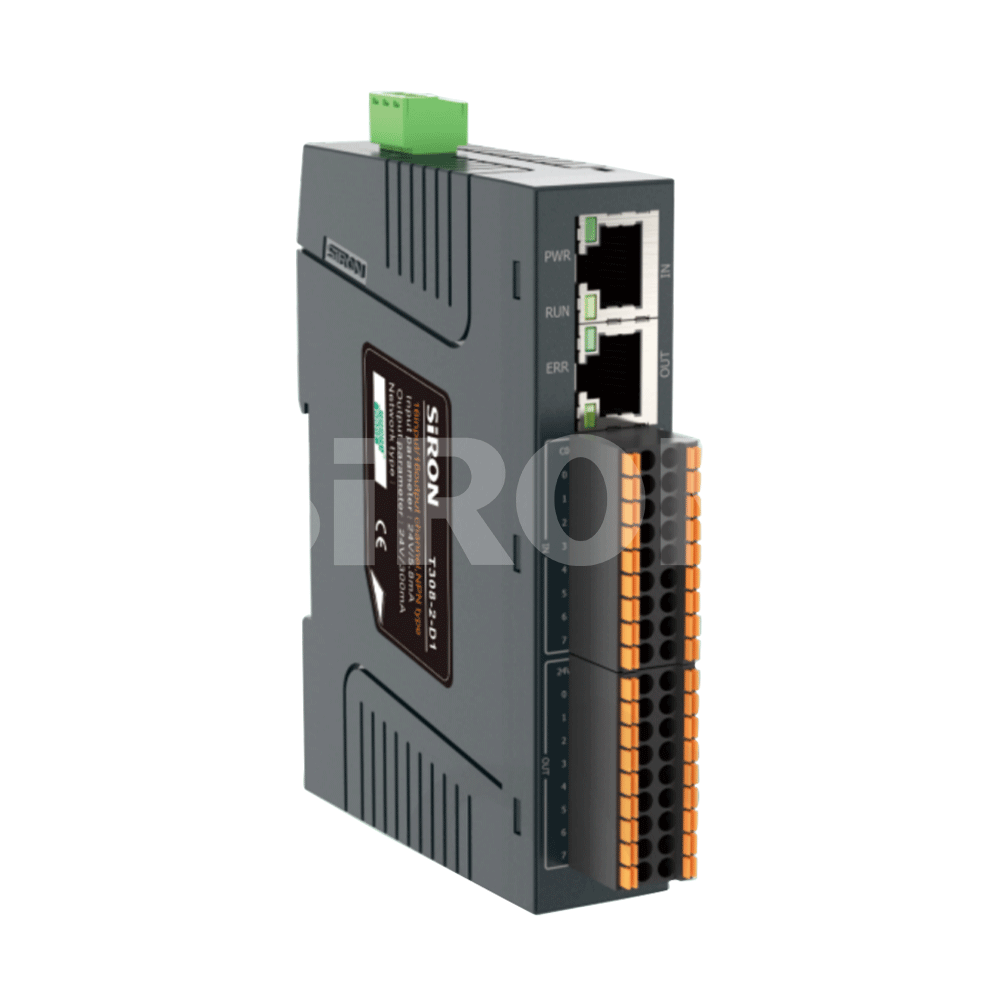

T308-2
SirON
8517799000
Über die Auswahl
Auswahlbeispiel: T308-2-D1 repräsentiert die integrierte IO-Modulserie, das Protokoll ist PROFINET. Es verfügt über einen 16-Kanal-Schalteingang und einen 16-Kanal-Schaltausgang (Transistor) (NPN).
Ein-/Ausgangseigenschaften (digital)
| Code | Eingang | Ausgabe |
| 1 | 16 Kanäle Digitaleingang | 16-Kanal-Digital-(Transistor-)Ausgang (NPN) |
| 2* | 16 Kanäle Digitaleingang | 16-Kanal-Digital-(Transistor-)Ausgang (PNP) |
| 3* | 32 Kanäle Digitaleingang | 0-Kanal-Digitalausgang |
| 4* | 0 Kanäle Digitaleingang | 32-Kanal-Digital-(Transistor-)Ausgang (NPN) |
| 5* | 0 Kanäle Digitaleingang | 32-Kanal-Digital-(Transistor-)Ausgang (PNP) |
Spezifikation
| Stromquelle | Nennwert: 24 V, zulässiger Bereich: 18–30 V, max.: 150 mA |
| Übertragen | Es unterliegt dem Protokoll |
| Verdrahtung | Kaltgepresste Drahtlänge von 0,3 mm² (22 AWG) bis 1 mm² (17 AWG): 10 mm |
| Externe Verbindung | Steckbare Federklemme |
| Installationsmodus | 35-mm-DIN-Schiene |
| Gewicht | ≈136g |
| Dimension | 120×24×93 mm |
| Betriebstemperatur | -10~+55℃ |
| Lagertemperatur | -25~+70℃ |
| Relative Luftfeuchtigkeit | 5 % bis 95 % nicht kondensierend |
| Schutzklasse | IP20 |
| Anlass verwenden | Vermeiden Sie Staub, Ölnebel und korrosive Gase |
Digitaler Ein-/Ausgang
| Modellnummer | T308-2-D1 |
Typ |
Optokoppler-Eingang NPN ist kompatibel mit PNP, Ausgang NPN |
| Aktueller Verbrauch | 128mA |
| Isolieren | E/A zum internen Bus: Optokoppler-Isolation 500 V |
| Signalspannung „0“. | NPN: 12–30 V; PNP: 0–5 V |
| „1“ Signalspannung | NPN: 0–5 V; PNP: 12–30 V |
| EIN/AUS-Reaktionszeit | Eingang: 30us/10us; Ausgang: 12us/40us |
| Tragfähigkeit | Nennwert: 300 mA, Einzelkanal: bis zu 500 mA, kontinuierlicher 8-Kanal: bis zu 2 A |
| Ladetyp | Ohmsche Last, induktive Last, Lampenlast |
| Diagnose und Alarm | Unterstützung |
Dimension
Schaltplan
