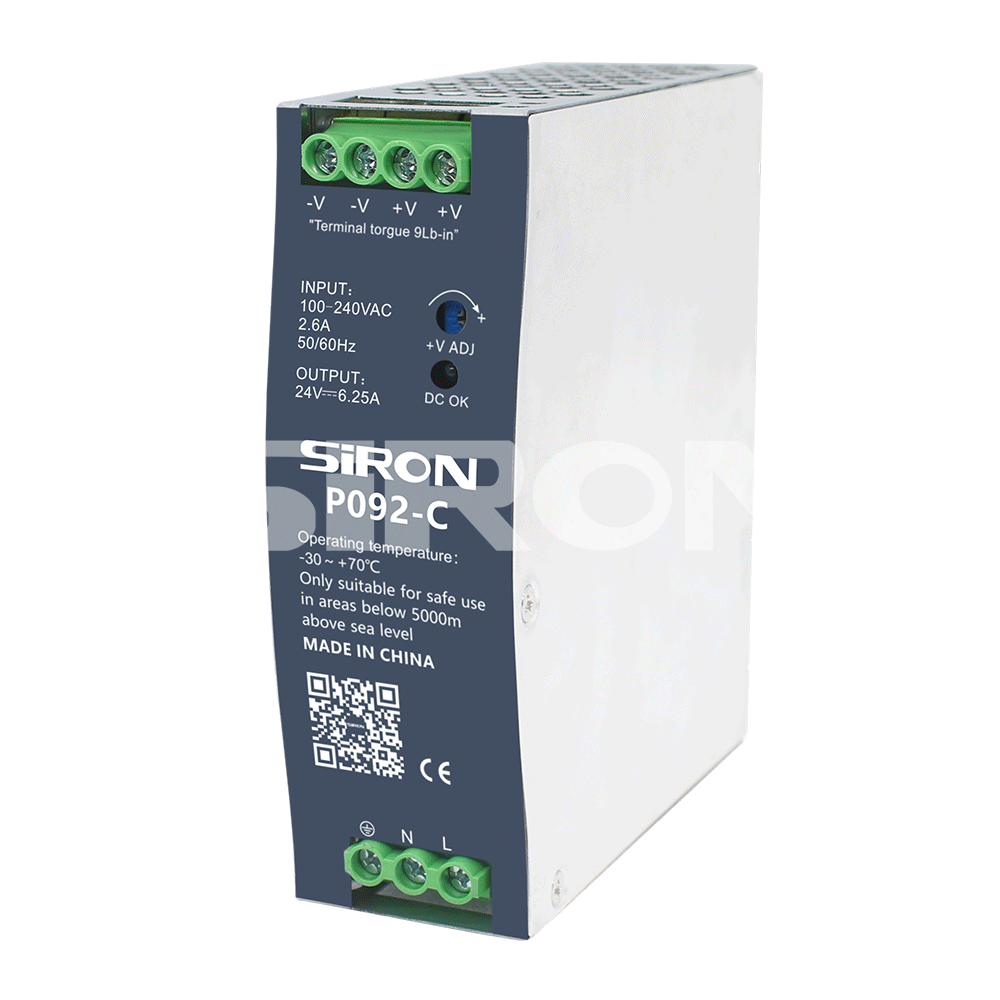

P092-C/P092-12-C
SiRON
8504401400
Ordine
Attributi del prodotto
| Modalità | P092-C | P092-12-C | |
| Caratteristica di uscita |
Tensione di uscita CC |
24 V | 12V |
| Corrente nominale | 6,25 A | 12,5 A | |
| Gamma attuale | 0~6,25 A | 0~12,5 A | |
| Potenza nominale | 150 W | 150 W | |
| Ondulazione e rumore (massimo) | 120mVp-p | 100mVp | |
| Campo di regolazione della tensione | 24~28V | 12~14V | |
| Precisione della tensione | ±1,0% | ±2% | |
| Tasso di aggiustamento lineare | ±0,5% | ±0,5% | |
| Tasso di aggiustamento del carico | ±1,0% | ±1,0% | |
| Orario di inizio e lievitazione | 1200 ms, 60 ms/230 V CA; 2500 ms, 60 ms/115 V CA (pieno carico) | ||
| Tempo di attesa | 16 ms/230 V CA; 10 ms/115 V CA (pieno carico) | ||
| Caratteristica di ingresso |
Tensione in ingresso | 85~264VAC;120~375VD C(L'ingresso CC può essere ottenuto collegando AC/L(+) e AC/N(-) |
|
| Frequenza di ingresso | 47~63Hz | ||
| Efficienza | 88% | 85,5% | |
| Corrente alternata | 2,8/115 VCA; 1,7 A/230 V CA | ||
| Corrente di spunto | 20/115 VCA; 35 A/230 V CA | ||
| Corrente di dispersione | <1 mA/240 V CA | ||
| Caratteristica protettiva |
Carico eccessivo | Potenza nominale 105% ~ 130% | |
| Modalità di protezione: protezione dal singhiozzo, si ripristina automaticamente dopo la rimozione delle condizioni anomale | |||
| Protezione da sovratensione | 29~33 V | 14~17V | |
| Modalità di protezione: interrompe la tensione di uscita e la riprende automaticamente dopo la rimozione delle condizioni anomale |
|||
| Temperatura eccessiva | Disattiva l'uscita. Quando la temperatura scende, riprendere l'uscita normale | ||
| Caratteristiche ambientali | Temperatura operativa | -20℃~70℃(Fare riferimento alla curva di riduzione) | |
| Umidità di lavoro | 2 0 ~ 9 0 % UR Nessuna condensa | ||
| Conservare la temperatura/umidità | - 4 0 ℃ ~ 8 5 ℃, 1 0 ~ 9 5% RH, senza condensa | ||
| Coefficiente di temperatura | ±0,03%/℃(0~50℃) | ||
| Resistenza alle vibrazioni | 10~500 Hz,5G 10 minuti per ciclo, 60 minuti ciascuno per X, Y e Z |
||
| Sicurezza e compatibilità elettromagnetica |
Resistere alla tensione | I/PO/P: 1 KVAC; I/P-FG: 1,0 KVAC; O/P-FG: 0,5 KVAC. | |
| Impedenza di isolamento | I/PO/P,I/P-FG,O/P-FG:>100M Ohm/500VCC/25℃/70%UR | ||
| Dimensioni del prodotto | 40×125,2×113,5 mm (L×A×P) | ||
| Pacchetto | 0,6 kg; 20 pezzi/13 kg/1,16 CUFT | ||
Nota:1. Se non diversamente specificato, tutti i parametri delle specifiche sono misurati con un ingresso di 230 V CA, carico nominale e una temperatura ambiente di 25 ℃. Metodo di misurazione dell'ondulazione e del rumore: utilizzare un cavo a doppino intrecciato da 12', con condensatori da 0,1 uf e 47u collegati in parallelo al terminale e condurre la misurazione con una larghezza di banda di 20 MHZ.
Precisione: comprende l'errore di impostazione, la velocità di regolazione lineare e la velocità di regolazione del carico.
3.L'alimentatore deve essere considerato parte dei componenti interni del sistema e deve essere confermata la compatibilità elettromagnetica in combinazione con l'apparecchiatura terminale.
5 Distanza di installazione: in caso di carico permanente a piena potenza, si consiglia che la distanza superiore sia di 40 minuti, la distanza inferiore di 20 mm e la distanza su ciascun lato di 5 mm. Se il dispositivo adiacente è una fonte di calore, si consiglia una distanza spaziale di 15 mm. In condizioni di bassa tensione di ingresso, è necessario un declassamento dell'uscita. Per dettagli specifici fare riferimento al grafico della curva di declassamento.
6. Quando l'altitudine supera i 2.000 metri (6.500 piedi), la temperatura ambiente per i modelli senza ventola diminuisce con un rapporto di 3,5 °C ogni 1.000 m, mentre per i modelli senza ventolaLa temperatura ambiente diminuisce con un rapporto di 5 °C ogni 1.000 m.
