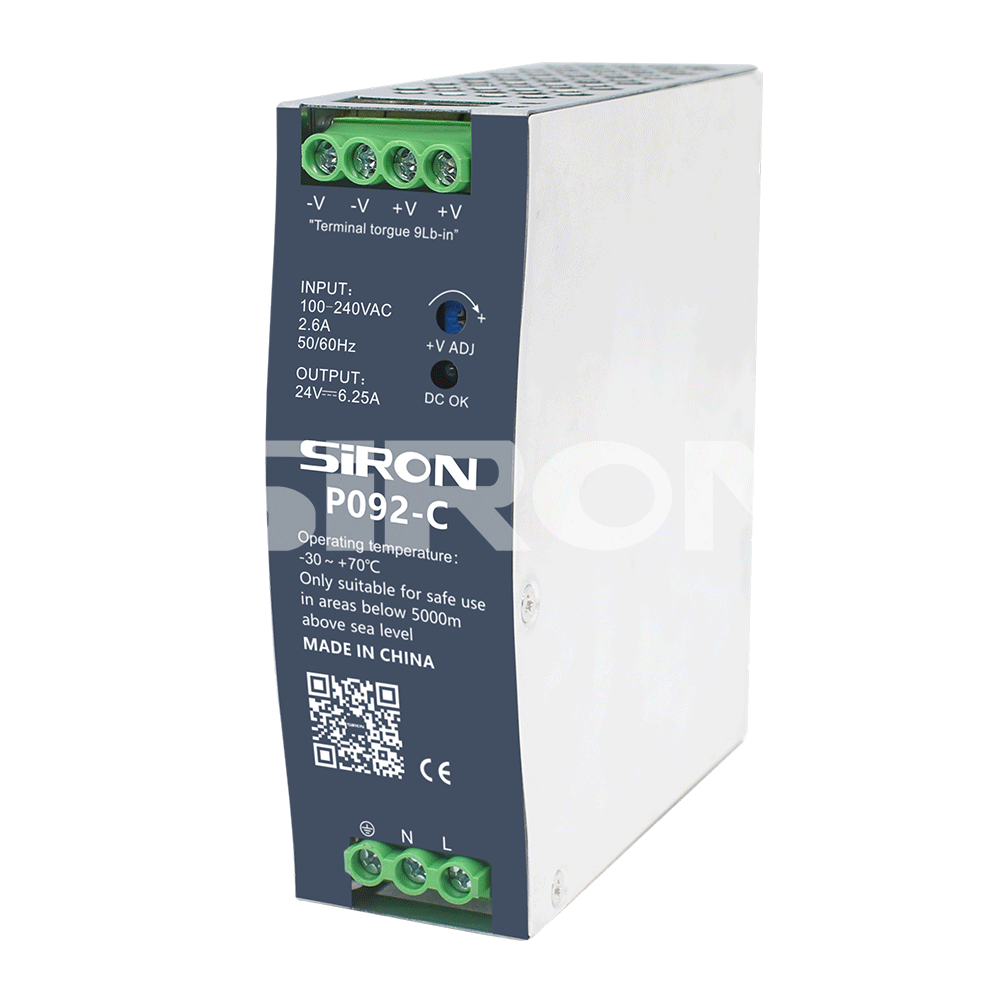

P092-C/P092-12-C
SiRON
8504401400
Bestille
Produktattributter
| Mode | P092-C | P092-12-C | |
| Udgangskarakteristik |
DC udgangsspænding |
24V | 12V |
| Nominel strøm | 6,25A | 12,5A | |
| Nuværende rækkevidde | 0~6,25A | 0~12,5A | |
| Nominel effekt | 150W | 150W | |
| Rippling og støj (maks.) | 120mVp-p | 100mVp-p | |
| Spændingsreguleringsområde | 24 ~ 28V | 12 ~ 14V | |
| Spændingsnøjagtighed | ±1,0 % | ±2 % | |
| Lineær justeringshastighed | ±0,5 % | ±0,5 % | |
| Belastningsjusteringshastighed | ±1,0 % | ±1,0 % | |
| Start og stigetid | 1200ms, 60ms/230VAC; 2500ms, 60ms/115VAC (fuld belastning) | ||
| Holde tid | 16ms/230VAC ; 10ms/115VAC (fuld belastning) | ||
| Input karakteristik |
Indgangsspænding | 85~264VAC;120~375VD C(Dc-indgang kan opnås ved at forbinde AC/L(+) og AC/N(-) |
|
| Indgangsfrekvens | 47~63Hz | ||
| Effektivitet | 88 % | 85,5 % | |
| Vekselstrøm | 2,8/115VAC ; 1,7A/230VAC | ||
| Startstrøm | 20/115VAC ; 35A/230VAC | ||
| Lækstrøm | ＜1mA/240VAC | ||
| Beskyttende egenskab |
Overskydende belastning | Nominel effekt105%~130% | |
| Beskyttelsestilstand: Hikkebeskyttelse, gendannes automatisk efter at unormale forhold er fjernet | |||
| Overspændingsbeskyttelse | 29~33V | 14~17V | |
| Beskyttelsestilstand: Afbryd udgangsspændingen og genoptag automatisk efter at unormale forhold er fjernet |
|||
| Overtemperatur | Sluk for udgangen. Når temperaturen falder, genoptag den normale udgang | ||
| Miljømæssige egenskaber | Driftstemperatur | -20℃~70℃ (Se reduktionskurven) | |
| Arbejdsfugtighed | 2 0 ~ 9 0 % RH Ingen kondens | ||
| Opbevar temperatur/fugtighed | - 4 0 ℃ ~ 8 5 ℃ , 1 0 ~ 9 5 % RH , Ingen kondens | ||
| Temperaturkoefficient | ±0,03 %/℃ (0~50 ℃) | ||
| Vibrationsmodstand | 10~500Hz, 5G 10 minutter pr. cyklus, 60 minutter hver for X, Y og Z |
||
| Sikkerhed og elektromagnetisk kompatibilitet |
Modstå spænding | I/PO/P：1KVAC；I/P-FG：1.0KVAC；O/P-FG：0.5KVAC | |
| Isoleringsimpedans | I/PO/P,I/P-FG,O/P-FG：＞100M ohm/500VDC/25℃/70%RH | ||
| Produktstørrelse | 40×125,2×113,5 mm (B×H×D) | ||
| Pakke | 0,6 kg; 20 stk/13 kg/1,16 CUFT | ||
Bemærk: 1. Medmindre andet er angivet, måles alle specifikationsparametre under et input på 230VAC, nominel belastning og en omgivelsestemperatur på 25℃. Rippel- og støjmålingsmetode: Brug et 12' parsnoet kabel med 0,1uf og 47u kondensatorer forbundet parallelt ved terminalen, og udfør målingen under en 20MHZ båndbredde.
Nøjagtighed: Det inkluderer indstillingsfejl, lineær reguleringshastighed og belastningsreguleringshastighed.
3. Strømforsyningen skal betragtes som en del af systemets interne komponenter og skal bekræftes for elektromagnetisk kompatibilitet i kombination med terminaludstyret.
5 Installationsafstand: Når den er permanent belastet med fuld effekt, anbefales det, at den øverste afstand er 40 minutter, den nederste afstand er 20 mm, og afstanden på hver side er 5 mm. Hvis den tilstødende enhed er en varmekilde, anbefales det, at den rumlige afstand er 15 mm. Under forhold med lav indgangsspænding kræves derating-output. For specifikke detaljer henvises til grafen for deratingkurve.
6. Når højden overstiger 2.000 meter (6.500 fod), falder den omgivende temperatur for ventilatorløse modeller med et forhold på 3,5 ° C pr. 1000 m, mens den omgivende temperatur for modeller uden blæser falder i et forhold på 5 ° C pr. 1000 m.
