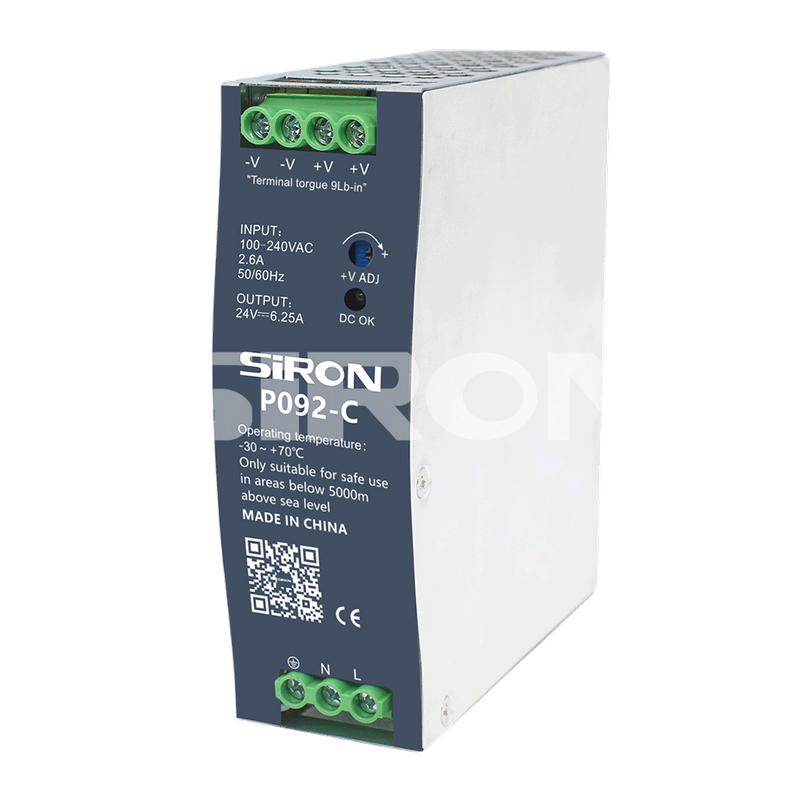

P092-C/P092-12-C
SiRON
8504401400
Objednávka
Atributy produktu

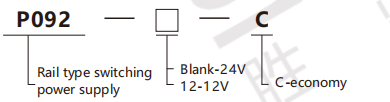

| Režim | P092-C | P092-12-C | |
| Výstupní charakteristika |
DC výstupní napětí |
24V | 12V |
| Jmenovitý proud | 6,25A | 12,5A | |
| Aktuální rozsah | 0~6,25A | 0~12,5A | |
| Jmenovitý výkon | 150W | 150W | |
| Zvlnění a hluk (max.) | 120 mVp-p | 100 mVp-p | |
| Rozsah regulace napětí | 24-28V | 12-14V | |
| Přesnost napětí | ±1,0 % | ±2 % | |
| Lineární rychlost nastavení | ±0,5 % | ±0,5 % | |
| Rychlost úpravy zatížení | ±1,0 % | ±1,0 % | |
| Čas začátku a náběhu | 1200 ms, 60 ms/230 VAC; 2500 ms, 60 ms/115 VAC (plné zatížení) | ||
| Doba držení | 16ms/230VAC ; 10ms/115VAC (plné zatížení) | ||
| Vstupní charakteristika |
Vstupní napětí | 85~264VAC; 120~375VD C(DC vstup lze dosáhnout připojením AC/L(+) a AC/N(-) |
|
| Vstupní frekvence | 47~63Hz | ||
| Účinnost | 88 % | 85,5 % | |
| Střídavý proud | 2,8/115VAC ; 1,7A/230VAC | ||
| Náběhový proud | 20/115VAC ; 35A/230VAC | ||
| Svodový proud | ＜1mA/240VAC | ||
| Ochranná charakteristika |
Nadměrná zátěž | Jmenovitý výkon 105 % – 130 % | |
| Režim ochrany: Ochrana proti škytavce, automaticky se obnoví po odstranění abnormálních podmínek | |||
| Přepěťová ochrana | 29~33V | 14~17V | |
| Ochranný režim: Odpojí výstupní napětí a automaticky obnoví po odstranění abnormálních podmínek |
|||
| Nadměrná teplota | Vypněte výstup. Když teplota klesne, obnovte normální výstup | ||
| Vlastnosti prostředí | Provozní teplota | -20℃~70℃ (viz redukční křivka) | |
| Pracovní vlhkost | 2 0 ~ 9 0 % RH Žádná kondenzace | ||
| Skladovací teplota/vlhkost | - 4 0 ℃ ~ 8 5 ℃, 1 0 ~ 9 5 % RH, Bez kondenzace | ||
| Teplotní koeficient | ±0,03 %/℃ (0～50℃) | ||
| Odolnost proti vibracím | 10~500Hz,5G 10 minut na cyklus, 60 minut každý pro X, Y a Z |
||
| Bezpečnost a elektromagnetická kompatibilita |
Vydržet napětí | I/PO/P：1KVAC；I/P-FG：1.0KVAC；O/P-FG：0.5KVAC | |
| Izolační impedance | I/PO/P,I/P-FG,O/P-FG＞ 100M Ohmů/500VDC/25℃/70%RH | ||
| Velikost produktu | 40×125,2×113,5 mm (Š×V×H) | ||
| Balík | 0,6 kg; 20 ks/13 kg/1,16 CUFT | ||
Poznámka: 1. Pokud není uvedeno jinak, všechny parametry specifikace jsou měřeny při vstupu 230VAC, jmenovité zátěži a okolní teplotě 25℃. Metoda měření zvlnění a šumu: Použijte 12' kroucenou dvojlinku s paralelně zapojenými kondenzátory 0,1uf a 47u na svorce a proveďte měření v šířce pásma 20 MHz.
Přesnost: Zahrnuje chybu nastavení, rychlost lineární regulace a rychlost regulace zátěže.
3. Napájecí zdroj by měl být považován za součást vnitřních součástí systému a musí být potvrzena z hlediska elektromagnetické kompatibility v kombinaci s koncovým zařízením.
5 Instalační vzdálenost: Při trvalém zatížení na plný výkon se doporučuje, aby horní vzdálenost byla 40 mm, spodní vzdálenost byla 20 mm a vzdálenost na každé straně byla 5 mm. Pokud je sousední zařízení zdrojem tepla, doporučuje se, aby prostorová vzdálenost byla 15 mm. Za podmínek nízkého vstupního napětí je vyžadováno snížení výkonu. Konkrétní podrobnosti naleznete v grafu křivky snížení.
6. Když nadmořská výška překročí 2 000 metrů (6 500 stop), okolní teplota se u modelů bez ventilátoru snižuje v poměru 3,5 °C na 1 000 m, zatímco u modelů bez ventilátoru se okolní teplota snižuje v poměru 5 °C na 1 000 m.
