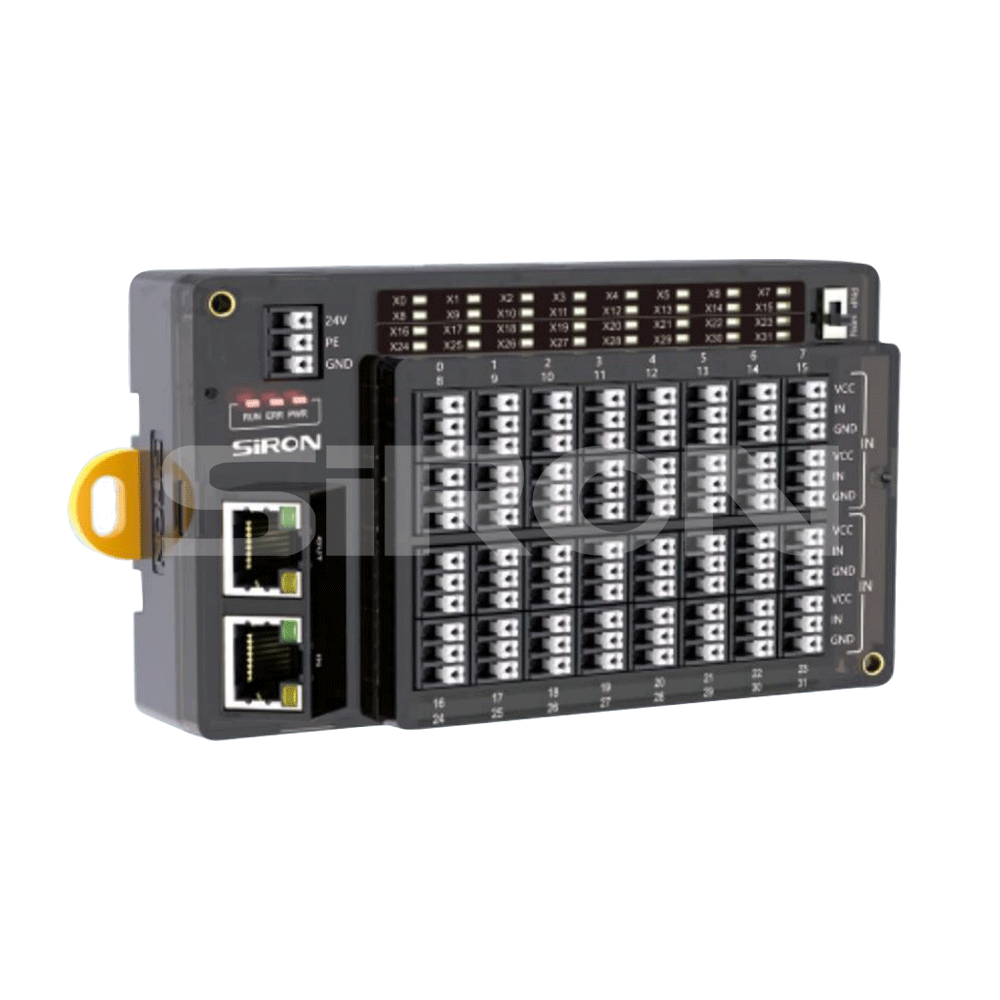

SiRON T320-1 Pinagsamang horizontal IO module IP20 Ethercat

Mga tampok

Proteksyon grade lP30:
Sinusuportahan ang access sa pamamagitan ng EtherCAT protocol;
Ang pahalang na l0 form na produkto ay isinasama ang coupler at ang l0 module;
Madaling i-debug, na may mga LED statusindicator na ilaw sa tabi ng bawat channel;
Mas maipapakita ng disenyo ng light guide hole ang katayuan ng posisyon ng punto at madaling obserbahan at i-debug.

Dami:
Availability:





Magtanong Idagdag sa Basket Pag-export ng PDF

modelo:
T320-1
Brand:
SiRON
Code:
8517799000

IP20 EtherCAT DIN rail EtherCAT DC 24V EtherCAT

Paglalarawan ng Produkto

Tungkol sa pagpili

Halimbawa ng pagpili: Ang T320-1-1-D2 ay kumakatawan sa T320 integrated horizontal IO module, na ang protocol ay EtherCAT, ang networ All-in-one I/O k port form ay isang Ethernet port, digital quantity, at ang input/output na katangian ay: 32-channel digital quantity input.

Tandaan * : Ang network port form ng pre-cast port ay ginagawa pa rin at hindi pa nailunsad sa merkado.

Talahanayan 1: Mga Katangian ng Input/Output

Code	Input	Output
1*	16 na channel na digital input	16 na channel na digital output (NPN)
2	32 channel na digital input	0 channel na digital na output
3	0 channel na digital input	32 channel na digital output(NPN)
4*	8 channel na digital input	8 channel na digital output(NPN)
5*	16 na channel na digital input	0 channel na digital na output
6*	0 channel na digital input	16 na channel na digital output (NPN)
7*	8 channel na digital input	0 channel na digital na output

Tandaan: Ang Belt * ay nasa ilalim ng pagbuo, wala sa merkado

Pagtutukoy

Na-rate na boltahe	24V DC(12～30V)
Kasalukuyang pagkonsumo	60mA
Sukat	127×74.6×40.5mm
Marka ng proteksyon	IP30/IP54(na may proteksiyon na takip)
Temperatura ng pagtatrabaho	-20～60℃
Temperatura ng imbakan	-20～75℃
Kamag-anak na kahalumigmigan	95%, walang congulation
Timbang	130g

Mga parameter ng channel ng input

Mga parameter ng interface	Digital input
Uri ng signal	NPN	PNP
Na-rate na antas	0VDC	24V DC
'1'antas ng signal	0~5VDC	15~30VDC
'0'antas ng signal	15~30VDC	0~5VDC
kasalukuyang single-channel	5mA(MAX)	5mA(MAX)
Proteksyon sa port	Proteksyon sa epekto ng overvoltage	Proteksyon sa epekto ng overvoltage
Paghihiwalay ng elektrikal	Paghihiwalay ng optocoupler	Paghihiwalay ng optocoupler
Boltahe ng paghihiwalay	AC 500V	AC 500V
Indikasyon ng signal	Green LED light	Green LED light

Ipasok ang panloob na electrical block diagram ng module

企业微信截图_ 17800252012 2

Mga parameter ng channel ng output

Mga parameter ng interface	Output ng transistor
Uri ng signal	NPN
epektibong antas ng signal	<1.5V
kasalukuyang single-channel	0.7A(MAX)
Proteksyon sa port	Sobrang boltahe
Paghihiwalay ng elektrikal	Paghihiwalay ng optocoupler
Boltahe ng paghihiwalay	AC 500V
Indikasyon ng signal	Green LED light
Kabuuang kasalukuyang pagkarga	9A(MAX)

I-output ang panloob na electrical block diagram ng module

企业微信截图_ 17800253434 837

Interface ng bus ng komunikasyon

EtherCAT Ethemet interface	Interface	Signal	Depinisyon ng signal
	1	TX+	Ang positibong pagtatapos ng paghahatid ng data
	2	TX-	Ang negatibong pagtatapos ng paghahatid ng data
	3	RX+	Ang positibong pagtatapos ng paghahatid ng data
	4	/	/
	5	/	/
	6	RX-	Ang negatibong pagtatapos ng paghahatid ng data
	7	/	/
	8	/	/
