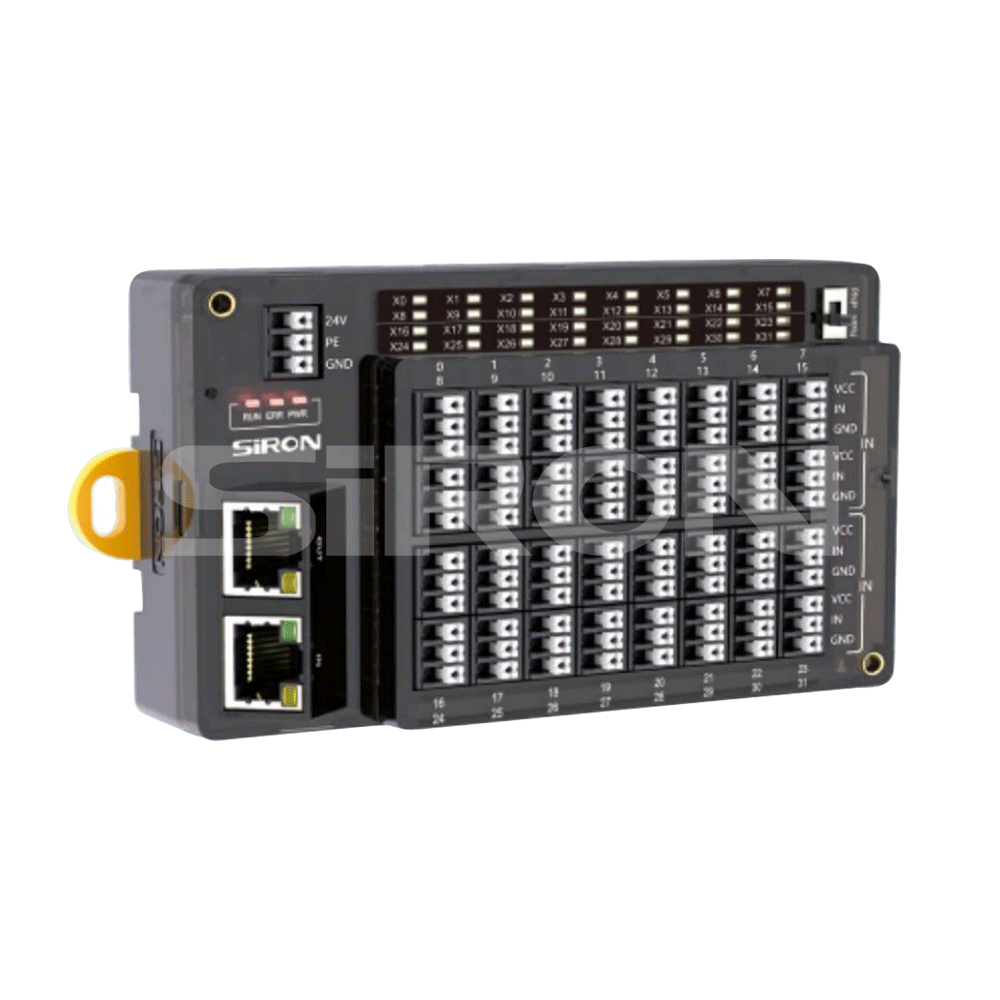

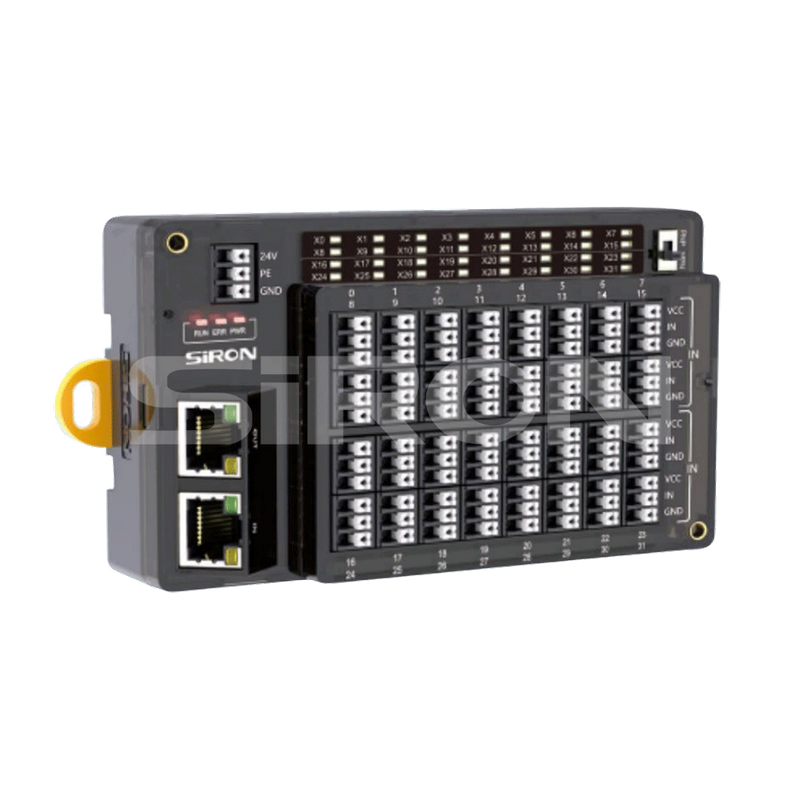

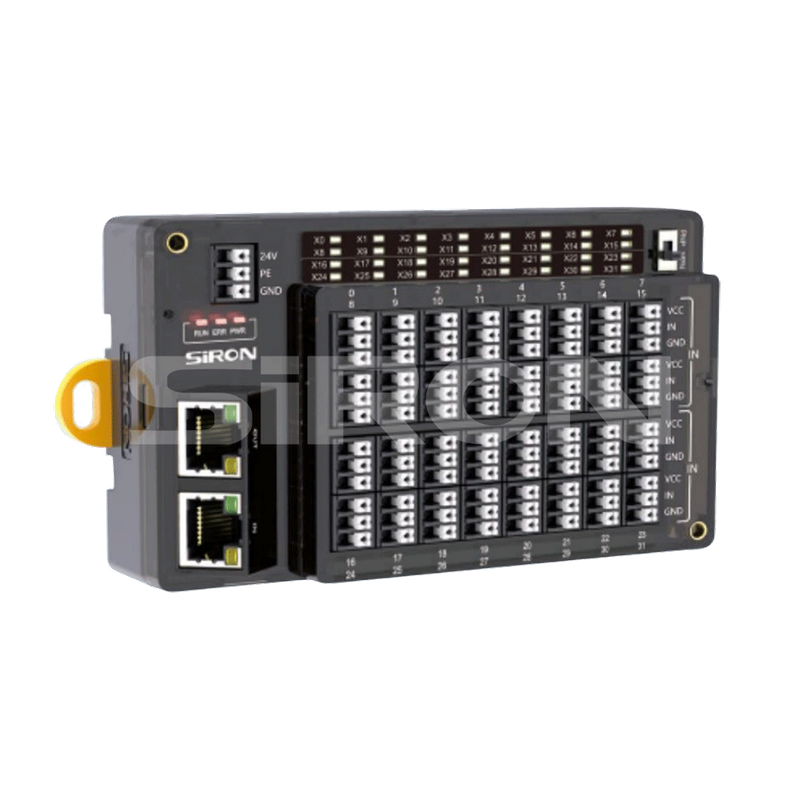

SiRON T320-1 Убудаваны гарызантальны модуль уводу-вываду IP20 Ethercat

Пра адбор

Прыклад выбару: T320-1-1-D2 прадстаўляе інтэграваны гарызантальны модуль уводу-вываду T320 з пратаколам EtherCAT, формай сеткавага порта ўводу-вываду 'Усё ў адным' з'яўляецца порт Ethernet, лічбавая велічыня, а характарыстыкі ўводу/вываду: 32-канальны ўвод лічбавай велічыні.

Заўвага *: форма сеткавага порта зборнага порта ўсё яшчэ знаходзіцца ў стадыі распрацоўкі і яшчэ не была выпушчана на рынак.

Табліца 1: Характарыстыкі ўваходу/вываду

Код	Увод	Выхад
1*	16 каналаў лічбавага ўваходу	16-канальны лічбавы выхад (NPN)
2	32 канала лічбавага ўваходу	0 каналаў лічбавага выхаду
3	0 каналаў лічбавага ўваходу	32 канала лічбавага выхаду (NPN)
4*	8 каналаў лічбавага ўваходу	8-канальны лічбавы выхад (NPN)
5*	16 каналаў лічбавага ўваходу	0 каналаў лічбавага выхаду
6*	0 каналаў лічбавага ўваходу	16-канальны лічбавы выхад (NPN)
7*	8 каналаў лічбавага ўваходу	0 каналаў лічбавага выхаду

Заўвага: пояс * знаходзіцца ў стадыі распрацоўкі, яго няма на рынку

Спецыфікацыя

Намінальнае напружанне	24 В пастаяннага току (12 ~ 30 В)
Спажыванне току	60 мА
Памер	127×74,6×40,5 мм
Ступень абароны	IP30/IP54 (з ахоўнай вечкам)
Працоўная тэмпература	-20 ~ 60 ℃
Тэмпература захоўвання	-20～75℃
Адносная вільготнасць	95%, адсутнасць кровазвароту
Вага	130г

Параметры ўваходнага канала

Параметры інтэрфейсу	Лічбавы ўваход
Тып сігналу	NPN	ПНП
Намінальны ўзровень	0 В пастаяннага току	24 В пастаяннага току
Узровень сігналу '1'.	0~5 В пастаяннага току	15~30В пастаяннага току
Узровень сігналу '0'.	15~30В пастаяннага току	0~5 В пастаяннага току
аднаканальны ток	5 мА (МАКС.)	5 мА (МАКС.)
Абарона порта	Абарона ад перанапружання	Абарона ад перанапружання
Электрычная ізаляцыя	Ізаляцыя оптапара	Ізаляцыя оптапара
Напружанне ізаляцыі	Пераменны ток 500 В	Пераменны ток 500 В
Сігнальная індыкацыя	Зялёны святлодыёд	Зялёны святлодыёд

Увядзіце ўнутраную электрычную блок-схему модуля

Параметры выхаднога канала

Параметры інтэрфейсу	Транзістарны выхад
Тып сігналу	NPN
эфектыўны ўзровень сігналу	<1,5 В
аднаканальны ток	0,7 A (МАКС.)
Абарона порта	Перанапружанне
Электрычная ізаляцыя	Ізаляцыя оптапара
Напружанне ізаляцыі	Пераменны ток 500 В
Сігнальная індыкацыя	Зялёны святлодыёд
Агульны ток нагрузкі	9A (МАКС.)

Вывесці ўнутраную электрычную блок-схему модуля

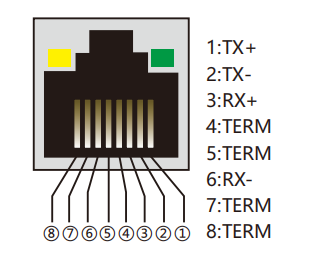

Інтэрфейс камунікацыйнай шыны

Інтэрфейс EtherCAT Ethemet			Інтэрфейс	Сігнал	Вызначэнне сігналу
			1	TX+	Станоўчы канец перадачы дадзеных
			2	TX-	Адмоўны канец перадачы дадзеных
			3	RX+	Станоўчы канец перадачы дадзеных
			4	/	/
			5	/	/
			6	RX-	Адмоўны канец перадачы дадзеных
			7	/	/
			8	/	/

Памеры

Электрасхема
