T320-1
SiRON
8517799000

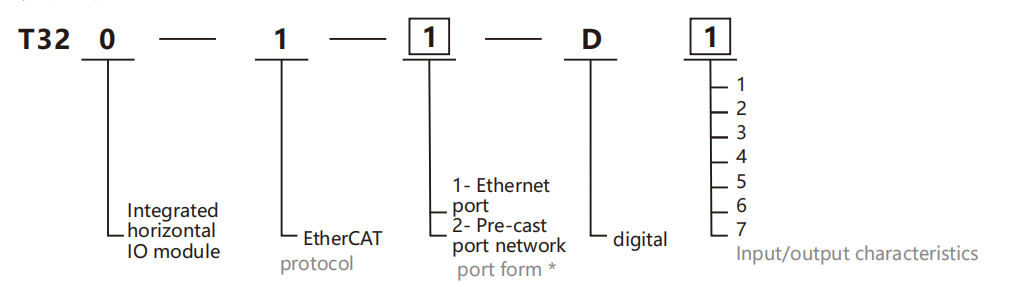

Über die Auswahl
Auswahlbeispiel: T320-1-1-D2 stellt das integrierte horizontale E/A-Modul T320 dar, wobei das Protokoll EtherCAT ist, die Netzwerk-All-in-One-E/A-K-Portform ein Ethernet-Port ist, digitale Größe und die Ein-/Ausgangseigenschaften sind: 32-Kanal-Digitalgrößeneingang.
Hinweis *: Die Netzwerkportform des Fertigports befindet sich noch in der Entwicklung und wurde noch nicht auf den Markt gebracht.
Tabelle 1: Eingabe-/Ausgabeeigenschaften
Code |
Eingang | Ausgabe |
| 1* | 16 Kanäle Digitaleingang | 16 Kanäle Digitalausgang (NPN) |
| 2 | 32 Kanäle Digitaleingang | 0 Kanäle Digitalausgang |
| 3 | 0 Kanäle Digitaleingang | 32 Kanäle Digitalausgang (NPN) |
| 4* | 8 Kanäle Digitaleingang | 8 Kanäle Digitalausgang (NPN) |
| 5* | 16 Kanäle Digitaleingang | 0 Kanäle Digitalausgang |
| 6* | 0 Kanäle Digitaleingang | 16 Kanäle Digitalausgang (NPN) |
| 7* | 8 Kanäle Digitaleingang | 0 Kanäle Digitalausgang |
Hinweis: Gürtel * befindet sich in der Entwicklung, nicht auf dem Markt
Spezifikation
| Nennspannung | 24 V Gleichstrom (12–30 V) |
| Aktueller Verbrauch | 60mA |
| Größe | 127×74,6×40,5mm |
| Schutzgrad | IP30/IP54 (mit Schutzhülle) |
| Arbeitstemperatur | -20~60℃ |
| Lagertemperatur | -20~75℃ |
| Relative Luftfeuchtigkeit | 95 %, keine Kongulation |
| Gewicht | 130g |
Parameter des Eingangskanals
| Schnittstellenparameter | Digitaler Eingang | |
| Signaltyp | NPN | PNP |
| Bewertetes Niveau | 0 V DC | 24V DC |
| Signalpegel „1“. | 0~5 VDC | 15~30 VDC |
| Signalpegel „0“. | 15~30 VDC | 0~5 VDC |
| Einkanaliger Strom | 5mA(MAX) | 5mA(MAX) |
| Portschutz | Überspannungsschutz | Überspannungsschutz |
| Elektrische Isolierung | Optokoppler-Isolation | Optokoppler-Isolation |
| Isolationsspannung | Wechselstrom 500 V | Wechselstrom 500 V |
| Signalanzeige | Grünes LED-Licht | Grünes LED-Licht |
Geben Sie das interne elektrische Blockdiagramm des Moduls ein
Parameter des Ausgangskanals
| Schnittstellenparameter | Transistorausgang |
| Signaltyp | NPN |
| effektiver Signalpegel | <1,5 V |
| Einkanaliger Strom | 0,7 A (maximal) |
| Portschutz | Überspannung |
| Elektrische Isolierung | Optokoppler-Isolation |
| Isolationsspannung | Wechselstrom 500 V |
| Signalanzeige | Grünes LED-Licht |
| Gesamtlaststrom | 9A (MAX) |

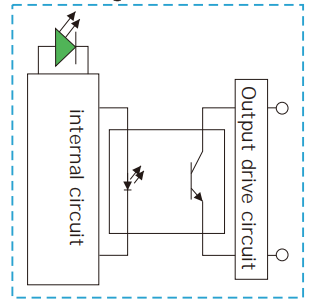

Geben Sie das interne elektrische Blockdiagramm des Moduls aus
Kommunikationsbusschnittstelle
| EtherCAT-Ethemet-Schnittstelle | Schnittstelle | Signal | Signaldefinition | ||
 |
1 | TX+ | Das positive Ende der Datenübertragung | ||
| 2 | TX- | Das negative Ende der Datenübertragung | |||
| 3 | RX+ | Das positive Ende der Datenübertragung | |||
| 4 | / | / | |||
| 5 | / | / | |||
| 6 | RX- | Das negative Ende der Datenübertragung | |||
| 7 | / | / | |||
| 8 | / | / | |||

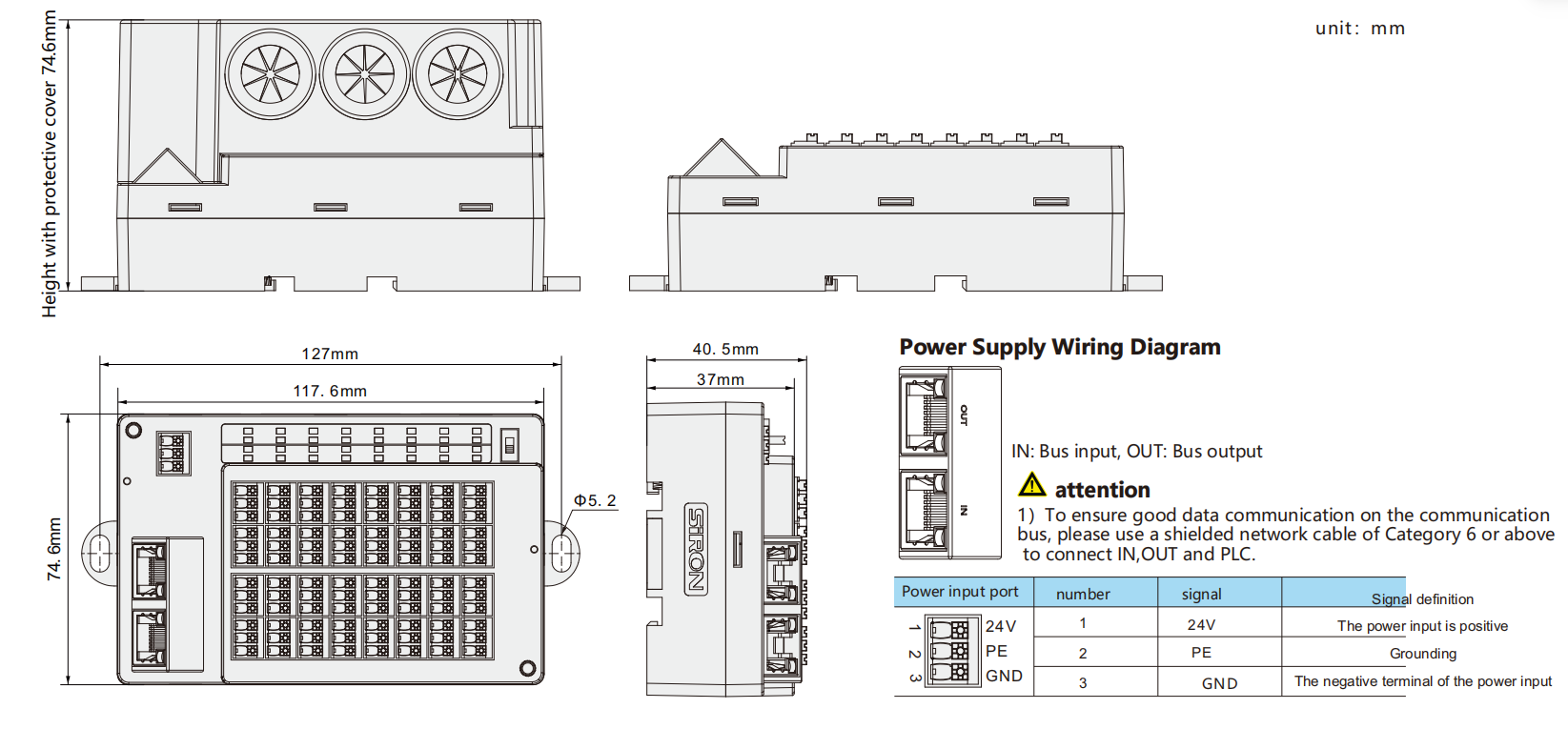

Abmessungen

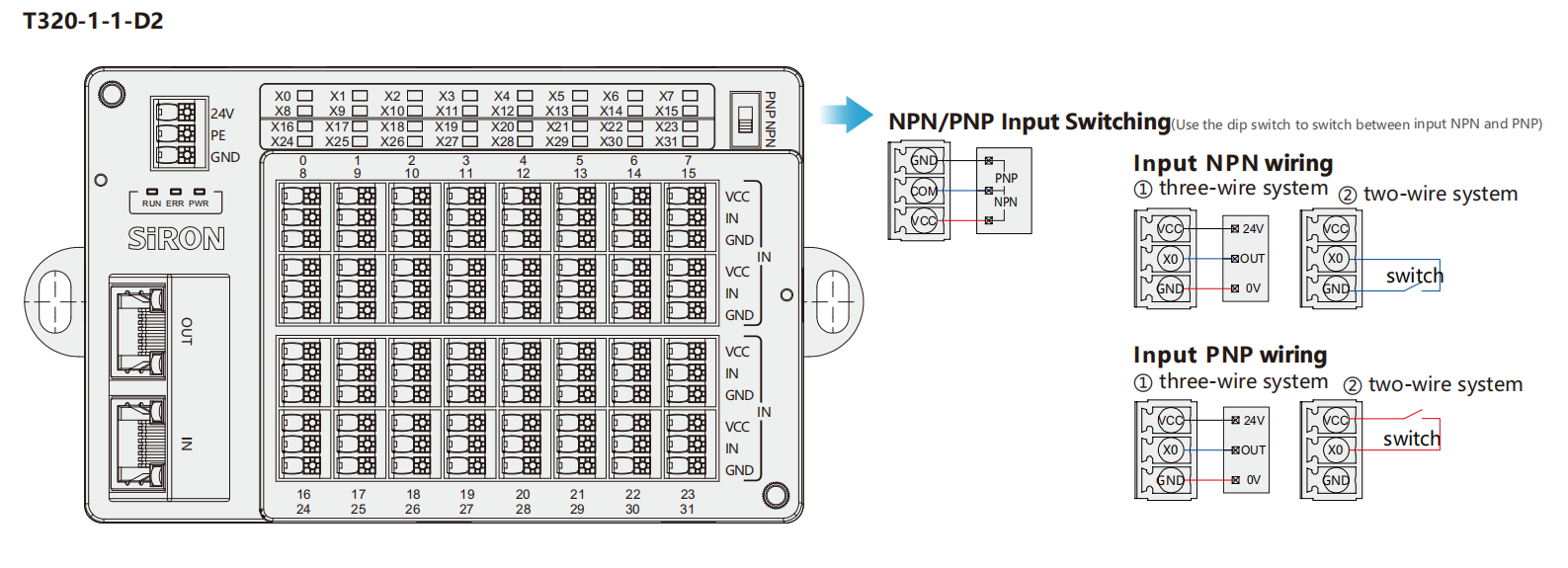

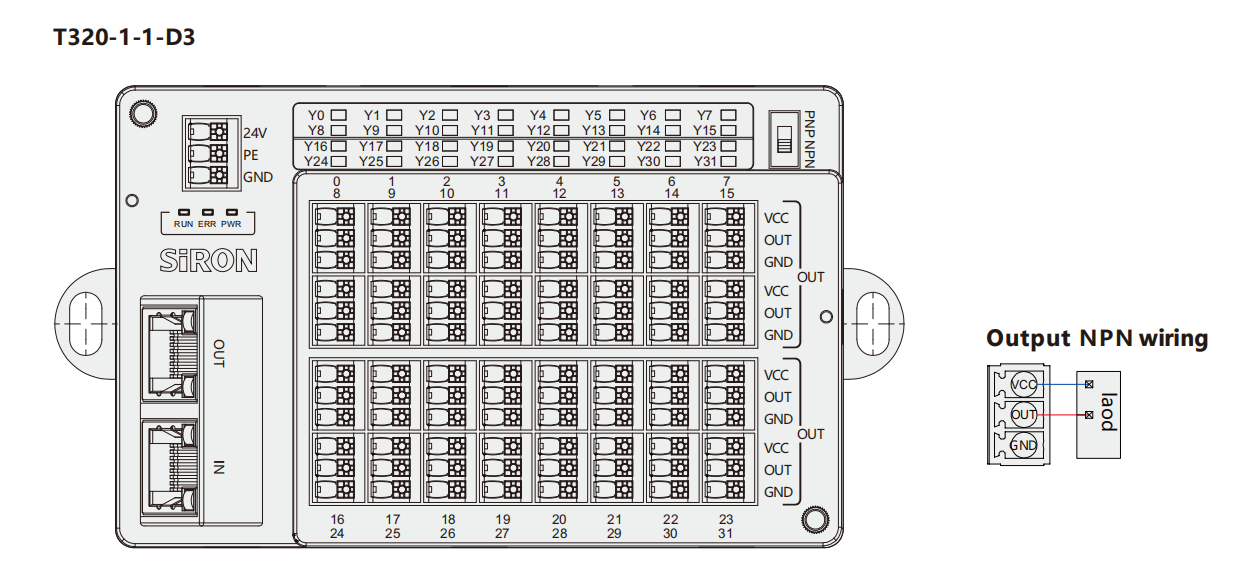

Schaltplan
