Υ460
SiRON
8536411090
Αναφορά επιλογής τύπου

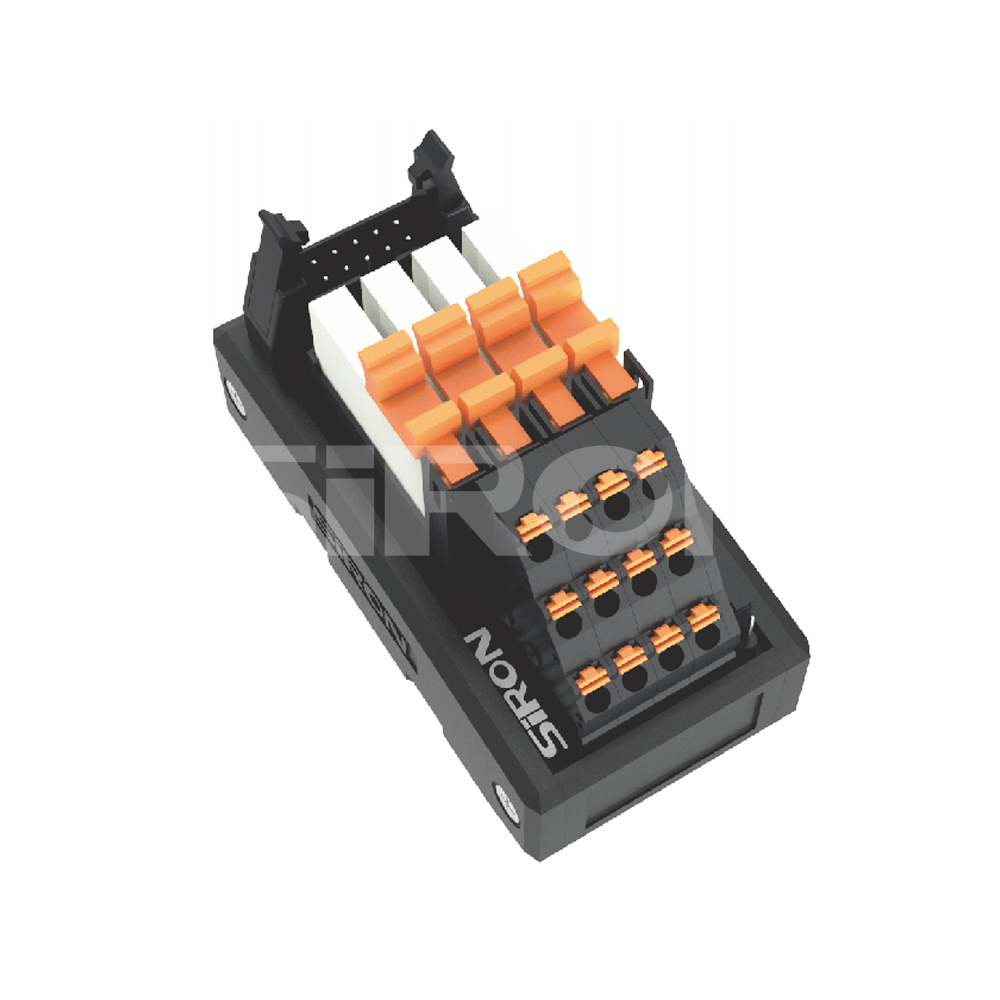

| Μοντέλο | Υ460-4 Υ460-4-Γ |

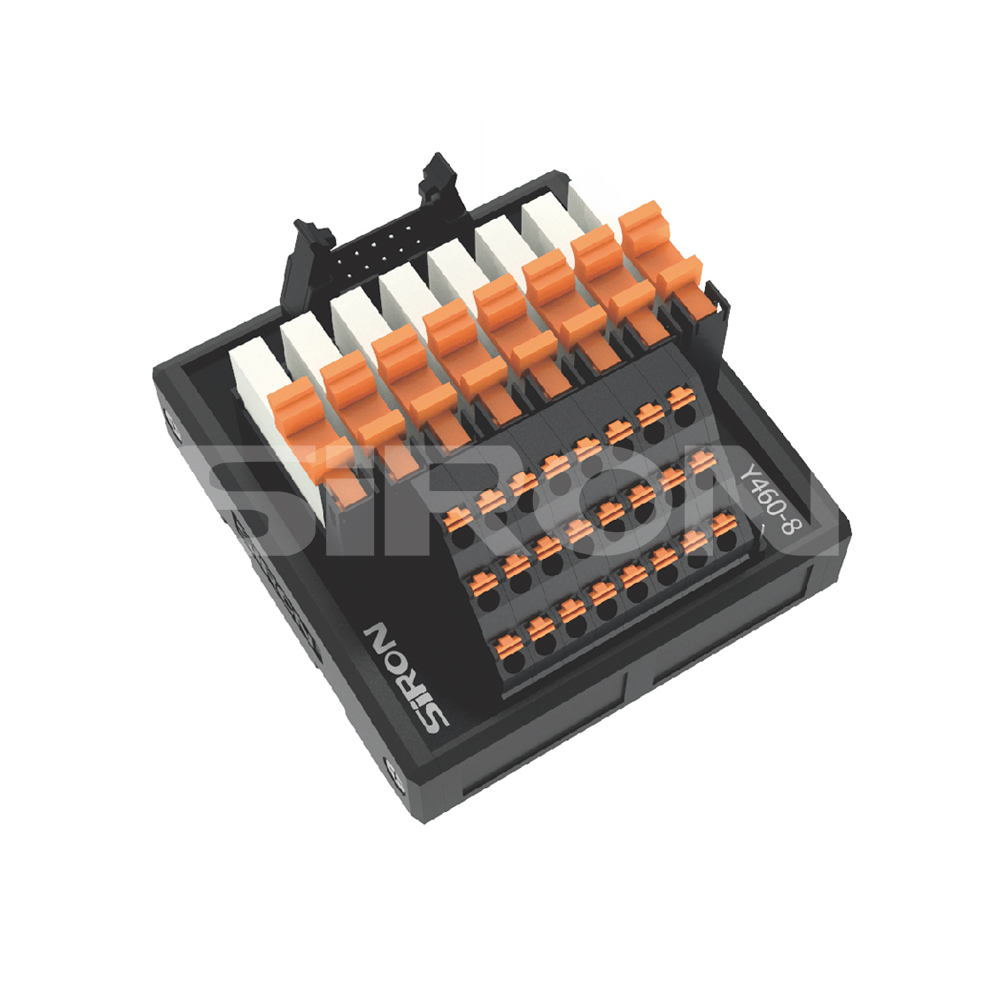

Υ460-8 Υ460-8-Γ |

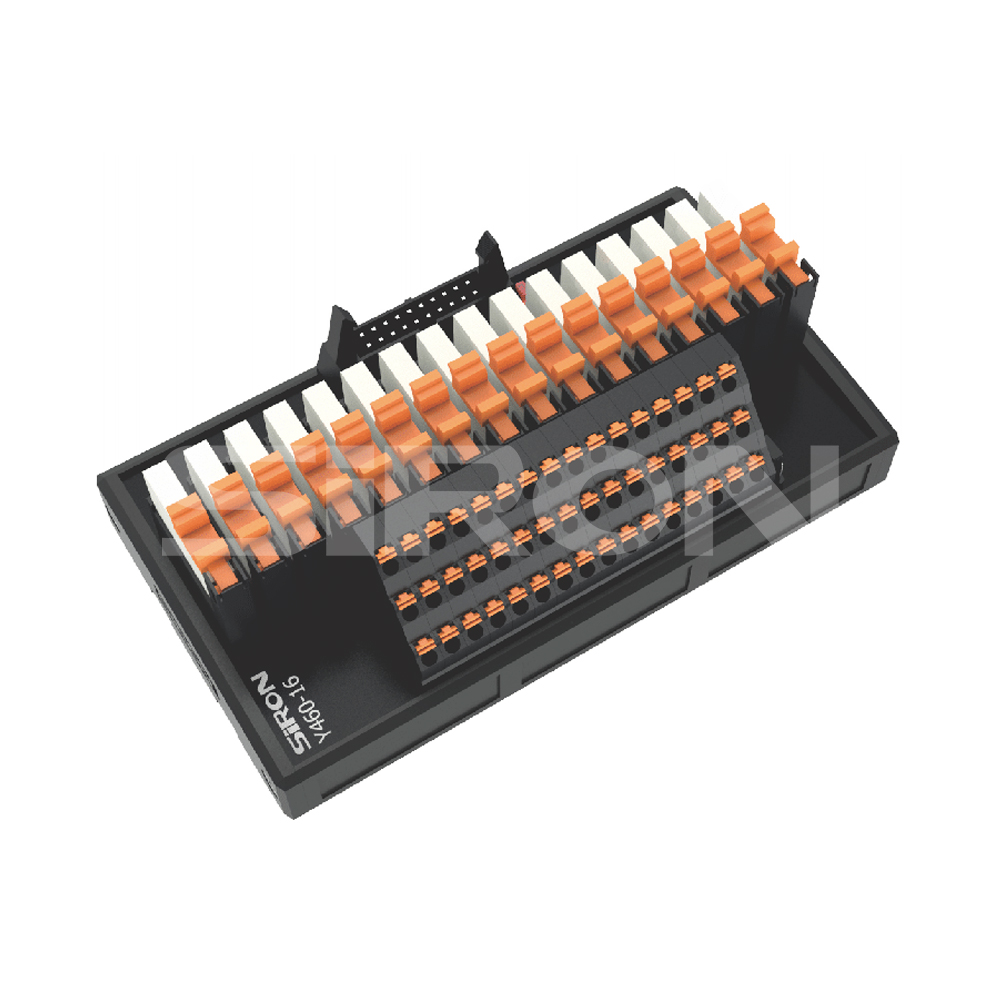

Υ460-16 Υ460-16-Γ |

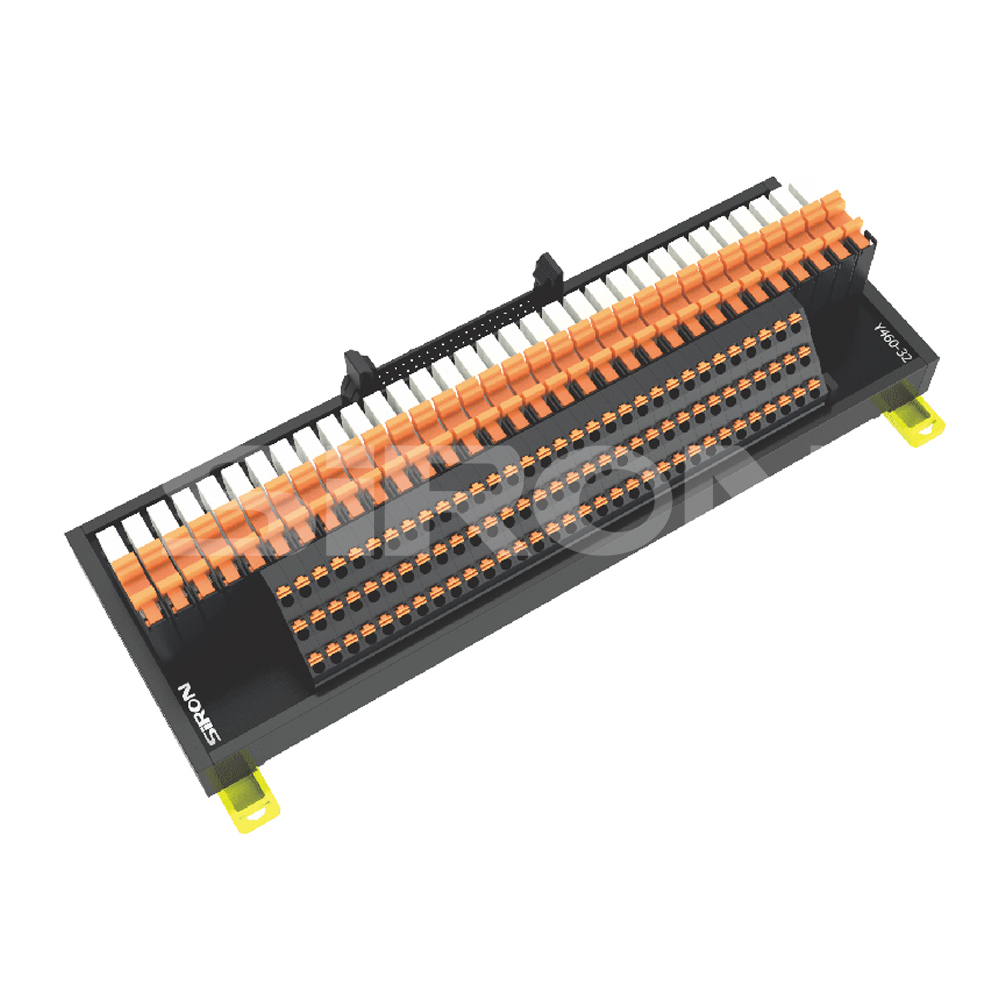

Υ460-32 Υ460-32-Γ |
| Ονομα | 4bit Εξαιρετικά λεπτή μονάδα ρελέ μέσης ισχύος |
8bit Εξαιρετικά λεπτή μονάδα ρελέ μέσης ισχύος |
16bit Εξαιρετικά λεπτή μονάδα ρελέ μέσης ισχύος |
32bit Εξαιρετικά λεπτή μονάδα ρελέ μέσης ισχύος |
Σημείωση: Προσθέστε '-C' μετά το μοντέλο για οικονομία.
Προδιαγραφές
Εισαγωγή |
Λειτουργικό cil (κάθε σημείο του ρελέ) | |
| Ονομαστική τάση | DC24V | |
| Ονομαστικό ρεύμα | 7,5 mA | |
| Αντοχή σε πηνίο | 3388Ω | |
| Τάση λειτουργίας | Ονομαστική τάση 7 0 % | |
| Επαναφορά τάσης | Ονομαστική τάση 5 % | |
| Μέγιστη επιτρεπόμενη τάση | Ονομαστική τάση 1 2 0 % | |
| Ονομαστική κατανάλωση ενέργειας | 170 mW | |
| Αξιολόγηση επαφών |
Αντίσταση επαφής (αρχική) | 100mΩΤα ακόλουθα (με τη μέθοδο πτώσης τάσης 6VDC1A |
| Υλικό επαφής | AgNitype, τύπος AgNi/Επιμεταλλωμένο | |
| Χωρητικότητα επαφής | 6Α 250VAC | |
| Μέγιστη επιτρεπόμενη ισχύς επαφής | 1500VA | |
| Μέγιστη επιτρεπόμενη τάση επαφής | 250 VAC | |
| Μέγιστο επιτρεπόμενο ρεύμα επαφής | 6A(AC) | |
| Ελάχιστο εφαρμοστέο φορτίο (τιμή αναφοράς) | Επιχρυσωμένος τύπος, 1mA1VDC, χωρίς επίχρυσο, 100mA 5VDC | |
| Αντοχή μόνωσης (αρχική) | 1000MΩΤα παραπάνω (χρησιμοποιώντας ένα μετρητή αντίστασης μόνωσης 500V DC, μετρήστε στην ίδια θέση με το στοιχείο τάσης αντοχής) |
|
| Αντοχή σε τάση (αρχική) |
αλληλεπίδραση | 1000Vrms 1 λεπτό (ρεύμα ανίχνευσης: 10mA) |
| Μεταξύ επαφής και λαδιού | 4000Vrms 1 λεπτό (ρεύμα ανίχνευσης: 10mA) | |
| Αξιολόγηση επαφών | Μεταξύ επαφής και πηνίου | 6000V |
| Χαρακτηριστικό χρόνου (αρχικό) |
Χρόνος δράσης | Ονομαστική τάση πηνίου κάτω από 8ms (στους 20℃, εξαιρουμένης της αναπήδησης επαφής) |
| Επαναφορά χρόνου | Ονομαστική τάση πηνίου κάτω από 4ms (στους 20℃, χωρίς αναπήδηση επαφής, χωρίς δίοδο) |
|
| Αντοχή σε κρούση | Λανθασμένος αντίκτυπος | 49m/s⊃2; (Ημιτονοειδής παλμός μισού κύματος: 11ms, χρόνος ανίχνευσης 10μs) |
| Ανθεκτική κρούση | 980m/s⊃2; (Ημιτονοειδής παλμός μισού κύματος: 11ms) | |
| Αντοχή σε κραδασμούς | Κακή λειτουργία δόνησης | 10~55Hz (Ημιτονοειδής παλμός μισού κύματος: 10μs) |
| Ανθεκτική δόνηση | 10~55Hzomplex πλάτος :1,5mm) |
|
| On-oif ζωή | Μηχανική ζωή | Περισσότερες από 5 εκατομμύρια φορές (συχνότητα ενεργοποίησης: 180 φορές ανά λεπτό) |
| χρήση | Συνθήκες χρήσης, μεταφοράς και αποθήκευσης | Θερμοκρασία: -40 ℃ έως 85 ℃ Υγρασία: 5% έως 85% RH (Χωρίς συμπύκνωση ή γλάσο) |
