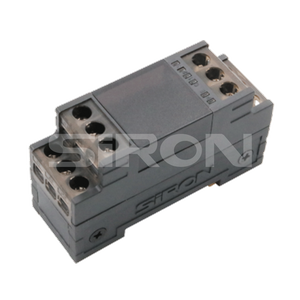

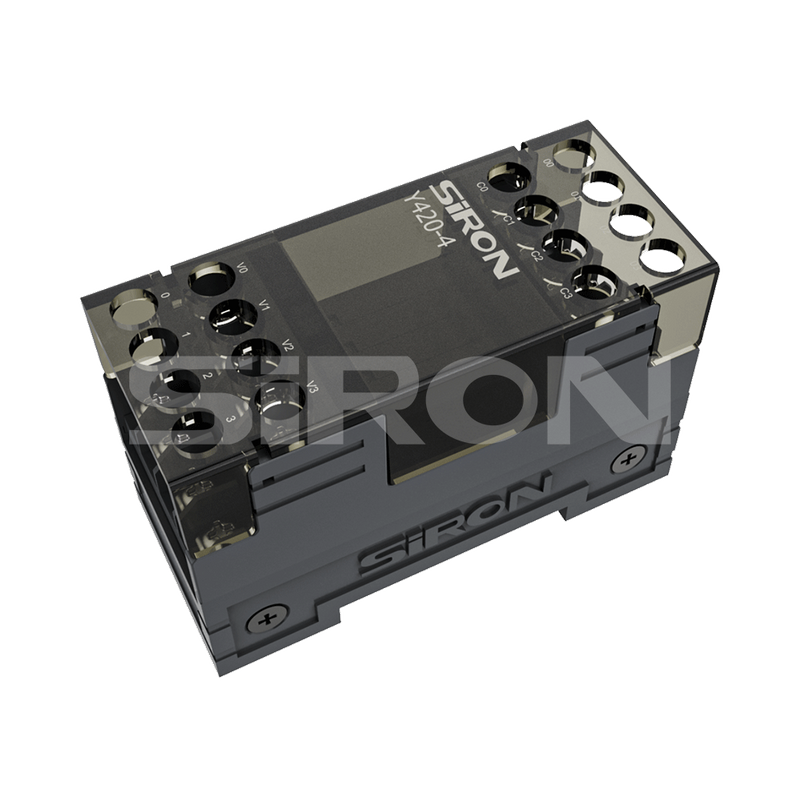

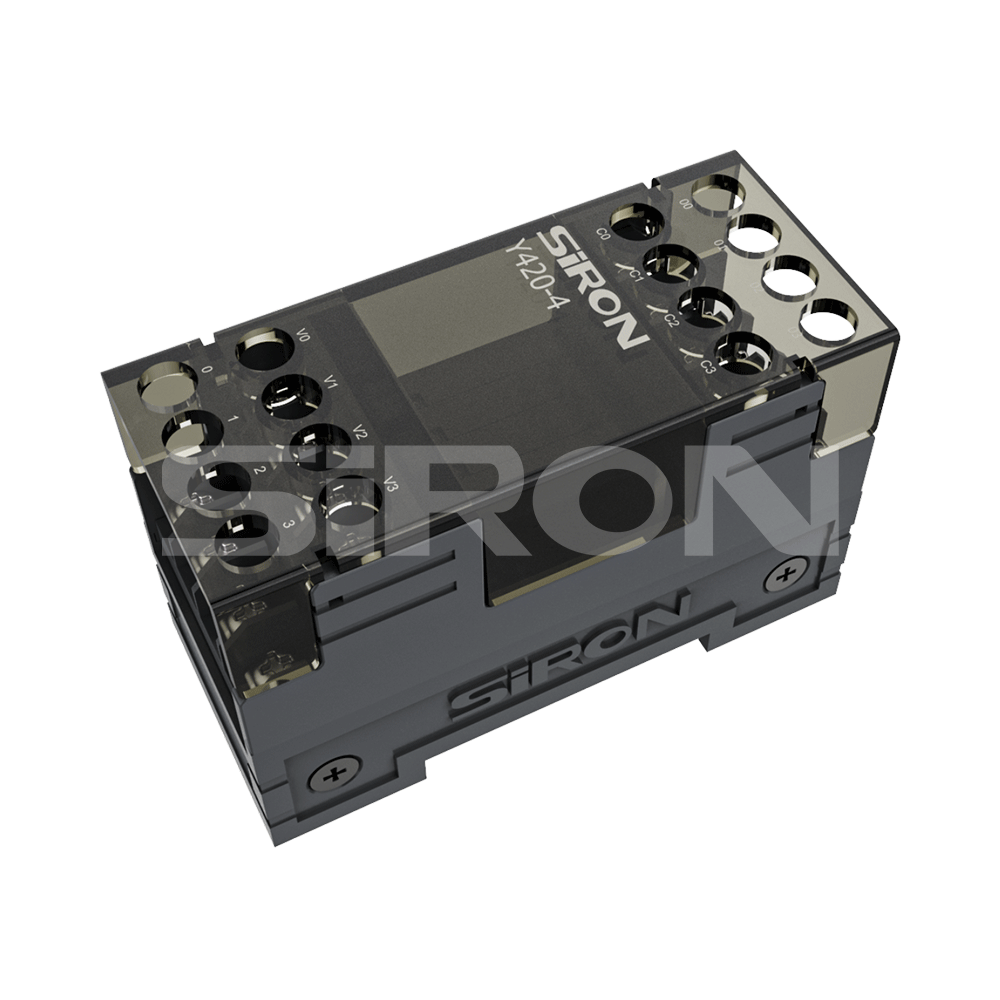

Υ420-4/8
SiRON
8536901100
Σημείωμα
Πριν παραγγείλετε, επιβεβαιώστε τον τύπο και το μέγεθος του φορτίου, επιλέξτε τον κατάλληλο τρόπο ελέγχου.
Σχέδιο προστασίας επαφής, ανατρέξτε σε αυτό το κεφάλαιο προϊόντα
Κατά τη σύνδεση PLC, βεβαιωθείτε ότι χρησιμοποιείτε το αντίστοιχο ειδικό καλώδιο που αναπτύχθηκε από την εταιρεία μας.
Αναφορά επιλογής τύπου

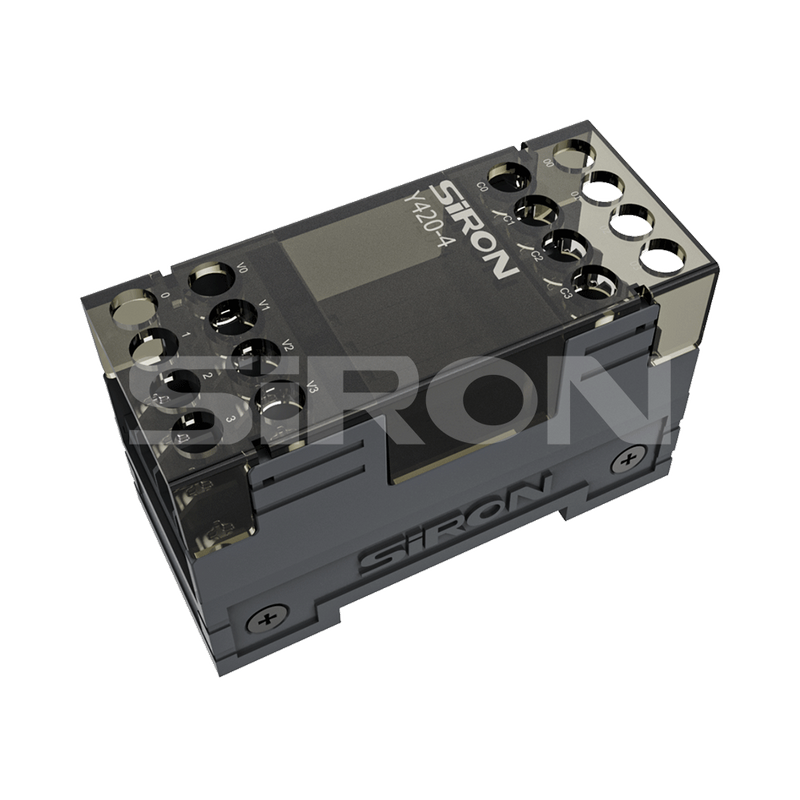

| Ονομα | Μονάδα ρελέ σήματος 4 bit (ρελέ Panasonic) |

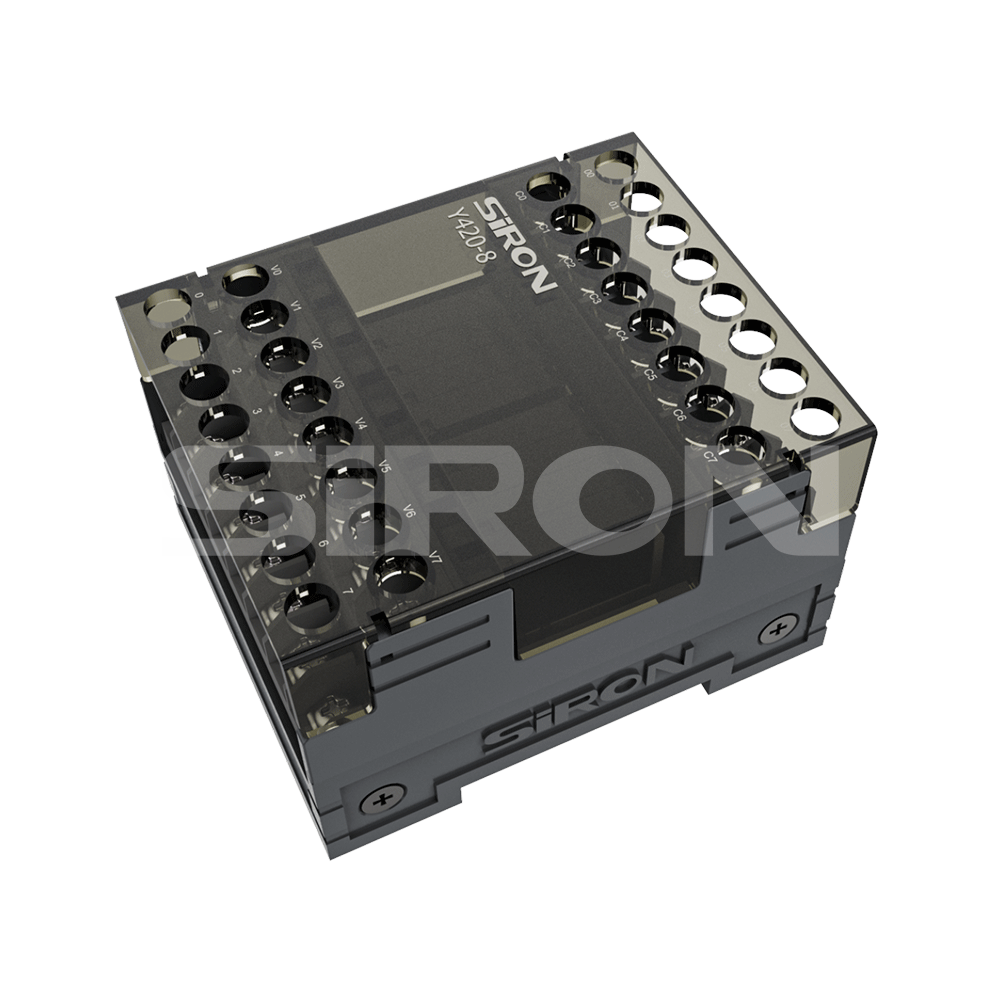

Μονάδα ρελέ σήματος 8 bit (ρελέ Panasonic) |
| Μοντέλο | Υ420-4-0 | Υ420-8-0 |
| Ονομα | Μονάδα ρελέ σήματος 4 bit (ρελέ Omron) | Μονάδα ρελέ σήματος 8 bit (ρελέ Omron) |
Προδιαγραφές
| Προδιαγραφές πηνίου ρελέ | |||
| εισαγωγή | Ονομαστική τάση πηνίου | DC 24V | |
| Ονομαστικό ρεύμα λειτουργίας | 7,5 mA | ||
| Αντοχή σε πηνίο | 3200Q | ||
| Pick-up Voitage | Ονομαστική τάση 70% | ||
| Drop-out τάση | Ονομαστική τάση 5% | ||
| Μέγιστη επιτρεπόμενη τάση | Ονομαστική τάση 120% | ||
| Ονομαστική ισχύς λειτουργίας | 180 MW | ||
| Παραγωγή | Κύκλωμα διακόπτη | ||
| Προδιαγραφές Επικοινωνίας |
Συμφωνία | 1α | |
| αρχική αντίσταση επαφής | 30mΩ (Πτώση τάσης μέσω του DC6V1A Γαλλίας) | ||
| Ονομαστική ικανότητα μεταγωγής (αντιστικό φορτίο) | 5A 250VAC,5A30V DC | ||
| Μέγιστη ισχύς μεταγωγής (αντιστικό φορτίο) | 1250 VA, 150 W | ||
| Μέγιστη ταχύτητα μεταγωγής | 5Α | ||
| Μέγιστη ικανότητα μεταγωγής | 250 VAC, 110 V DC | ||
| Ελάχιστη ικανότητα μεταγωγής | DC 100mv 100uA | ||
| Θύρα COM | Μέγιστη ικανότητα μεταγωγής | 5Α | |
| Expeded Life | Μηχανικός | Περισσότερες από 20 εκατομμύρια φορές (Απενεργοποίηση συχνότητας 180 φορές/λεπτό) | |
| Ηλεκτρολογικά | 100.000 φορές ή περισσότερες (3A250AC, 30 VDC, ανθεκτικό φορτίο) | ||

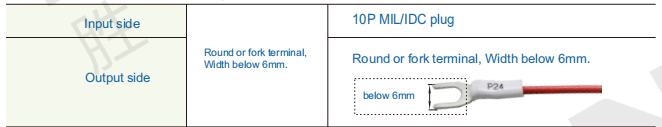

Κατάλληλο τερματικό

Αναφορά επιλογής τύπου

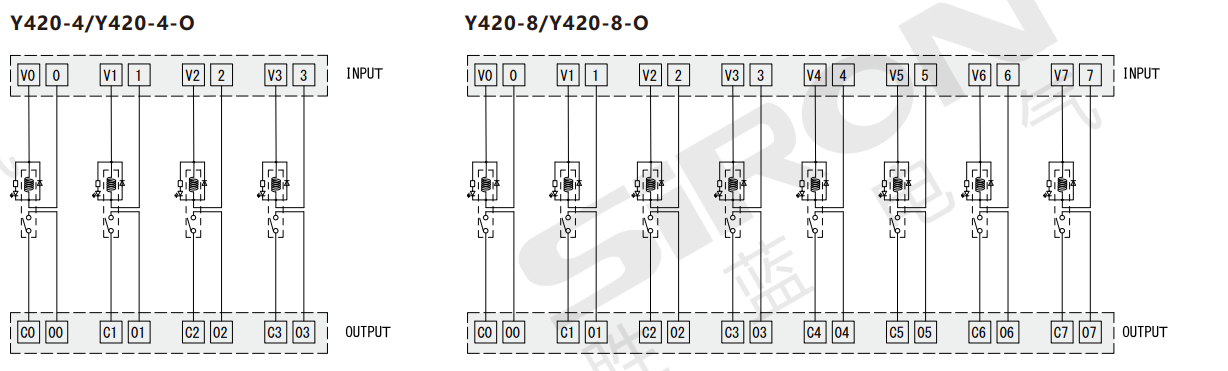

Διάγραμμα καλωδίωσης
| Αντίστοιχες συσκευές εξόδου | Ηλεκτρομαγνητική βαλβίδα, Προειδοποιητική λυχνία, Ρελέ ή Επαφές. | ||
| Ηλεκτρικές ιδιότητες |
Χρόνος δράσης | 10 ms | |
| Ώρα δοκιμής | 5 ms | ||
| ηχήσεις | Θερμοκρασία λειτουργίας | -40℃~70℃ | |
| Χρησιμοποιήστε υγρασία | 5% ~ 85% | ||
Ταυτόχρονα, η αντίστοιχη διεπαφή PNP είναι Y420-P/Y421-P
Κατάλληλο τερματικό

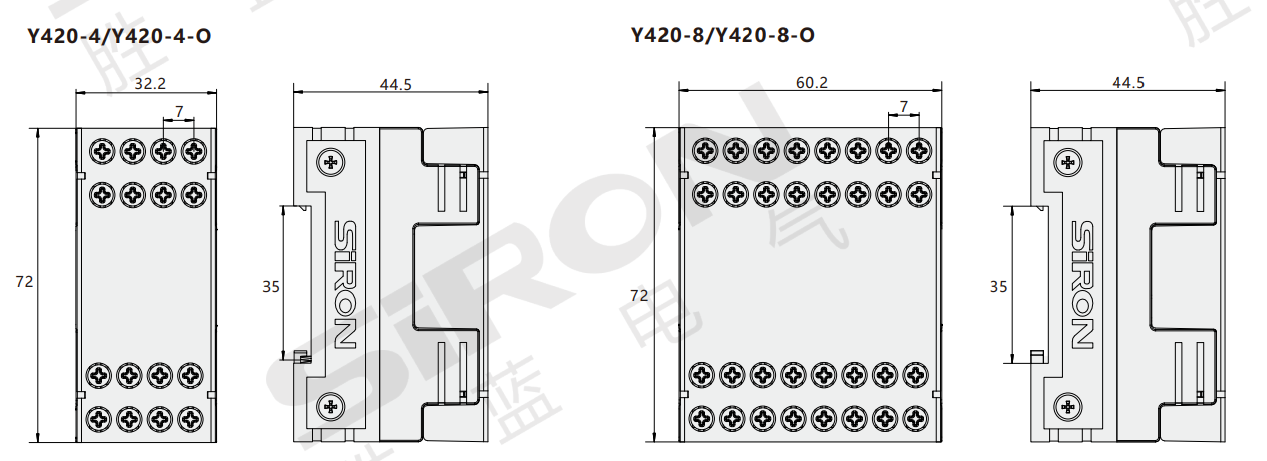

Διαστάσεις

Διάγραμμα καλωδίωσης

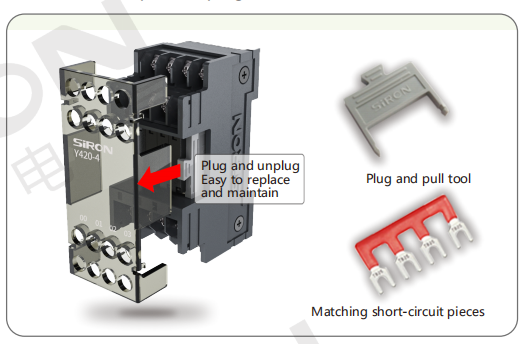

Μπορεί να βγάλει την πρίζα
