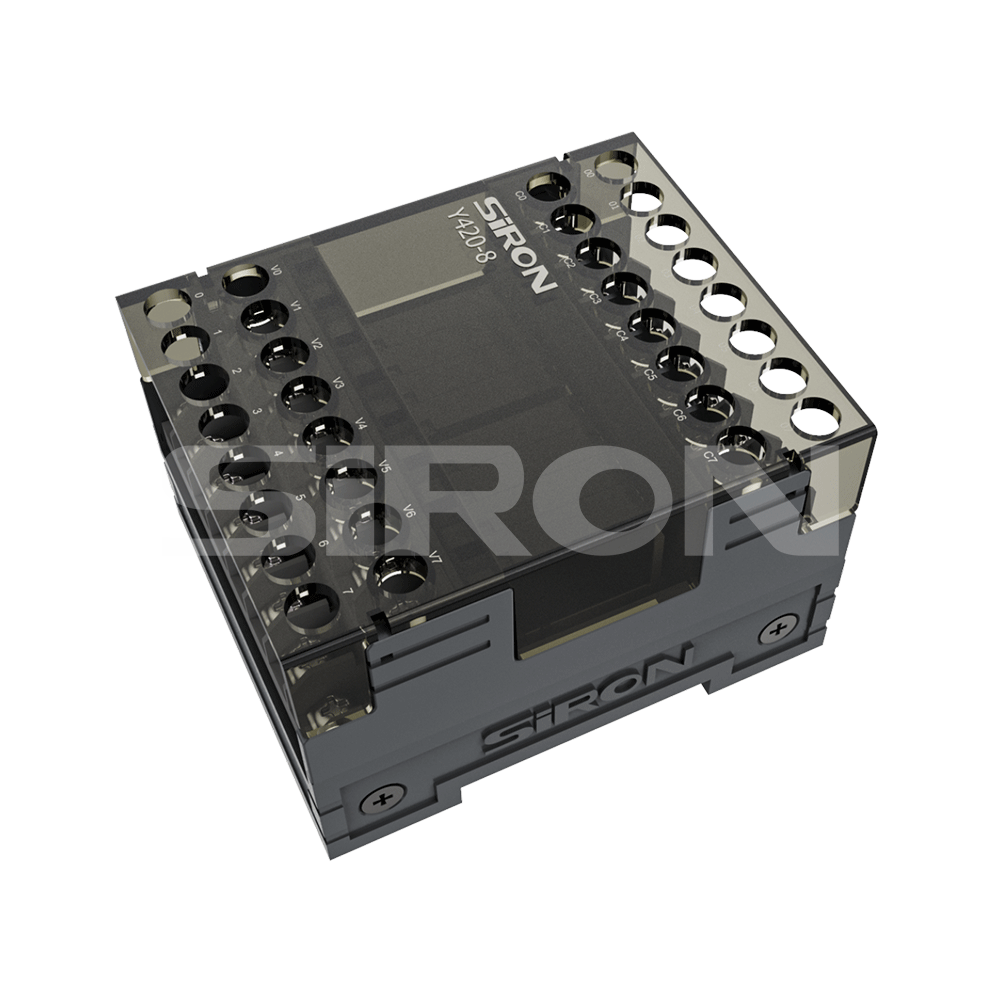

Módulo de relé de señal serie SiRON Y420-4/8

Características

Tamaño mínimo de la industria;
Utilice la serie de relés Panasonic/Omron, alta confiabilidad;
Base extraíble estándar, más conveniente para reemplazar el relé;
Bucle de supresión de sobretensiones de bobina incorporado para extender la vida útil del contacto;
con dispositivo de protección inversa; Indicador de acción LED de un vistazo;
Base de montaje en carril DIN de estándar internacional.

Cantidad:
Disponibilidad:





Preguntar Añadir a la cesta Exportación de PDF

Descripción del Producto

Nota

Antes de realizar el pedido, confirme el tipo y tamaño de la carga y elija la forma adecuada de controlarla.

Esquema de protección de contactos, consulte los productos de este capítulo.

Cuando realice la conexión PLC, asegúrese de utilizar el cable especial correspondiente desarrollado por nuestra empresa.

Referencia de selección de tipo

Nombre	Módulo de relé de señal de 4 bits (relé Panasonic)	Módulo de relé de señal de 8 bits (relé Panasonic)
Modelo	Y420-4-0	Y420-8-0
Nombre	Módulo de relé de señal de 4 bits (relé Omron)	Módulo de relé de señal de 8 bits (relé Omron)

Presupuesto

Especificaciones de la bobina del relé
aporte	Tensión nominal de la bobina		CC 24 V
	Corriente nominal de funcionamiento		7,5 mA
	Resistencia de la bobina		3200Q
	camioneta pickup		Tensión nominal70%
	Voltaje de caída		Tensión nominal5%
	Voltaje máximo permitido		Tensión nominal 120%
	Potencia nominal de funcionamiento		180 megavatios
Producción	Circuito de conmutación
	Especificaciones de contacto	Acuerdo	1a
		resistencia de contacto inicial	30mΩ(Caída de tensión a través del DC6V1A Francia)
		Capacidad de conmutación nominal (carga resistiva)	5A 250VCA, 5A30V CC
		Potencia de conmutación máxima (carga resistiva)	1250VA, 150W
		Voltaje de conmutación máx.	5A
		Capacidad de conmutación máx.	250 VCA; 110 VCC
		Capacidad de conmutación mínima	CC 100 mv 100 uA
	puerto COM	Capacidad de conmutación máx.	5A
	Vida acelerada	Mecánico	Más de 20 millones de veces (frecuencia apagada de 180 veces/min)
		electrico	100.000 veces o más (3A250AC,30VDC, carga resistiva)

Terminal adecuado

5f82b837634ec2da269a473ed68f342f

Referencia de selección de tipo

14a1f4f9-a17a-4cf4-a7fa-79f1e64676e3

Diagrama de cableado

Dispositivos de salida correspondientes		Solenoide, luz de advertencia, relé o contactor.
electricas Propiedades	tiempo de acción	10 ms
electricas Propiedades	tiempo de prueba	5 ms
sondeos	Temperatura de funcionamiento	-40 ℃ ~ 70 ℃
sondeos	Usar humedad	5%~85%
