Y460
SiRON
8536411090
Odkaz na výber typu

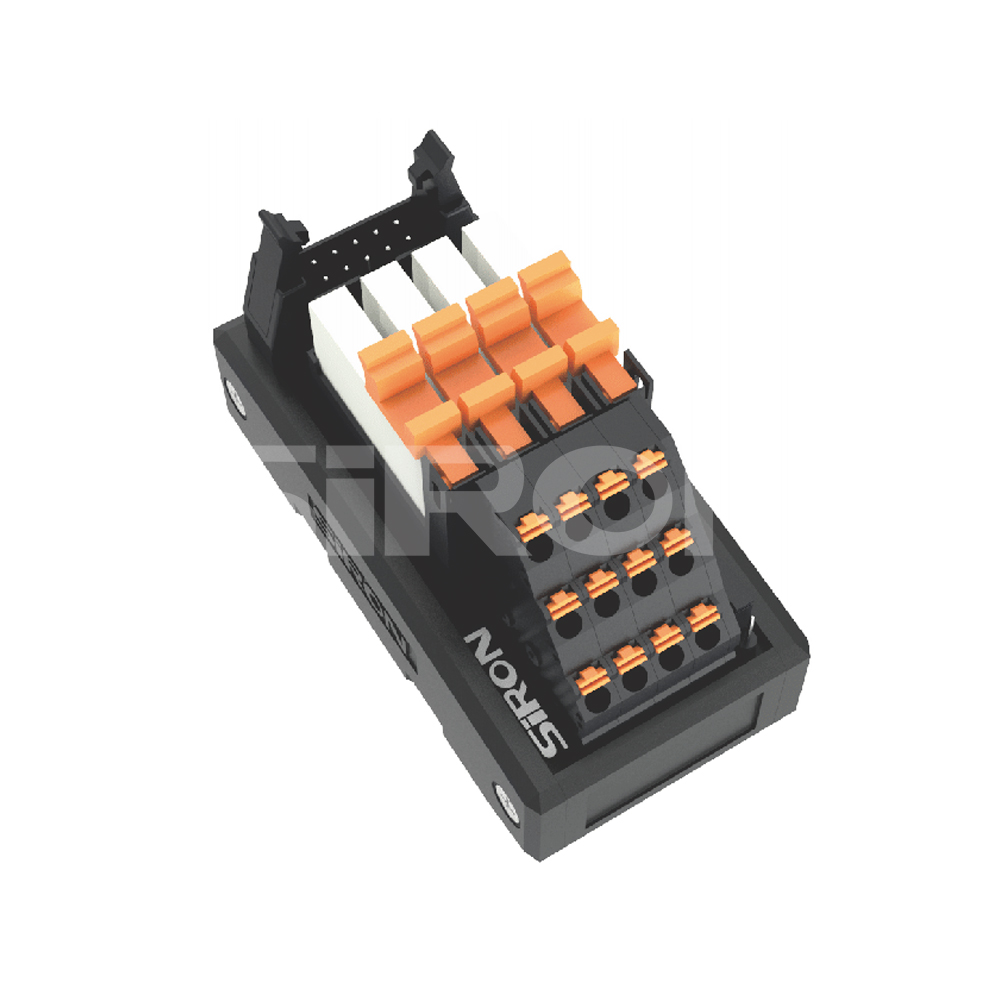

| Model | Y460-4 Y460-4-C |

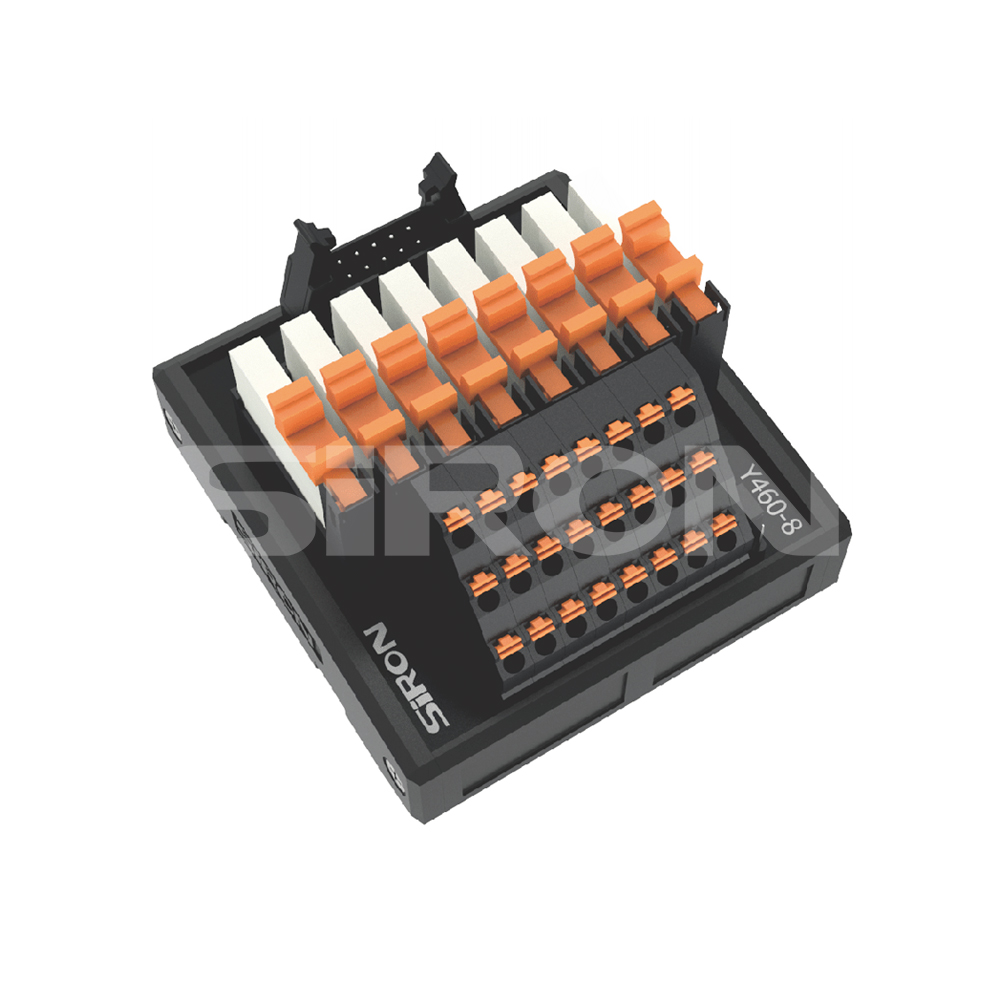

Y460-8 Y460-8-C |

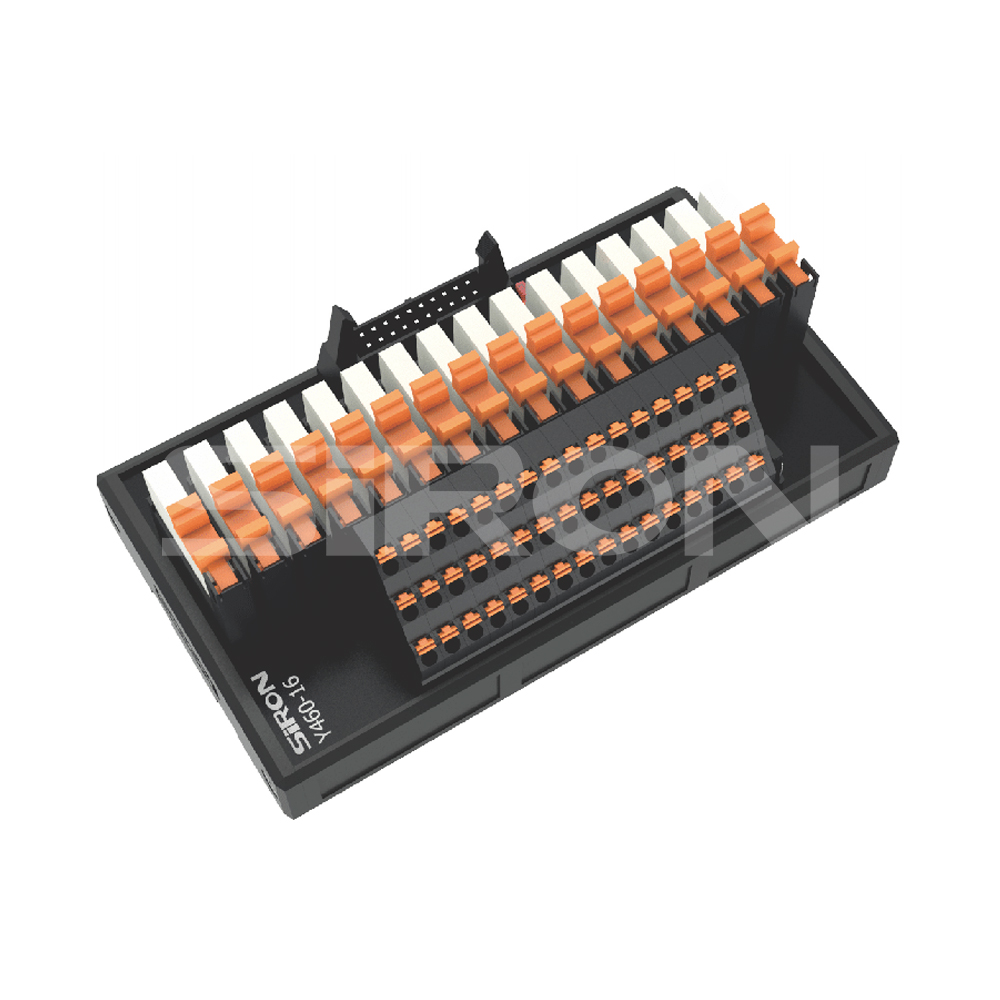

Y460-16 Y460-16-C |

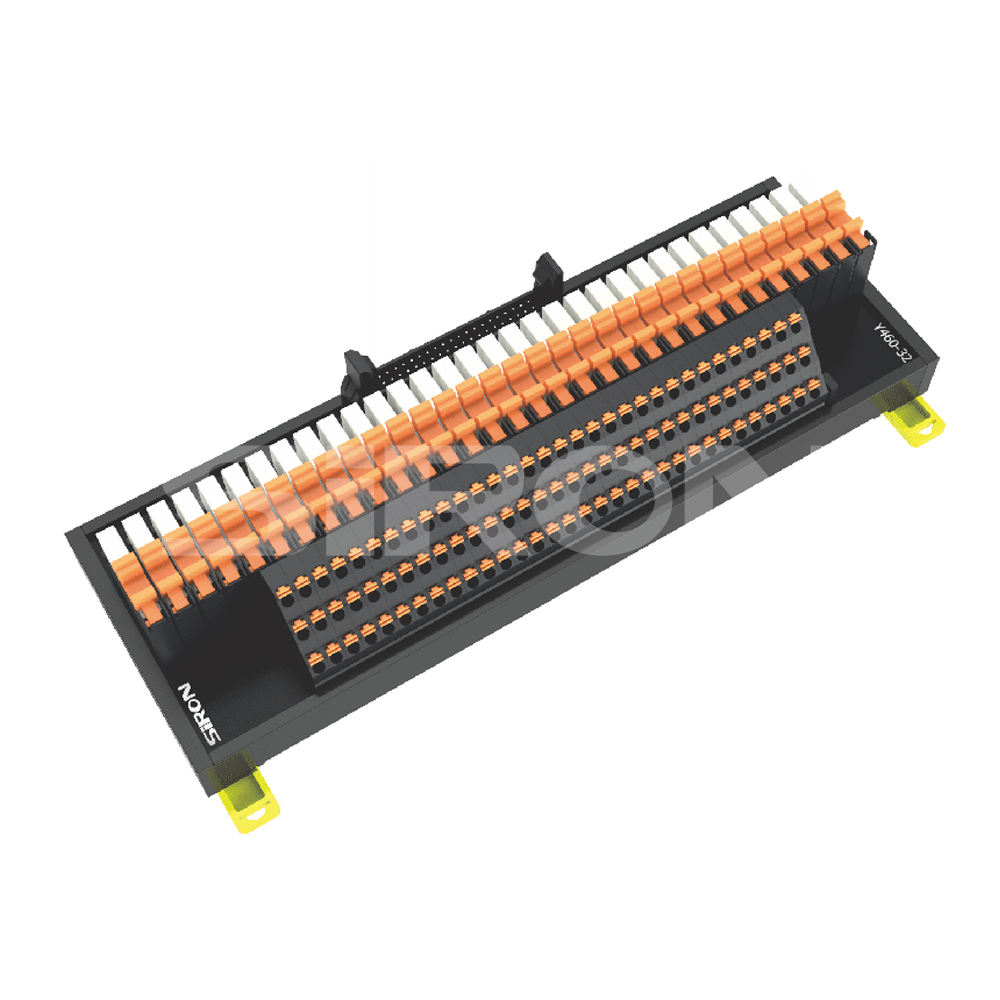

Y460-32 Y460-32-C |
| Meno | 4bitový ultratenký modul relé so stredným výkonom |
8bitový ultratenký modul relé so stredným výkonom |
16bitový ultratenký modul relé so stredným výkonom |
32bitový ultratenký modul relé so stredným výkonom |
Poznámka: Za model pre ekonomiku pridajte '-C'.
Špecifikácie
Vstup |
Prevádzkový cil (každý bod relé) | |
| Menovité napätie | DC 24V | |
| Menovitý prúd | 7,5 mA | |
| Odpor cievky | 3388Ω | |
| Prevádzkové napätie | Menovité napätie 7 0 % | |
| Resetujte napätie | Menovité napätie 5 % | |
| Maximálne prípustné napätie | Menovité napätie 1 2 0 % | |
| Menovitá spotreba energie | 170 mW | |
| Hodnotenie kontaktu |
Kontaktný odpor (počiatočný) | 100mΩ Nasledujúce (metódou poklesu napätia 6VDC1A |
| Kontaktný materiál | AgNitype,AgNi typ/Au-plated | |
| Kapacita kontaktu | 6A 250 V AC | |
| Maximálny povolený ontaktný výkon | 1500 VA | |
| Maximálne povolené dotykové napätie | 250 VAC | |
| Maximálny povolený kontaktný prúd | 6A (AC) | |
| Minimálne použiteľné zaťaženie (referenčná hodnota) | Pokovený typ; 1mA1VDC, bez pokovovania;100mA 5VDC | |
| Izolačný odpor (počiatočný) | 1000 MΩ Vyššie uvedené (pomocou merača izolačného odporu 500 V DC, merajte v rovnakej polohe ako položka výdržného napätia) |
|
| Odolné napätie (počiatočné) |
vzájomný kontakt | 1000 Vrms 1 minúta (detekčný prúd: 10 mA) |
| Medzi kontaktom a olejom | 4000 Vrms 1 minúta (detekčný prúd: 10 mA) | |
| Hodnotenie kontaktu | Medzi kontaktom a cievkou | 6000V |
| Časová charakteristika (počiatočná) |
Čas akcie | Menovité napätie cievky pod 8 ms (pri 20 ℃, bez odrazu kontaktu) |
| Vynulovať čas | Menovité napätie cievky pod 4 ms (pri 20 ℃, bez odskoku kontaktu, bez diódy) |
|
| Odolnosť proti nárazu | Nesprávny dopad | 49 m/s⊃2; (Sínusový polvlnový impulz: 11 ms, čas detekcie 10 μs) |
| Odolný dopad | 980 m/s⊃2; (Sínusový polvlnový pulz: 11 ms) | |
| Odolnosť voči vibráciám | Nesprávne fungujúce vibrácie | 10~55Hz (sínusový polvlnový impulz: 10μs) |
| Odolné vibrácie | 10 ~ 55 Hz komplexná amplitúda : 1,5 mm) |
|
| On-oif život | Mechanická životnosť | Viac ako 5 miliónov krát (frekvencia zapnutia a vypnutia: 180 krát za minútu) |
| použitie | Podmienky používania, prepravy a skladovania | Teplota: -40 ℃ až 85 ℃ Vlhkosť: 5% až 85% RH (bez kondenzácie alebo námrazy) |
