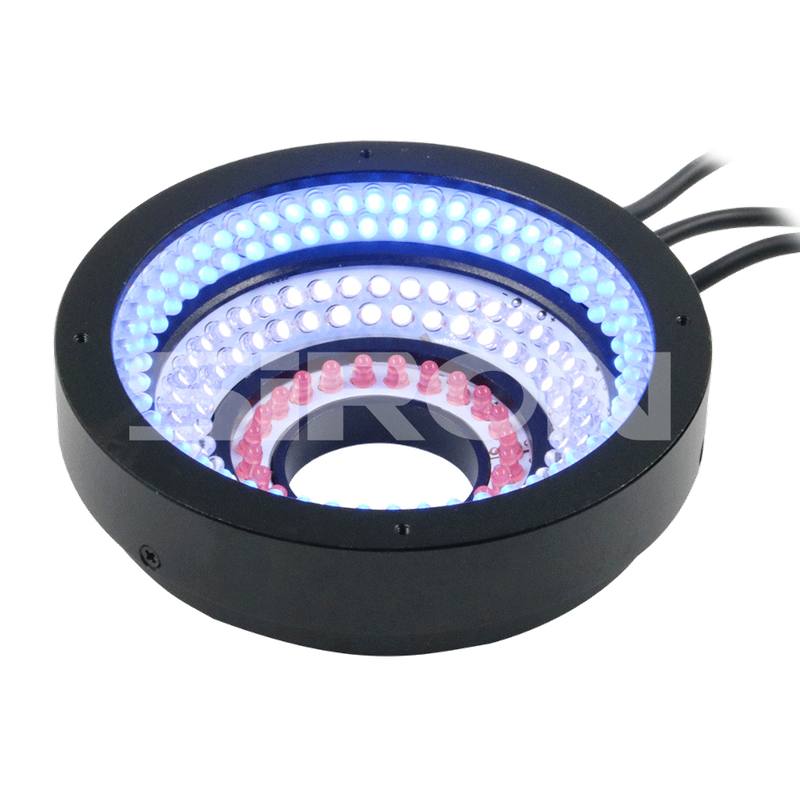

AOI-Lichtquelle der Serie SiRON K732

Über die Auswahl

Auswahlbeispiel:

K732-100-RWB bezeichnet die K732-Serie mit einem Durchmesser von 100 mm und der Farbe der Lichtquelle ist von innen nach außen rot, weiß und blau.

Hinweis: 1. R – rot; G – grün; B - blau; W - weiß; IR – Infrarot; UV-Ultraviolett.

            2. RGBW vier Farben können gemischt werden.

            3. Wählen Sie die volle Farbe der Lichtquelle: von innen nach außen.

Spezifikationen

Name	Aollichtquelle
Aussehen
Stromspannung	24V DC
Betriebstemperatur	-10~+60℃
Arbeitsfeuchtigkeit	20 ~ 85 % (keine Zerstäubung)
Regler	Punktlichtquelle 24V Konstantstromregler
Anwendungsbereich	Überprüfen Sie die Schweißqualität von Leiterplattenkomponenten; Erkennung von Schweißfehlern bei Leiterplatten; Erkennung gedruckter Zeichen
Wellenlänge und Farbtemperatur	W: 6500 K, B: 465–470 nm, R: 620–630 nm, IR: 850–940 nm, G: 525–530 nm, UV: 365–395 nm

Beispiel

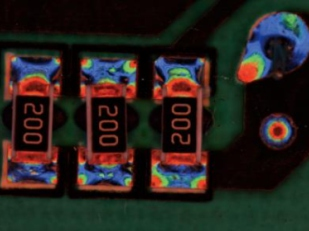

Inspektion von Metalllötstellen,                                                                    Stifthöhenunterschieden und Defekten

Bessere Ergebnisse werden durch Unterscheiden erzielt. Gute Ergebnisse werden durch Unterscheiden erzielt

basierend auf RGB-Dreifarbänderungen. basierend auf RGB-Dreifarbänderungen.

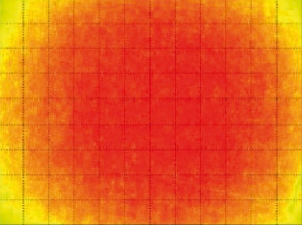

Karte der Homogenitätsverteilung



LED=100, Sichtfeld: 30×40 mm                                                   LE D=270, Sichtfeld: 90×120 mm

der BeleuchtungskennlinieDiagramm

Verwandte Produkte

Regler			Verlängerungskabel
	Analoger Controller K790/P.065	Digitaler Controller K791/S.067		K019-2-XXXX (Sonderlängen verfügbar; Länge vor Bestellung bestätigen)

Dimension
