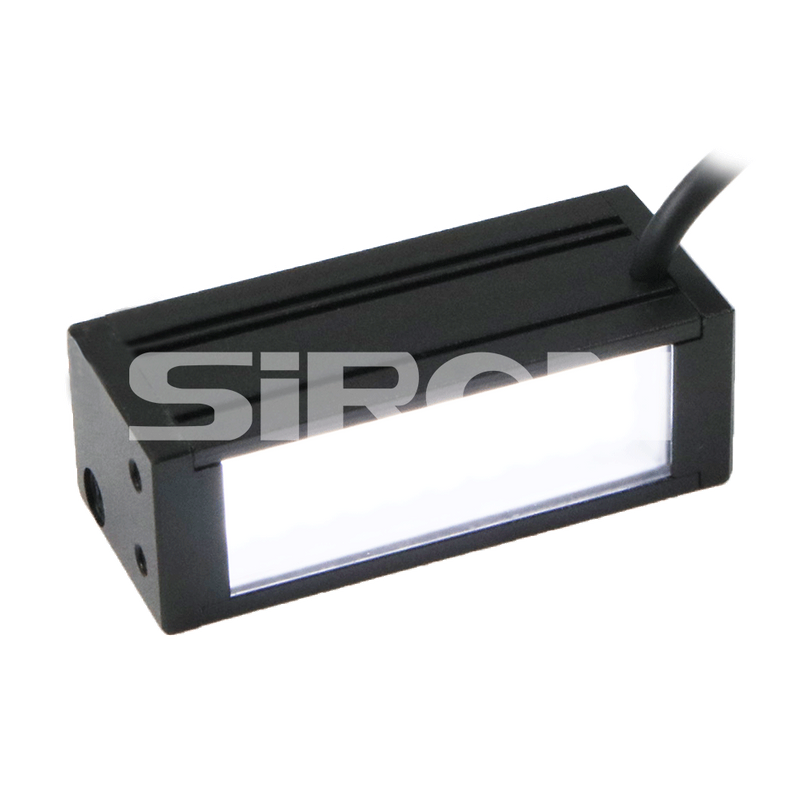

Highlight-Bar-Lichtquelle der Serie SiRON K710

Über die Auswahl

Auswahlbeispiel: K710-4216-R bezeichnet die K710-Serie, die Länge der Leuchtzone beträgt 42 mm, die Breite der Leuchtzone beträgt 16 mm und die Farbe der Lichtquelle ist rot.

Hinweis: R – rot; G – grün; B - blau; W - weiß; IR – Infrarot; UV-Ultraviolett.

                                                                                                                                                                                                                  mm

Anzahl der LED-Reihen	3 Reihen	Anzahl der LED-Reihen	6 Reihen
Länge der lichtemittierenden Fläche	42,53,60,80,100,130,150,180,200, 250,300,350	Länge der lichtemittierenden Fläche	60,80,100,125,150,180,200,250, 300,350,400,450,500,600,700
Breite der lichtemittierenden Fläche	16	Breite der lichtemittierenden Fläche	30
Anzahl der LED-Reihen	10 Reihen
Länge der lichtemittierenden Fläche	50.100.150.200.250.300.350.400.450.500.550.600,
Breite der lichtemittierenden Fläche	50



Spezifikationen

Name	Highlight-Bar-Lichtquelle

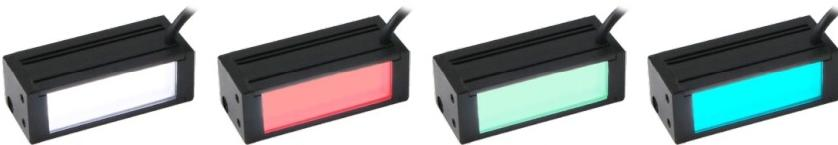

Aussehen	Weiß Rot Grün Blau
Stromspannung	24V DC
Betriebstemperatur	-10~+60℃
Arbeitsfeuchtigkeit	20 ~ 85 % (keine Zerstäubung)
Regler	Analoger Controller; Digitaler Controller; Stroboskop-Controller
Anwendungsbereich	Erkennung von LCD-Panel-Defekten; Erkennung von Oberflächenrissen; Erkennung von Oberflächenfehlern bei Feinmetall
Wellenlänge und Farbtemperatur	W: 6500 K, B: 465–470 nm, R: 620–630 nm, IR: 850–940 nm, G: 525–530 nm, UV: 365–395 nm

Beispiel



für die Metallkonturprüfung                                                                 Barcode-Erkennung

Hervorgehobene strukturierte Lichtquelle mit gleichmäßiger Ausleuchtung durch gegenläufige lineare Beleuchtung

Schrägbeleuchtung zur klaren Visualisierung von Lichtquellen, um klare und lesbare Barcodes zu gewährleisten.

 die Metallkontur.

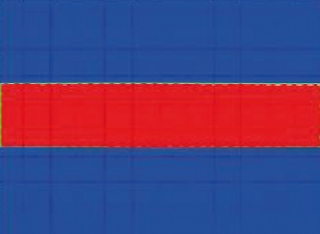

Karte der Homogenitätsverteilung



Dunkelfeld: 150 × 110 mm Hellfeld: 150 × 110 mm

Diagramm der Beleuchtungskennlinie

Verwandte Produkte

Regler				Verlängerungskabel
	Analoger Controller K790/P.065	Digitaler Controller K791/S.067	Strobe-Controller K792/P.069		K019-2-XXXX (Sonderlängen verfügbar; Länge vor Bestellung bestätigen)

Dimension

3 Reihen LEDs

6 Reihen LEDs

10 Reihen LEDs
