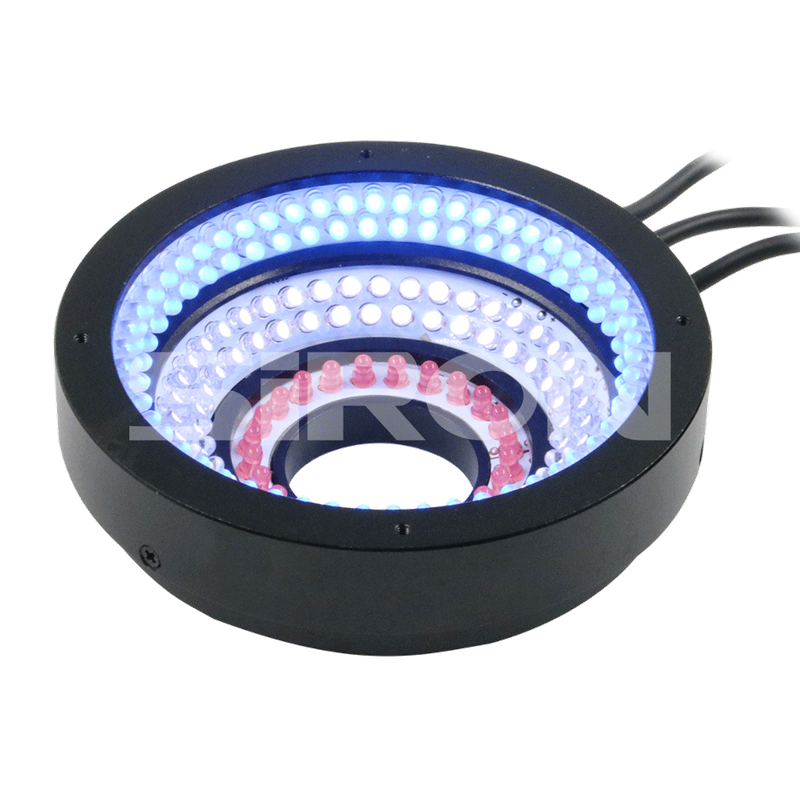

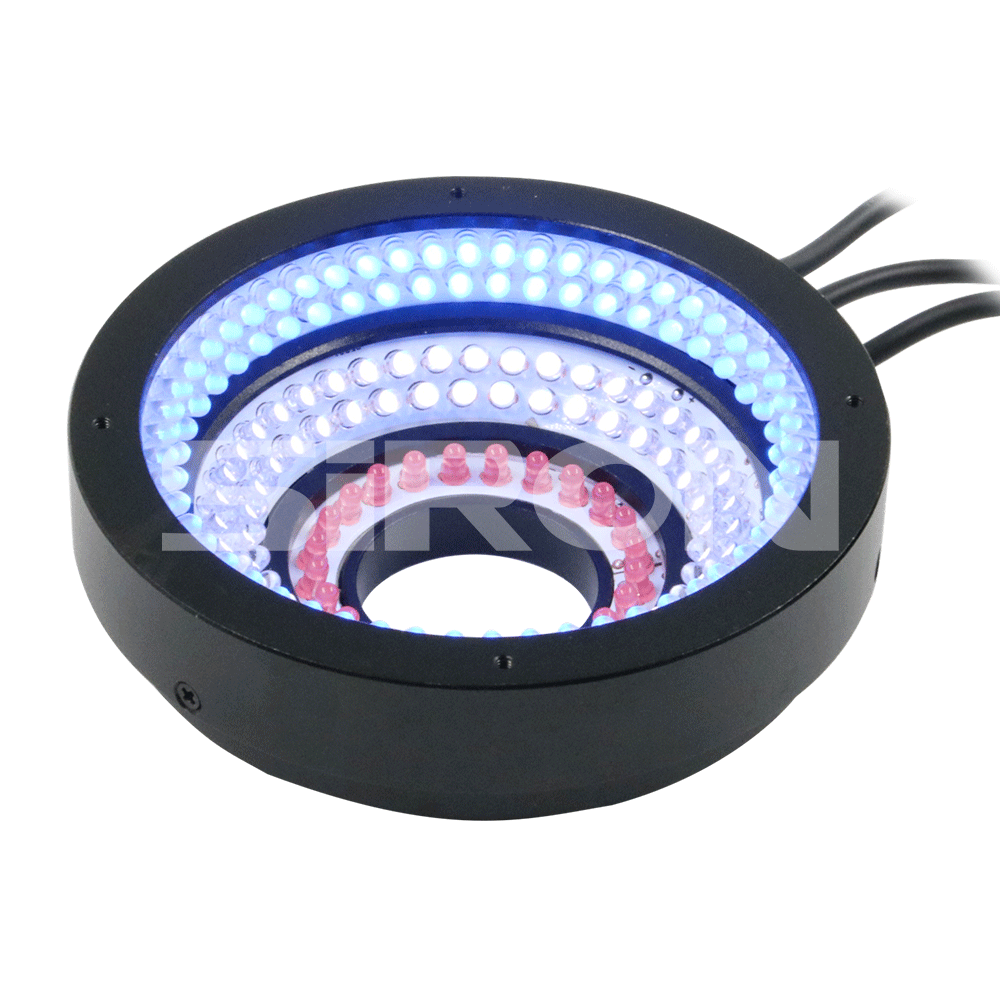

Sorgente luminosa AOI serie SiRON K732

A proposito di selezione

Esempio di selezione:

K732-100-RWB indica la serie K732, con un diametro di 100 mm, e il colore della sorgente luminosa è rosso, bianco e blu dall'interno verso l'esterno.

Nota: 1. R - rosso; G - verde; B - blu; W - bianco; IR - infrarossi; UV-Ultra Violetto.

            2. I quattro colori RGBW possono essere miscelati.

            3. scegli la sorgente luminosa a colori: dall'interno all'esterno.

Specifiche

Nome	Una fonte di luce
Aspetto
Voltaggio	24 V CC
Temperatura operativa	-10～+60℃
Umidità di lavoro	20~85% (nessuna atomizzazione)
Controllore	Sorgente luminosa puntiforme Controller a corrente costante 24V
Ambito di applicazione	Controllare la qualità della saldatura dei componenti del circuito; rilevamento dei difetti di saldatura della scheda PCB; rilevamento dei caratteri stampati
Lunghezza d'onda e temperatura del colore	W:6500K B:465～470nm R:620～630nm IR:850～940nm G:525～530nm UV:365～395nm

Esempio



di ispezione della saldatura metallica                                                                   Ispezione dei difetti della differenza di altezza del perno

I migliori risultati si ottengono distinguendo. I buoni risultati si ottengono distinguendo

basato su cambiamenti di tre colori RGB. basato su cambiamenti di tre colori RGB.

Mappa di distribuzione dell'uniformità



LED=100, Campo visivo: 30×40 mm                                                   LE D=270, Campo visivo: 90×120 mm

dell'illuminazioneGrafico delle caratteristiche

Prodotti correlati

Controllore			Cavo di prolunga
	Controller analogico K790/P.065	Controllore digitale K791/P.067		K019-2-XXXX (Lunghezze personalizzate disponibili; confermare la lunghezza prima dell'ordine)

Dimensione
