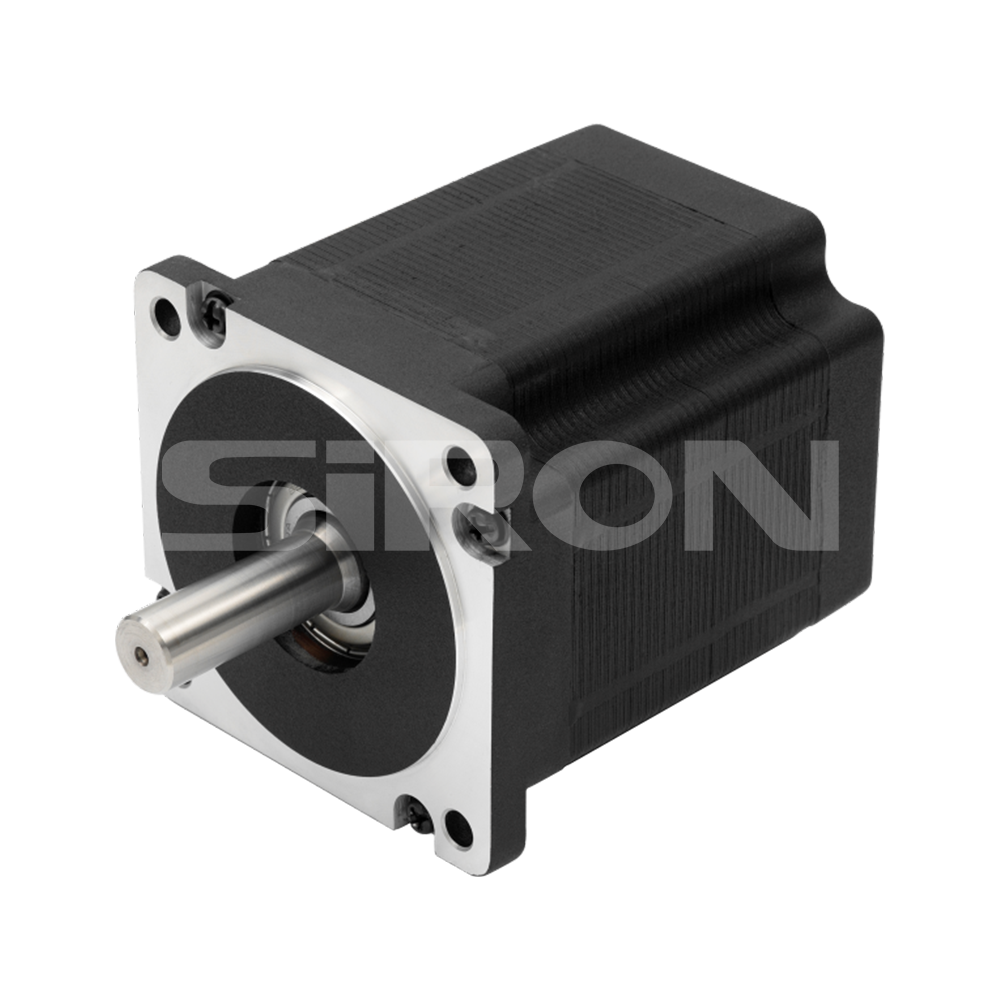

M271-86
SiRON
8501109990
Về lựa chọn
Ví dụ lựa chọn: M271-86-2002 đại diện cho động cơ bước ba pha dòng M271, có kích thước khung 86mm, mô-men xoắn giữ 2N.m và phím một trục.
Đặc điểm kỹ thuật
| Người mẫu | Dòng M271-86 | ||
| Chơi xuyên tâm | 0,025mm@500g | Góc bước | 1,2° |
| Chơi theo trục | 0,075mm@1000g | Độ chính xác góc bước | ±5%(Toàn bộ bước được dỡ bỏ) |
| Lực xuyên tâm tối đa | 220N (cách mặt bích 20mm) | Điện trở cách điện |
100MΩ,500VDC |
| Lực trục tối đa | 60N | Nhiệt độ môi trường xung quanh | -20oC~+50oC |
| Độ bền điện môi | 1200VAC/1s | Lớp cách nhiệt | Lớp B |
Kích thước
Tính chất điện
| Người mẫu | M271-86-2002 | M271-86-4522 | M271-86-4522A | M271-86-6782 | M271-86-6782A |
| Ổ đĩa chuyển đổi | M281-3722 | M281-3722 | M281-3606 | M281-3722 | M281-3606 |
| Hiện tại mỗi giai đoạn | 1.75 | 2 | 5.8 | 2.25 | 5.2 |
| mô-men xoắn Hokding | 2 | 4.52 | 4.52 | 6.78 | 6.78 |
| mô-men xoắn định vị | 0.08 | 0.15 | 0.15 | 0.26 | 0.26 |
| Mỗi điện trở | 4.25 | 5.8 | 0.97 | 9 | 1.8 |
| Mỗi điện cảm | 11 | 23 | 3.2 | 41 | 8 |
| Số lượng dây dẫn | 6 | 6 | 6 | 6 | 6 |
| Khoảnh khắc bất lực | 1120 | 2200 | 2200 | 3300 | 3300 |
| cân nặng | 1.65 | 2.7 | 2.7 | 3.8 | 3.8 |
| Chiều dài cơ thể | 67 | 97 | 97 | 127 | 127 |
Sơ đồ nối dây
Đường cong tần số khoảng cách
