محرك متدرج ثلاثي الطور من سلسلة SiRON M271-86

حول الاختيار

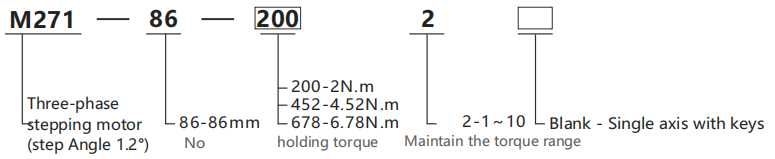

مثال للاختيار: يمثل M271-86-2002 المحرك المتدرج ثلاثي الطور من سلسلة M271، بحجم إطار يبلغ 86 مم، وعزم دوران قدره 2 نيوتن متر، ومفتاح أحادي المحور.

مواصفة

نموذج	سلسلة M271-86
اللعب الشعاعي	0.025 ملم عند 500 جرام	زاوية الخطوة	1.2 درجة
اللعب المحوري	0.075 ملم عند 1000 جرام	دقة زاوية الخطوة	±5% (تم تفريغ الخطوة بأكملها)
القوة الشعاعية القصوى	220N (20 مم بعيدًا عن الحافة)	مقاومة العزل	100 ميجا أوم، 500 فولت تيار مستمر
القوة القصوى المحورية	60 ن	درجة الحرارة المحيطة	-20 درجة مئوية ~ +50 درجة مئوية
قوة عازلة	1200 فولت تيار متردد/1 ثانية	فئة العزل	الفئة ب

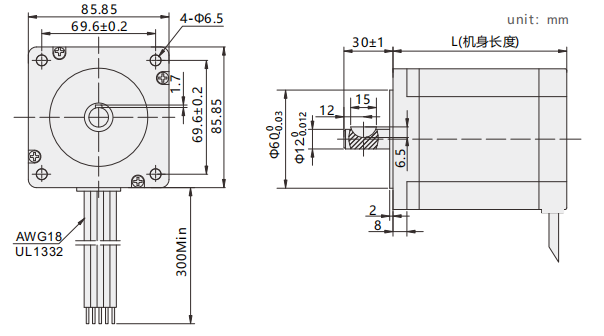

أبعاد

الخصائص الكهربائية

نموذج	M271-86-2002	M271-86-4522	M271-86-4522A	M271-86-6782	M271-86-6782A
محرك المحول	M281-3722	M281-3722	M281-3606	M281-3722	M281-3606
الحالي لكل مرحلة	1.75	2	5.8	2.25	5.2
هوكدينج عزم الدوران	2	4.52	4.52	6.78	6.78
تحديد المواقع عزم الدوران	0.08	0.15	0.15	0.26	0.26
كل مقاومة	4.25	5.8	0.97	9	1.8
كل محاثة	11	23	3.2	41	8
عدد أسلاك الرصاص	6	6	6	6	6
لحظة من الجمود	1120	2200	2200	3300	3300
وزن	1.65	2.7	2.7	3.8	3.8
طول الجسم	67	97	97	127	127

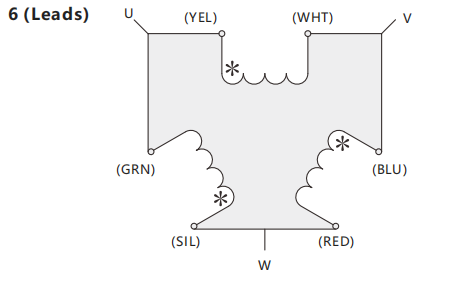

مخطط الأسلاك

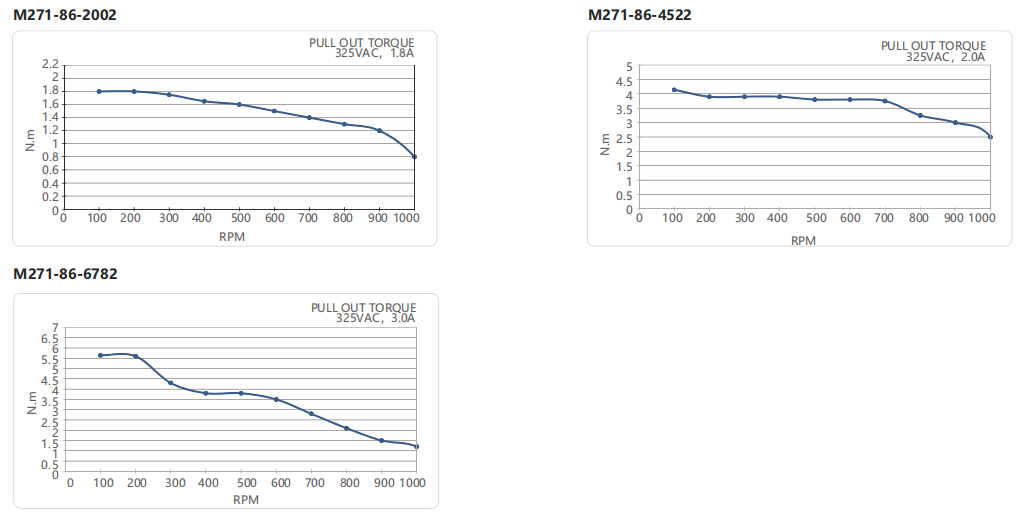

منحنى تردد المسافة
