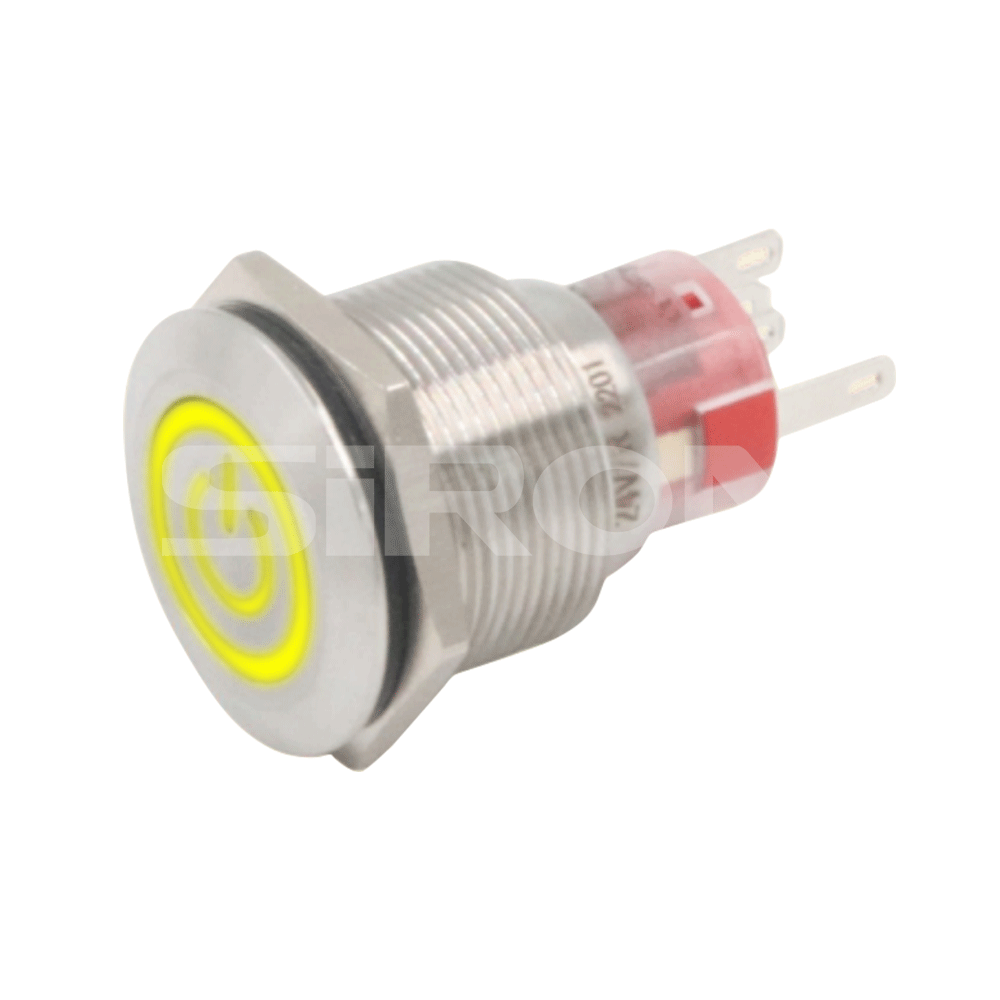

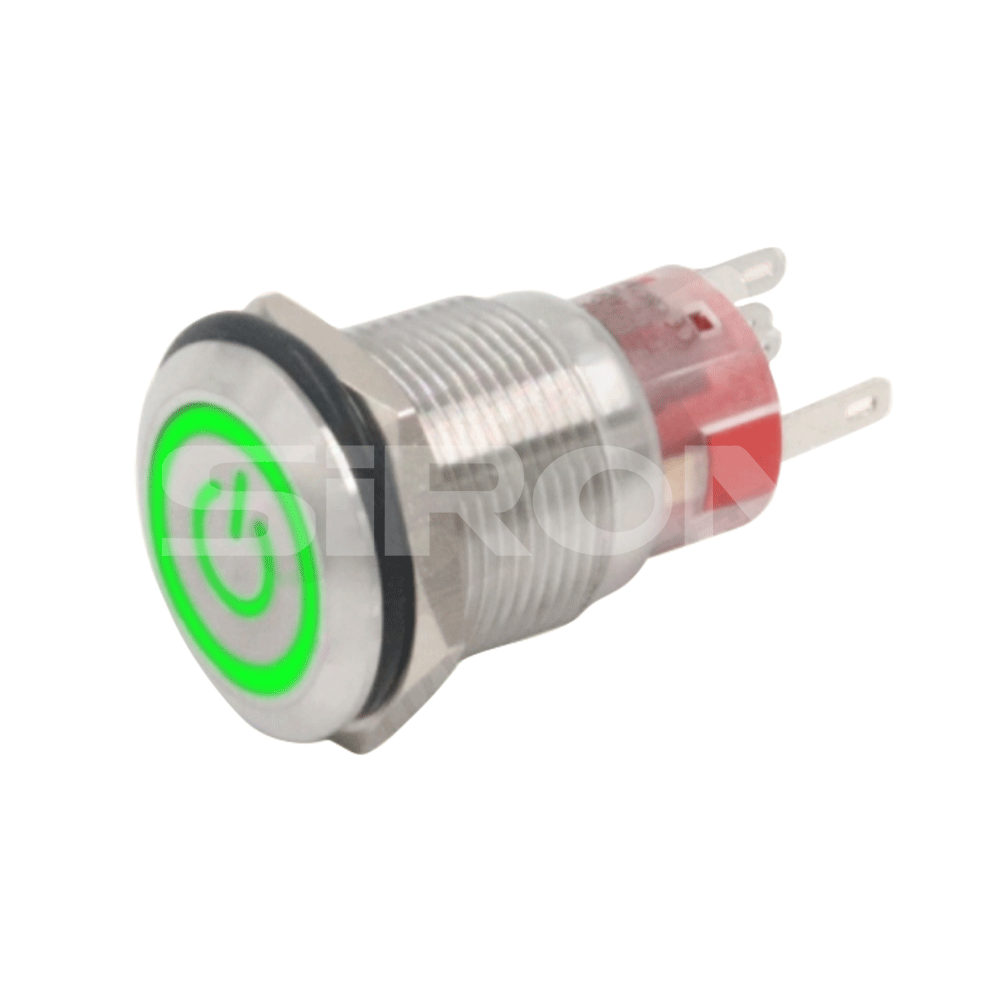

SiRON H060(D)-2/H061(D)-2 Serisi Φ16/Φ19/Φ22/Φ25 Güç Sembolü Metal Buton

Emir

Not: H061(D)-22-16R-24, kendinden kilitlenen lehim ayağı malzemesini belirtir - çinko kaplı pirinç, çift kırılma noktalı, Φ 1 6 kırmızı 24V düğme gösterge ışığı;

Sembol	Şematik çizim	Lamba boncuklarının eşdeğer devresi
Not: Üç terminalli, tek kesmeli hızlı etkili anahtarlamalı kontak anahtarı

Sembol	Şematik çizim	Lamba boncuklarının eşdeğer devresi
Not: Üç terminalli, tek kesmeli hızlı etkili anahtarlamalı kontak anahtarı
		Not: Evrensel AC/DC LED ışık boncuklarını kullanın. Terminallerde pozitif veya negatif kutup ayrımı yoktur. Işık boncuklarının içinde koruyucu dirençler bulunur ve harici bağlantı gerektirmez. İki renkli ve üç renkli aydınlatma ortak negatif polariteye sahiptir. Diğer renkler ve ortak pozitif polarite, müşteri gereksinimlerine göre özelleştirilebilir. Özelleştirme için lütfen satış personeliyle iletişime geçin.

Teknik Özellikler

Model numarası		H060(D)-2	H061(D)-2
Operasyon türü		kendini sıfırlama	kendinden kilitleme
Derecelendirmeyi değiştir		AC;5A/250V
Ortam sıcaklığı		-40°~+80°
Temas direnci		≤50MΩ
Yalıtım direnci		≥1000MΩ
Dielektrik dayanım		AC1780V
Mekanik ömür		≥1000.000 kez
Elektrik ömrü		≥50.000 kez
Anahtar yapısı		Tek kesme noktalı hızlı etkili kontak
Anahtar kombinasyonu		1NA 1NK
Yüzey patlamaya dayanıklı kalite		IK08(Metal malzemeler için)
Çalışma basıncı		3~5K
Çalışma sınırları		3MM
Somun torku		5~14N
Malzeme	Kabuk	Nikel kaplamalı pirinç/paslanmaz çelik
	Düğme	paslanmaz çelik
	Kaide	Plastik taban
	Temas etmek	Alüminyum alaşımı
LED ışıklar	Lamba boncuk türleri	Çift yönlü LED boncuklar (AC/DC uyumlu)
	Nominal voltaj	6V/12V/24V/36V/110V/220V
	Nominal akım	yaklaşık 15 mA
	hayat	50000Saat (referans değeri)
