SiRON H060(D)-2/H061(D)-2 серыі Φ16/Φ19/Φ22/Φ25 Сімвал харчавання Металічная кнопка

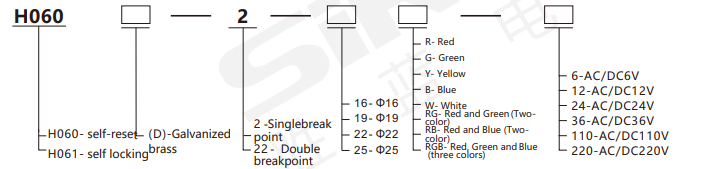

Парадак

Заўвага: H061(D)-22-16R-24 абазначае самафіксуючы матэрыял падстаўкі для паяння - латунь, пакрытая цынкам, падвойная кропка разрыву, чырвоны індыкатар кнопкі Φ 1 6 24 В;

Сімвал	Схематычны малюнак	Эквівалентная схема шарыкаў лямпы
Заўвага: аднаразмыковы хуткадзейны перамыкач з трыма клемамі

Сімвал	Схематычны малюнак	Эквівалентная схема шарыкаў лямпы
Заўвага: аднаразмыковы хуткадзейны перамыкач з трыма клемамі
		Заўвага: выкарыстоўвайце універсальныя святлодыёдныя шарыкі AC/DC. Клемы не адрозніваюцца станоўчай і адмоўнай палярнасцю. Светлавыя шарыкі абсталяваны ахоўнымі рэзістарамі ўнутры і не патрабуюць знешняга падлучэння. Двухколернае і трохкаляровае асвятленне звычайна маюць адмоўную палярнасць. Іншыя колеры і агульную станоўчую палярнасць можна наладзіць у адпаведнасці з патрабаваннямі заказчыка. Для наладкі, калі ласка, звярніцеся да гандлёвага персаналу.

Тэхнічныя асаблівасці

Нумар мадэлі		H060(D)-2	H061(D)-2
Тып аперацыі		самааднаўленне	самазамыкаючы
Пераключыць рэйтынг		Пераменны ток; 5A/250В
Тэмпература навакольнага асяроддзя		-40℃~+80℃
Супраціў кантакту		≤50 МОм
Супраціў ізаляцыі		≥1000 МОм
Электрычная трываласць		AC1780V
Механічнае жыццё		≥1000 000 разоў
Электрычны тэрмін службы		≥50 000 разоў
Структура пераключальніка		Хуткадзейны кантакт з адной кропкай разрыву
Камбінацыя пераключэння		1НЕ 1НК
Павярхоўны выбухаабаронены клас		IK08 (для металічных матэрыялаў)
Працоўны ціск		3~5N
Межы эксплуатацыі		3 мм
Крутоўны момант гайкі		5~14N
Матэрыял	Ракавінка	Нікеляваная латунь/нержавеючая сталь
	Кнопка	нержавеючая сталь
	П'едэстал	Пластыкавая аснова
	Кантакт	Алюмініевы сплаў
Святлодыёдныя ліхтары	Тыпы пацерак лямпаў	Двунакіраваныя святлодыёдныя шарыкі (сумяшчальныя з пераменным і пастаянным токам)
	Намінальнае напружанне	6В/12В/24В/36В/110В/220В
	Намінальны ток	каля 15 м А
	жыцця	50000 гадзін (эталоннае значэнне)
