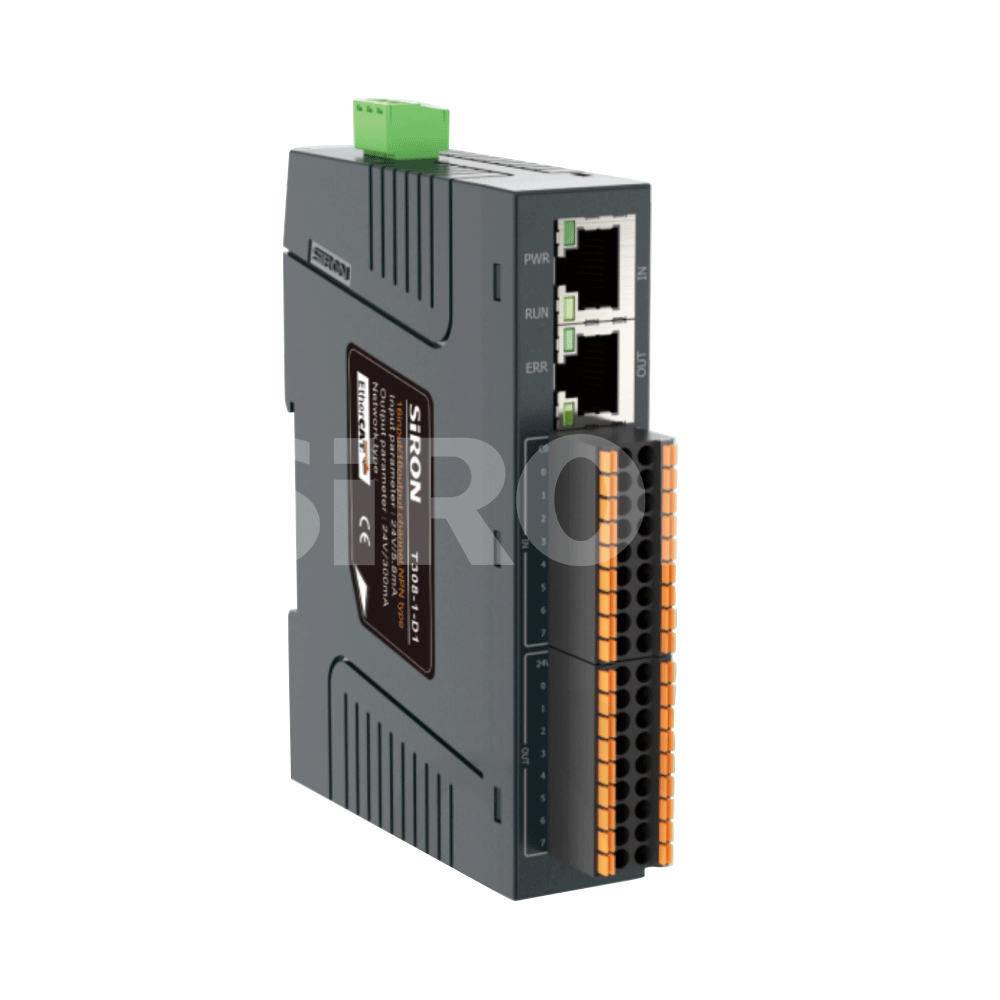

SiRON T308-1 IP20 EtherCAT ข้อต่อ

เกี่ยวกับการเลือก

ตัวอย่างการเลือก: T308-1-D1 แสดงถึงซีรีส์โมดูล IO แบบบูรณาการ โดยมีโปรโตคอลเป็น EtherCAT มีอินพุตดิจิตอล 16 ช่องและเอาต์พุตดิจิตอล (ทรานซิสเตอร์) 16 ช่อง (NPN)

ลักษณะอินพุต/เอาต์พุต (ดิจิตอล)

รหัส	อินพุตอินพุต	เอาท์พุต
1	อินพุตดิจิตอล 16 ช่อง	เอาต์พุตดิจิตอล (ทรานซิสเตอร์) 16 ช่อง (NPN)
2*	อินพุตดิจิตอล 16 ช่อง	เอาต์พุตดิจิตอล (ทรานซิสเตอร์) 16 ช่อง (PNP)
3	อินพุตดิจิตอล 32 ช่อง	เอาต์พุตดิจิตอล 0 ช่อง
4	อินพุตดิจิตอล 0 ช่อง	เอาต์พุตดิจิตอล (ทรานซิสเตอร์) 32 ช่อง (NPN)
5*	อินพุตดิจิตอล 0 ช่อง	เอาต์พุตดิจิตอล (ทรานซิสเตอร์) 32 ช่อง (PNP)

หมายเหตุ: Belt * อยู่ระหว่างการพัฒนา ไม่มีวางจำหน่ายตามท้องตลาด

ข้อมูลจำเพาะ

แหล่งพลังงาน	ที่กำหนด: 24V, ช่วงที่อนุญาต: 18-30V, สูงสุด: 150mA
ส่ง	มันขึ้นอยู่กับระเบียบการ
สายไฟ	ความยาวสายไฟสกัดเย็น 0.3 มม.⊃2;(22AWG) ถึง 1 มม.⊃2;(17AWG):10 มม.
การเชื่อมต่อภายนอก	ขั้วต่อสปริงแบบเสียบปลั๊ก
โหมดการติดตั้ง	รางดินแดง 35 มม
น้ำหนัก	➤136ก
มิติ	120×24×93 มม
อุณหภูมิในการทำงาน	-10~+55℃
อุณหภูมิในการจัดเก็บ	-25~+70℃
ความชื้นสัมพัทธ์	5% ~ 95% ไม่มีการควบแน่น
ระดับการป้องกัน	IP20
ใช้โอกาส	หลีกเลี่ยงฝุ่น ละอองน้ำมัน และก๊าซที่มีฤทธิ์กัดกร่อน

อินพุต/เอาต์พุตดิจิตอล

หมายเลขรุ่น	T308-1-D1	T308-1-D3
พิมพ์	อินพุตออปโตคัปเปลอร์ NPN เข้ากันได้กับ            เอาต์พุต PNP NPN	อินพุต ออปโตคัปเปลอร์ NPN เข้ากันได้ กับ PNP
การบริโภคในปัจจุบัน	128mA	100mA
แยกตัว	IO ไปยังบัสภายใน: การแยกออปโตคัปเปลอร์ 500V
'0'แรงดันสัญญาณ	NPN:12~30V;PNP:0~5V
'1'แรงดันสัญญาณ	NPN:0~5V;PNP:12~30V
เปิด/ปิดเวลาตอบสนอง	อินพุต: 30us/10us; เอาต์พุต: 12us/40us	อินพุต: 30us/10us
ความสามารถในการรับน้ำหนัก	ที่กำหนด: 300mA, ช่องเดียว: สูงถึง 500mA, ต่อเนื่อง 8 ช่อง: สูงถึง 2A	/
ประเภทโหลด	โหลดตัวต้านทาน, โหลดอุปนัย, โหลดหลอดไฟ
การวินิจฉัยและการเตือน	สนับสนุน

เอาต์พุตดิจิตอล

หมายเลขรุ่น	T308-1-D4
พิมพ์	เอาท์พุท NPN
การบริโภคในปัจจุบัน	156mA
แยกตัว	IO ไปยังบัสภายใน: การแยกออปโตคัปเปลอร์ 500V
เปิด/ปิดเวลาตอบสนอง	เอาต์พุต: 12us/40us
ความสามารถในการรับน้ำหนัก	ที่กำหนด: 300mA, ช่องเดียว: สูงสุด: 500mA, ต่อเนื่อง 8 ช่อง: สูงสุด: 2A
ประเภทโหลด	โหลดตัวต้านทาน, โหลดอุปนัย, โหลดหลอดไฟ
การวินิจฉัยและการเตือนภัย	สนับสนุน

ขนาด

แผนภาพการเดินสายไฟ
