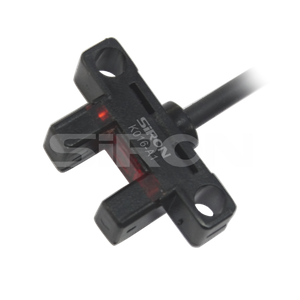

SiRON K016-M ซีรี่ส์ เซ็นเซอร์ร่อง ความกว้างของช่องขนาดเล็กกว่า 5 มม

เกี่ยวกับการเลือก

ตัวอย่างการเลือก: K016-M1 ตัวบ่งชี้ซีรีส์ K016-M1 หมายเลขซีเรียล 1 พร้อมเอาต์พุต NPN ;

                                         K016-M1-P ตัวบ่งชี้ซีรีส์ K016-M1 หมายเลขซีเรียล 1 พร้อมเอาต์พุต PNP

ข้อมูลจำเพาะ

ชื่อ		Slotsensor (ย่อย)
แบบอย่าง	เอ็นพีเอ็น	K016-M1		K016-M2	K016-M3		K016-M4	K016-M5
	พีเอ็นพี	K016-M1-P		K016-M2-P	K016-M3-P		K016-M4-P	K016-M5-P
สายพันธุ์		ประเภทเค		ประเภท L	ประเภทเอฟ		ประเภทอาร์	ประเภทยู
รูปร่าง
ระยะการตรวจจับ		5 มม. (ความกว้างของช่อง)			วงจรป้องกัน	ป้องกันไฟกระชาก, ป้องกันการกลับขั้ว
สารทดสอบมาตรฐาน		วัตถุทึบแสงที่มีขนาดใหญ่กว่า 0.8×1.2 มม			ความส่องสว่างโดยรอบ	ความสว่างของพื้นผิวรับแสงสำหรับหลอดไส้: ต่ำกว่า 1,000lux
การทำซ้ำ		ต่ำกว่า 0.03 มม			อุณหภูมิโดยรอบ	อุณหภูมิในการทำงาน: -25 ℃ ถึง +55 ℃; อุณหภูมิการจัดเก็บ: -30 ℃ ถึง +80 ℃ ไม่มีการแช่แข็ง
โหมดเอาท์พุต		NPN หรือ PNP open collector			ความชื้นโดยรอบ	เมื่อใช้งาน: 5% - 85%RH เมื่อเก็บไว้: 5% - 95%RH ไม่มีการควบแน่น
การสลับโหมด		สามารถเปลี่ยน L.on (การป้อนแสง) / Don (การปิดกั้นแสง) ได้			ทนต่อแรงดันไฟฟ้า	AC.1000V1 นาที ระหว่างขั้วต่อสายไฟทั้งหมดและตัวเครื่อง
ไฟไพล็อต		ไฟจะดับลงเมื่อตรวจพบวัตถุ และจะเปิดเมื่อไม่มีวัตถุ			กันกระแทก	ความถี่: 10-2000Hz, แอมพลิจูดคู่: 1.5 มม. (การเร่งความเร็วสูงสุด: 196m/S⊃2;), 2 ชั่วโมงในแต่ละทิศทาง XYZ
ความถี่ในการตอบสนอง		3กิโลเฮิร์ตซ์			ความต้านทานของฉนวน	ขั้วต่อสายไฟทั้งหมดและตัวเครื่องควรมีขนาดสูงกว่า 20MΩ โดยยึดตาม DC250V
แสงสว่าง		แสงอินฟราเรด			ระดับการป้องกัน	IP50
แรงดันไฟฟ้าขณะทำงาน		5 ~ 24V กระแสตรง			วัสดุ	เอบีเอส + พีซี
แรงดันตกค้าง		ต่ำกว่า 1V (เมื่อกระแสโหลดอยู่ที่ 100mA)			โหมดทางออก	สายเคเบิล 2M, 4 คอร์
การบริโภคในปัจจุบัน		≤8mA

ตัวอย่าง







มิติ

แผนภาพการเดินสายไฟ
