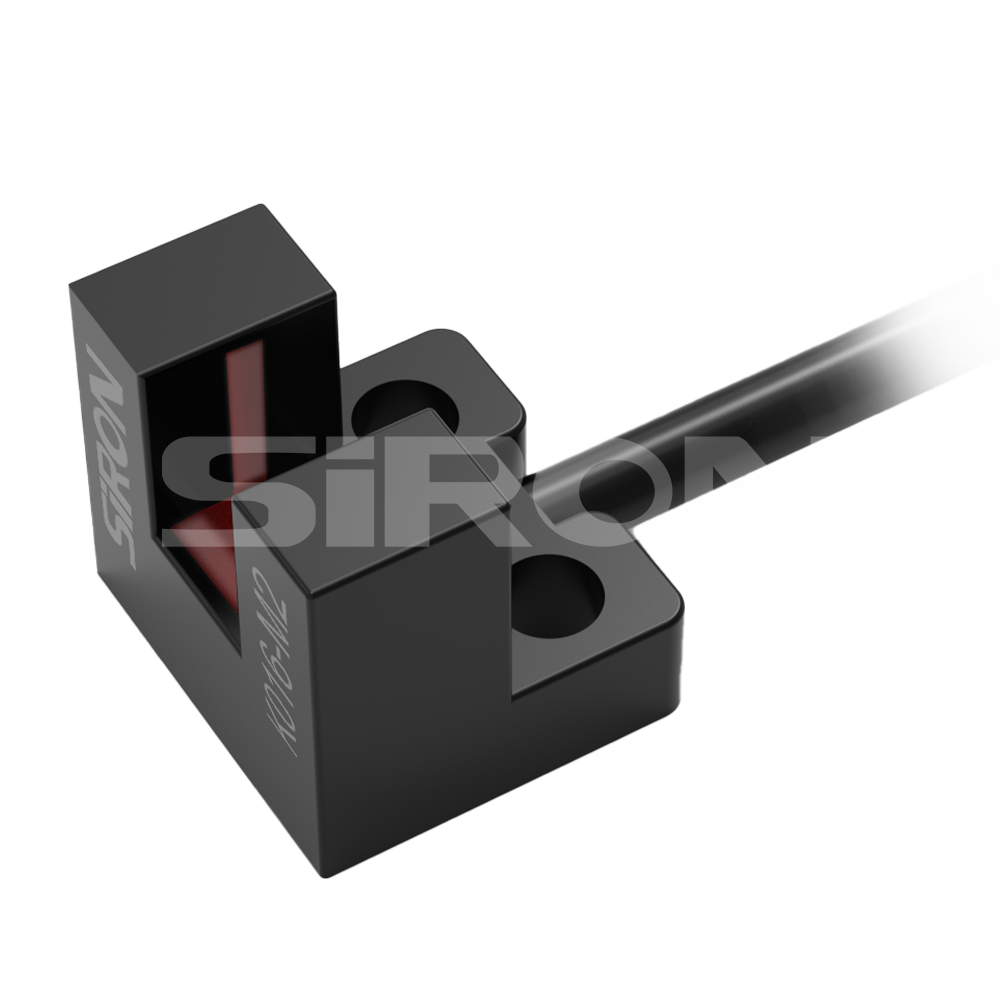

SiRON K016-M سلسلة مستشعر الأخدود الصغير بعرض فتحة 5 مم

حول الاختيار

مثال على الاختيار: مؤشر K016-M1 لسلسلة K016-M1، الرقم التسلسلي 1، مع إخراج NPN ；

                                         مؤشر K016-M1-P سلسلة K016-M1، الرقم التسلسلي 1، مع إخراج PNP

تحديد

اسم		مستشعر الفتحات (مصغر)
نموذج	نبن	K016-M1		K016-M2	K016-M3		K016-M4	K016-M5
	بنب	K016-M1-P		K016-M2-P	K016-M3-P		K016-M4-P	K016-M5-P
صِنف		نوع ك		نوع L	نوع F		نوع آر	نوع U
مظهر
مسافة الكشف		5 ملم (عرض الفتحة)			دائرة الحماية	حماية من الطفرة، حماية من القطبية العكسية
مادة الاختبار القياسية		الأجسام غير الشفافة التي يزيد حجمها عن 0.8×1.2 ملم			لمعان المحيطة	إضاءة سطح استقبال الضوء للمصابيح المتوهجة: أقل من 1000lux
التكرار		أقل من 0.03 ملم			درجة الحرارة المحيطة	درجة حرارة التشغيل: -25 درجة مئوية إلى +55 درجة مئوية؛ درجة حرارة التخزين: -30 درجة مئوية إلى +80 درجة مئوية، بدون تجميد
وضع الإخراج		NPN أو PNP جامع مفتوح			الرطوبة المحيطة	أثناء التشغيل: 5% - 85% رطوبة نسبية، عند التخزين: 5% - 95% رطوبة نسبية، بدون تكثيف
وضع التبديل		يمكن تبديل L.on (إجراء دخول الضوء)/Don (إجراء حجب الضوء).			تحمل الجهد	AC.1000V1min، بين جميع أطراف توصيل الطاقة والمبيت
مصباح طيار		ينطفئ الضوء عند اكتشاف كائن ما، ويضيء عندما لا يكون هناك أي شيء.			مقاوم للصدمات	التردد: 10-2000 هرتز، السعة المزدوجة: 1.5 مم (أقصى تسارع: 196 م/ثانية⊃2؛)، ساعتان في كل اتجاه من اتجاهات XYZ
تردد الاستجابة		3 كيلو هرتز			مقاومة العزل	يجب أن تكون جميع أطراف توصيل الطاقة والمبيت أعلى من 20 ميجا أوم، بناءً على تيار مستمر 250 فولت
مضيئة		ضوء الأشعة تحت الحمراء			فئة الحماية	IP50
جهد التشغيل		5 ~ 24 فولت تيار مستمر			مادة	عبس + الكمبيوتر
الجهد المتبقي		أقل من 1 فولت (عندما يكون تيار الحمل 100 مللي أمبير)			وضع المخرج	كابل 2M، 4 النواة
الاستهل��ك الحالي		≥8mA

مثال







البعد

مخطط الأسلاك
