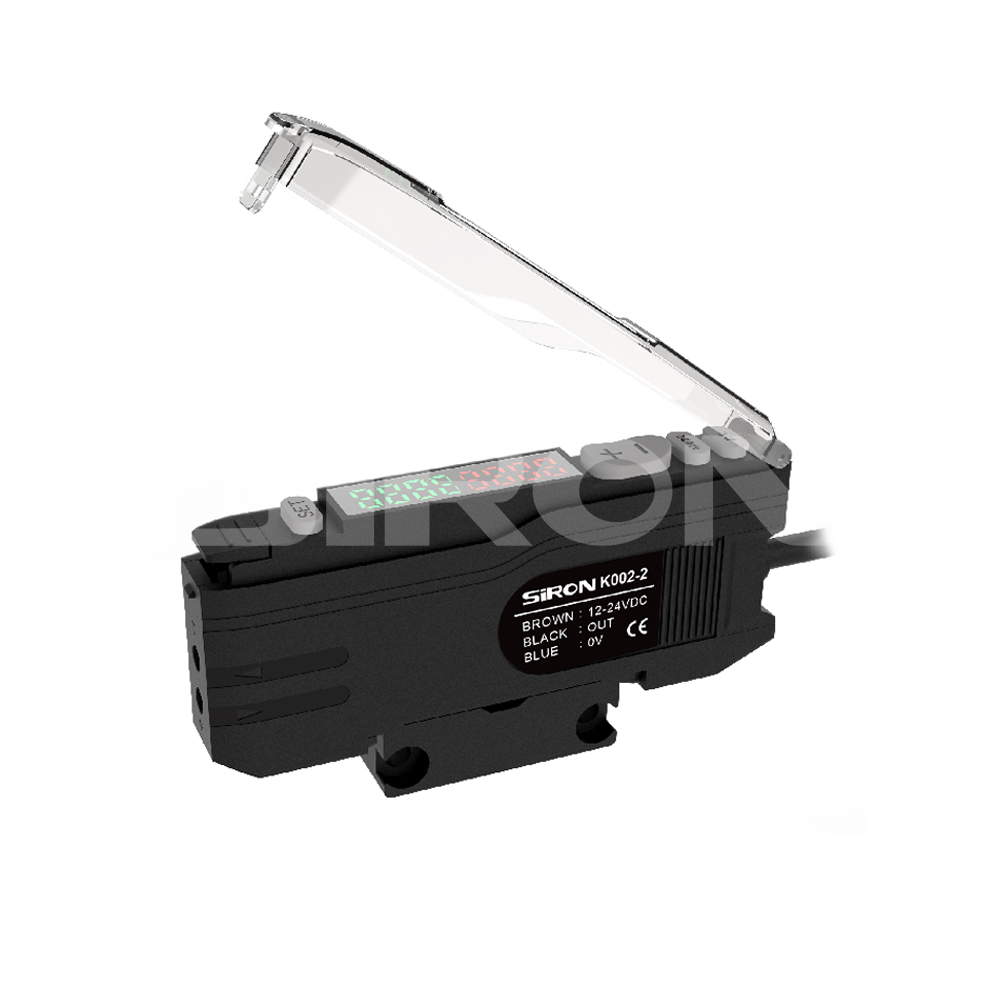

เครื่องขยายสัญญาณไฟเบอร์ออปติก SiRON K002-2 ซีรี่ส์พร้อมจอแสดงผลดิจิตอล

เกี่ยวกับการเลือก

ตัวอย่างการเลือก: K002-2 หมายถึงซีรีส์ K002 หมายเลขซีเรียล 2 พร้อมเอาต์พุต NPN

                                           K002-2P หมายถึงซีรีส์ K002 หมายเลขซีเรียล 2 พร้อมเอาต์พุต PNP

ข้อมูลจำเพาะ

ชื่อ	เครื่องขยายสัญญาณไฟเบอร์จอแสดงผลของจีน
แบบอย่าง	K002-1	K002-1P	K002-1V
พิมพ์	เอาต์พุต NPN	เอาท์พุท PNP	NPN แรงดันไฟอนาล็อกเอาท์พุต
รูปร่าง
แหล่งกำเนิดแสง	ตัวไดโอดเปล่งแสงสีแดง 4 องค์ประกอบ
อุปทานแรงดันไฟฟ้า	DC 12-24V ± 10%, PP ลอยตัว, ต่ำกว่า 10%
การบริโภคในปัจจุบัน	≤30mA
โหมดการตรวจจับ	การสะท้อนแบบกระจาย ทะลุลำแสง (กำหนดโดยประเภทของส่วนประกอบใยแก้วนำแสง)
โหมดการทำงาน	มาตรฐาน: การสะท้อนแบบกระจาย: 200 มม., การสะท้อนลำแสง: 700 มม. ระยะไกล: การสะท้อนแบบกระจาย: 300 มม., การสะท้อนลำแสง: 1200 มม
เอาต์พุตการตรวจจับ	NPN open-collector เอาต์พุต กระแสอินพุตสูงสุด 100mA, แรงดันไฟฟ้าภายนอกสูงสุด 30VDC, แรงดันตกค้างน้อยกว่า 1V	NPN open-collector เอาต์พุต กระแสอินพุตสูงสุด 100mA, แรงดันไฟฟ้าภายนอกสูงสุด 30VDC, แรงดันตกค้างน้อยกว่า 2V	/
เอาท์พุทแรงดันไฟฟ้าแบบอะนาล็อก	/		0~5V
สถานะเอาต์พุต	สามารถเปลี่ยนเปิด/ปิดตามปกติได้
ฟังก์ชั่นการหน่วงเวลา	มีโหมดเอาต์พุตให้เลือกสี่โหมด: เอาต์พุตปกติ/ส่วนขยายเอาต์พุต/เอาต์พุตล่าช้า/และเอาต์พุตครั้งเดียว       เวลาหน่วงเวลาปรับได้สามแบบ: 1ms ถึง 9999ms
เวลาเกิดปฏิกิริยา	ความเร็วสูง: น้อยกว่า 80μs; มาตรฐาน: น้อยกว่า500μs; ระยะทางไกล: น้อยกว่า 3ms
แสดง	หน้าจอแสดงผล 0LED
วงจรป้องกัน	การป้องกันการกลับขั้วสำหรับแหล่งจ่ายไฟ เอาต์พุตลัดวงจรหรือการป้องกันการโอเวอร์โหลด
ความสว่างโดยรอบ	หลอดไส้: สูงสุด 20000lux แสงสีขาว: สูงสุด 30000lux
ความต้านทานการสั่นสะเทือน	10 ~ 55Hz, แอมพลิจูดคู่: 1.5 มม., แกน X, Y, Z ในแต่ละ 2 ชั่วโมง
อุณหภูมิโดยรอบ	- 25~+55℃ ไม่มีการแช่แข็ง
ความชื้นโดยรอบ	สภาพการทำงาน: 35% ~ 85% RH; สภาพการเก็บรักษา: 35% ~ 95% RH ไม่มีการควบแน่น
วงจรป้องกัน	ป้องกันขั้วย้อนกลับ/ป้องกันไฟกระชาก/ป้องกันการลัดวงจร
ระดับการป้องกัน	IP64
การเชื่อมต่อ	ชนิดสายไฟออก (3 คอร์ ความยาวสายไฟมาตรฐาน 2 เมตร)
วัสดุที่อยู่อาศัย	เอบีเอส
ทนต่อการสั่นสะเทือน	10 ถึง 55Hz, แอมพลิจูดคู่ 1.0 มม., 30 นาทีในแต่ละทิศทาง X/Y/Z
ทนต่อแรงกระแทก	300 ม./วินาที⊃2; สามครั้งในแต่ละทิศทาง X, Y และ Z

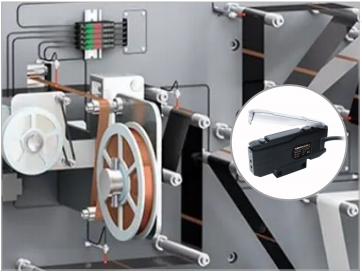

ตัวอย่าง



การตรวจสอบ ของสายการผลิต                                                          C แอปพลิเคชันการสื่อสาร

มิติ

แผนภาพการเดินสายไฟ
