Optický zesilovač řady SiRON K002-2 s rovnoměrným digitálním displejem

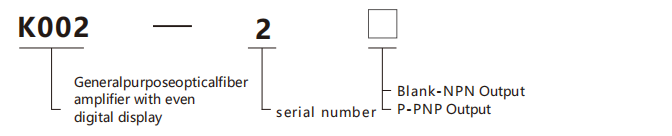

O výběru

Příklad výběru: K002-2 označuje řadu K002, sériové číslo 2, s výstupem NPN.

                                           K002-2P označuje řadu K002, sériové číslo 2, s výstupem PNP；

Specifikace

Jméno	Čínský zobrazovací vláknový zesilovač
Model	K002-1	K002-1P	K002-1V
Typ	Výstup NPN	Výstup PNP	NPN Výstupní analogové napětí
Vzhled
Světelný zdroj	Červené, 4prvkové tělo přisvětlovací diody
Napájecí napětí	DC 12-24V±10%, plovoucí PP, pod 10%
Spotřební proud	≤30 mA
Režim detekce	Difúzní odraz, průchozí paprsek (určeno typem optického vlákna)
Pracovní režim	Standardní: Difuzní odraz: 200 mm, odraz paprsku: 700 mm; Na dálku: Difuzní odraz: 300 mm, odraz paprsku: 1200 mm
Výstup detekce	NPN výstup s otevřeným kolektorem Maximální vstupní proud 100mA, Maximální externí napětí 30VDC, Zbytkové napětí menší než 1V	NPN výstup s otevřeným kolektorem Maximální vstupní proud 100mA, Maximální externí napětí 30VDC, Zbytkové napětí menší než 2V	/
Analogový voltážní výstup	/		0~5V
Stav výstupu	Normálně otevřeno/normálně zavřeno lze přepínat
Funkce zpoždění	Na výběr jsou čtyři výstupní režimy: normální výstup/rozšíření výstupu/zpožděný výstup/a jednorázový výstup.       Tři nastavitelné doby zpoždění: 1 ms až 9999 ms
Reakční doba	Vysoká rychlost: méně než 80 μs; Standardní: Méně než 500 μs; Velká vzdálenost: méně než 3 ms
Zobrazit	0LED displej
Ochranný obvod	Ochrana proti přepólování pro napájení; Ochrana proti zkratu nebo přetížení na výstupu
Okolní jas	Žárovka: maximálně 20 000 luxů; Bílé světlo: maximálně 30 000 luxů
Odolnost proti vibracím	10 ~ 55 Hz, duální amplituda: 1,5 mm, osy X, Y, Z každé 2 hodiny
Okolní teplota	- 25 ~ + 55 ℃, bez mrazu
Okolní vlhkost	Provozní podmínky: 35%~85% RH; Skladovací podmínky: 35%~95% RH, žádná kondenzace
Ochranné obvody	Ochrana proti přepólování/přepěťová ochrana/ochrana proti zkratu
Stupeň ochrany	IP64
Spojení	Typ vývodu vodiče (3 žíly, standardní délka vodiče 2 metry)
Materiál bydlení	ABS
Odolné vůči vibracím	10 až 55 Hz, duální amplituda 1,0 mm, 30 minut v každém ze směrů X/Y/Z
Odolné vůči nárazům	300 m/S⊃2;, vždy třikrát ve směrech X, Y a Z

Příklad

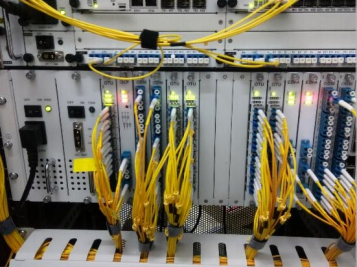

Kontrola na výrobní lince                                                           C komunikační aplikace

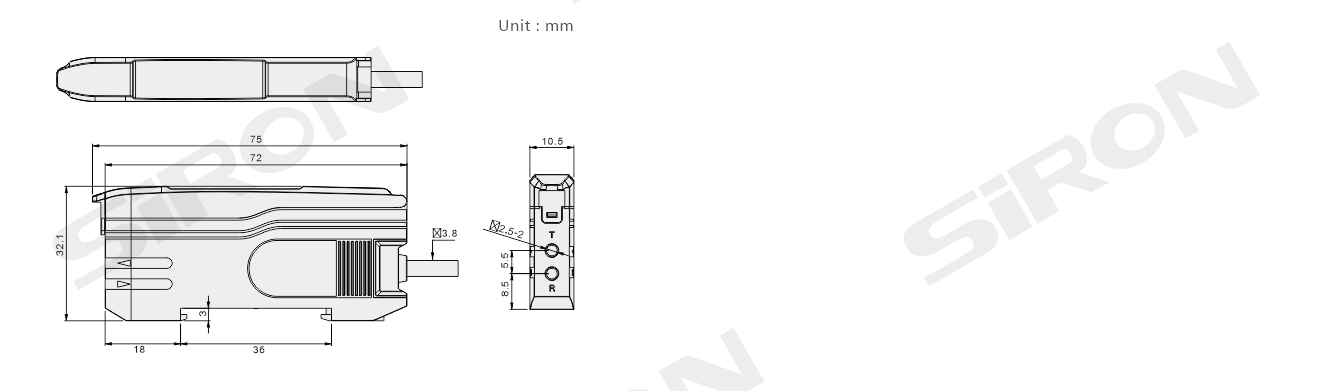

Dimenze

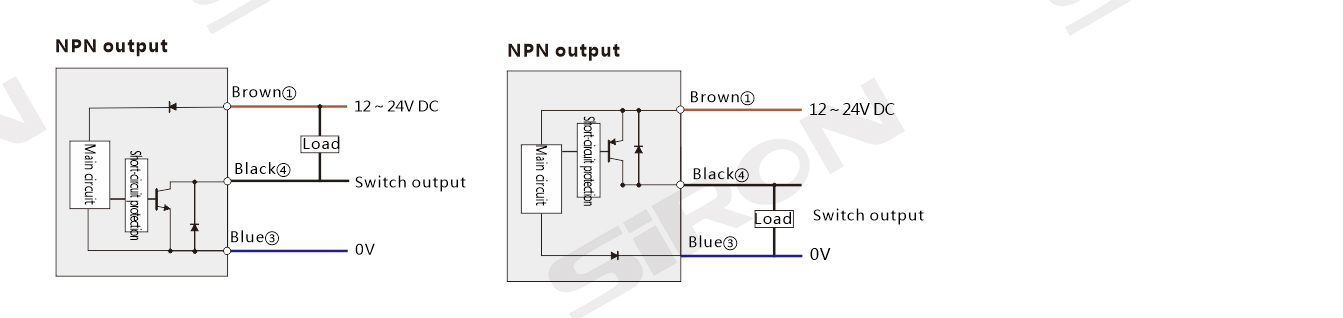

Schéma zapojení
