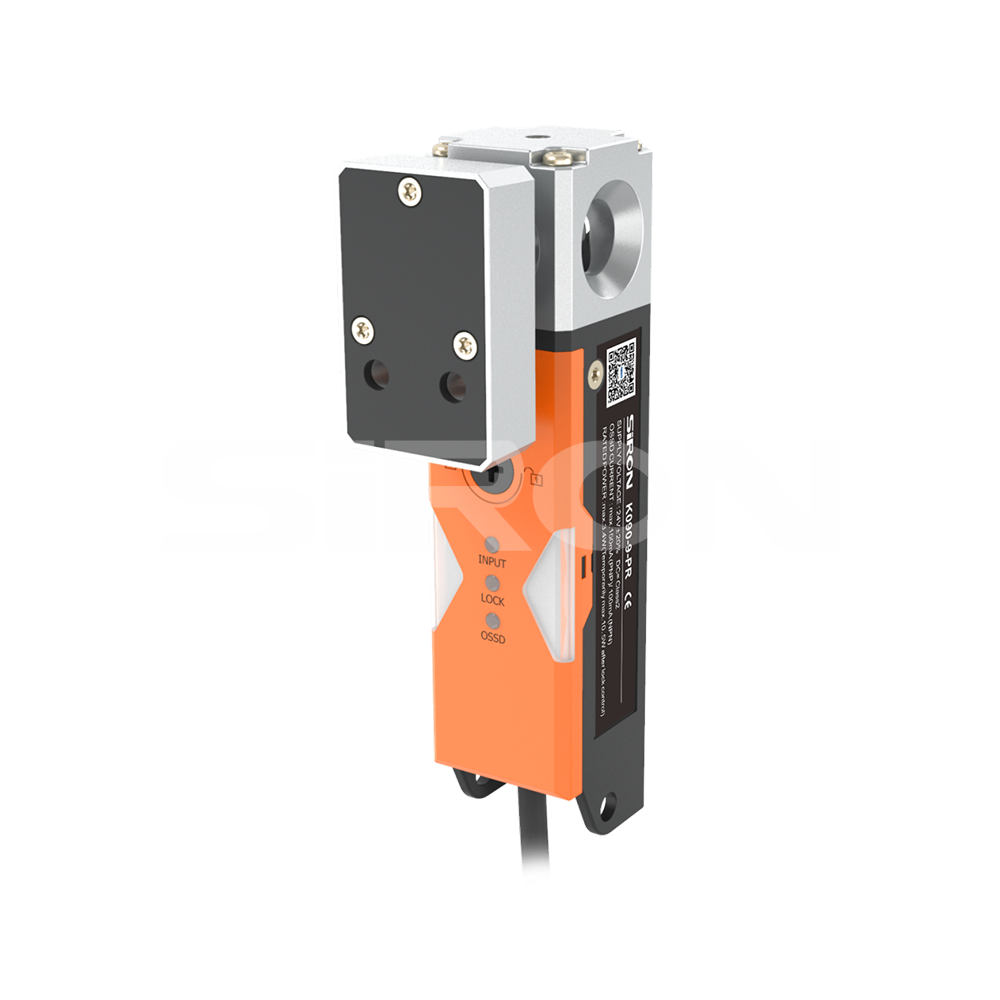

K090-9-PR-serien
SiRON
9031809090
Om urval
Urvalsexempel:K090-9-PR-A representerar K090-9-PR-serien, med låsmetod: mekanisk låsning, konfigurationstyp: standardtyp, kodningsmetod: universell kodning, NPN-utgång och ledning
trådmetod: direkt ledningstråd.
K090-9-PR-GH1-PC indikerar K090-9-PR-serien, med låsmetod: elektromagnetisk låsning, konfigurationstyp: avancerad typ, kodningsmetod: unik kodning, PNP-utgång och ledningsmetod: M12-kontakt.
Beskrivning av konfigurationstyp
| Typ | Säker utgångskanal | AUX-utgångskanal | Säker ingångskanal | Lås ingångskanalen | EDM | Återställa |
| Standardtyp | √ | √ | √ | √ | × | × |
| Avancerad typ | √ | √ | V | √ | √ | √ |
Specifikationer
| Driftspänning | DC24V±15% | |
| Märkeffekt | 4,6W (ingen belastning) | |
| Låsningsläge | Mekanisk låsning /Elektromagnetisk låsning | |
| Säkerhetsuttag | NPN*2/PNP*2 | |
| Risktid | 100 ms | |
| Uppstart | 3,5 s | |
| Tidsmaterial | Nylon / zinklegering / rostfritt stål | |
| Svarstid | Lås → Lås upp |
100ms (oberoende drift) |
Lås upp → Lås |
||
| Låsa | Låsande hållkraft Fzh |
≥2000N |
Avvikelse för insättning av låsbult |
≤2 mm | |
Mekanisk uthållighet |
>100万次(dörrdrifthastighet 1m/s) | |
Driftsfrekvens |
1 Hz | |
Minsta radie för karuselldörren |
≥220 mm | |
Manuell upplåsning |
Framsida, Baksida | |
| Upp till 20 enheter | ||
| Styrutgång (OSSD-utgång) | Utgångstyp |
Transistorutgång ×2 |
Maximal belastningsström |
≤200mA | |
Restspänning (ON) |
<2,5V@200mA | |
AV spänning |
≤ 2 V @ Kabel 5 m | |
Läckström |
≤0,5mA | |
Maximal lastkapacitet |
2,2 μF | |
Belastningsanslutningsmotstånd |
≤2,50 | |
| AUX-utgång (icke-säker utgång) | Utgångstyp |
Transistorutgång |
| Utgående kvantitet | 1 | |
| Maximal belastningsström | 50mA | |
| Restspänning (ON) | ≤2,5V@50mA | |
| Extern ingång | Säker ingång | 1,5mA*2 |
| Återställ /EDMinput | Cirka 10mA*1 | |
| Lås kontrollingång | Cirka 10mA*1 | |
| OSSDAction switchingång | Cirka 10mA*1 | |
| Skydd | Säkerhetsavbrottsskydd, strömbegränsning, överbelastningsskydd, överspänningsskydd, överhettningsskydd avstängning och omstart, skydd mot omvänd polaritet, skydd mot transientbrus, skydd mot felpuls | |
| Fallskyddsklass | IP65 | |
| Driftstemperatur | -20℃～55℃ (Ingen frysning) | |
| Förvaringstemperatur | -25℃～70℃ (Ingen frysning) | |
| Arbetsluftfuktighet | 5%–95%RH | |
| Förvaring av omgivande luftfuktighet | 5%–95%RH | |
| Vibrationsmotstånd | 10 till 55 Hz, dubbel amplitud 0,2 mm, 5 minuter för varje riktning (X, Y, Z) | |
| Slaghållfasthet | 30g, 6 gånger för varje riktning | |
