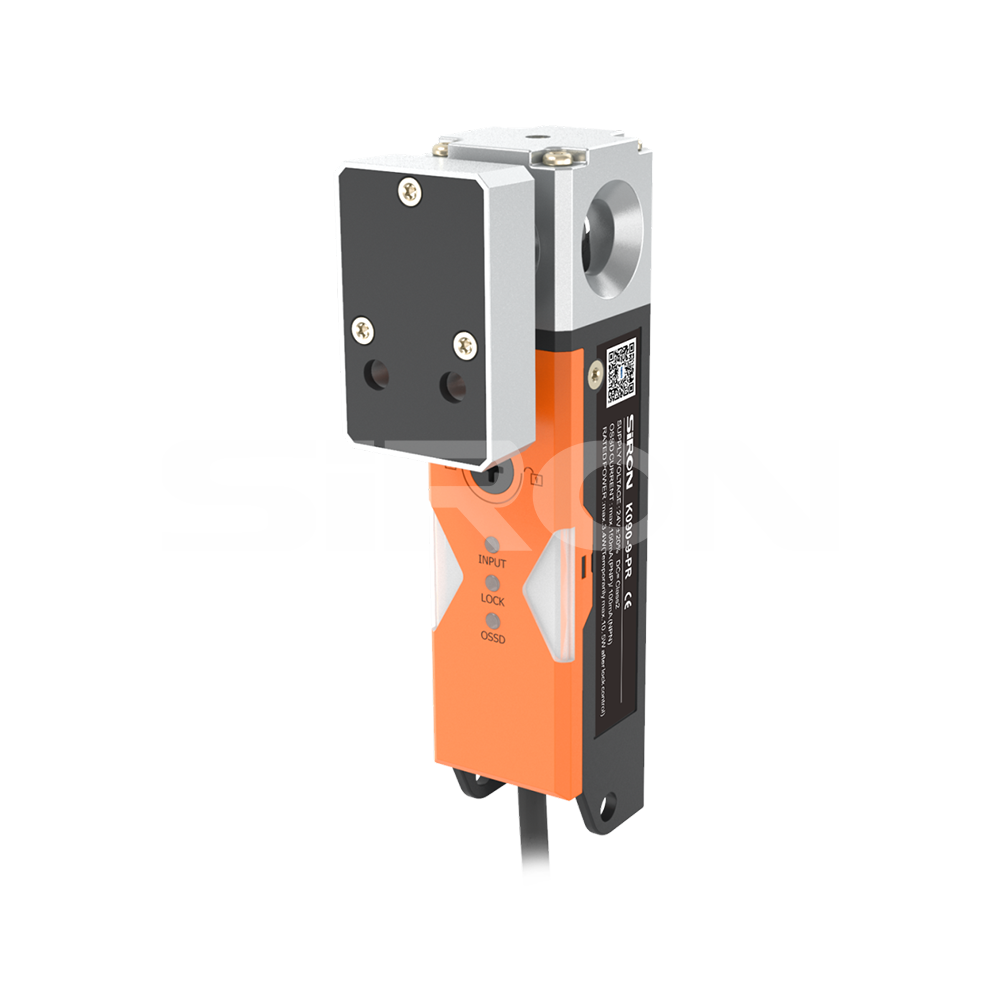

Серия K090-9-PR
SiRON
9031809090

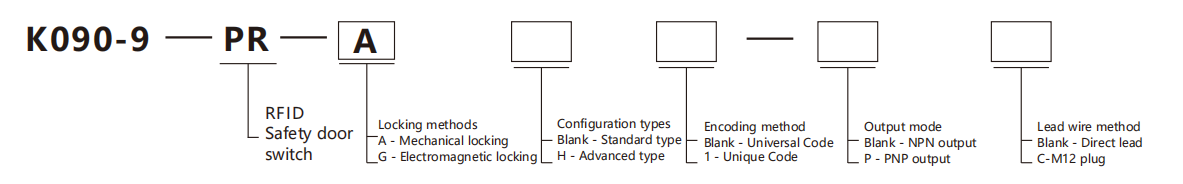

Относно селекцията

Пример за избор: K090-9-PR-A представлява серията K090-9-PR, с метод на заключване: механично заключване, тип конфигурация: стандартен тип, метод на кодиране: универсално кодиране, NPN изход и проводник
метод с проводник: директен проводник.
K090-9-PR-GH1-PC показва серията K090-9-PR с метод на заключване: електромагнитно заключване, тип конфигурация: усъвършенстван тип, метод на кодиране: уникално кодиране, PNP изход и метод на проводника: щепсел M12.
Описание на типа конфигурация
| Тип | Безопасен изходен канал | AUX изходен канал | Безопасен входен канал | Заключете входния канал | EDM | Нулиране |
| Стандартен тип | √ | √ | √ | √ | × | × |
| Разширен тип | √ | √ | V | √ | √ | √ |
Спецификации
| Работно напрежение | DC24V±15% | |
| Номинална мощност | 4,6 W (без товар) | |
| Режим на заключване | Механично заключване/Електромагнитно заключване | |
| Изход за сигурност | NPN*2/PNP*2 | |
| Време на риск | 100 ms | |
| Стартиране | 3,5s | |
| Времеви материал | Найлон / цинкова сплав / неръждаема стомана | |
| Време за реакция | Заключване → Отключване |
100ms (независима работа) |
Отключване → Заключване |
||
| Заключване | Заключваща задържаща сила Fzh |
≥2000N |
Отклонение на вмъкване на заключващ болт |
≤2 мм | |
Механична издръжливост |
>100 万次 (скорост на работа на вратата 1m/s) | |
Работна честота |
1Hz | |
Минимален радиус на въртящата се врата |
≥220 мм | |
Ръчно отключване |
Предна страна, Задна страна | |
| До 20 единици | ||
| Контролен изход (OSSD изход) | Тип изход |
Транзисторен изход ×2 |
Максимален ток на натоварване |
≤200mA | |
Остатъчно напрежение (ON) |
<2.5V@200mA | |
ИЗКЛЮЧЕНО напрежение |
≤ 2 V при кабел 5 m | |
Ток на утечка |
≤0,5mA | |
Максимална товароносимост |
2.2μF | |
Съпротивление на свързване на товара |
≤2,50 | |
| AUX изход (незащитен изход) | Тип изход |
Транзисторен изход |
| Изходно количество | 1 | |
| Максимален ток на натоварване | 50mA | |
| Остатъчно напрежение (ON) | ≤2.5V@50mA | |
| Външен вход | Сигурен вход | 1,5mA*2 |
| Нулиране /EDMinput | Около 10mA*1 | |
| Контролен вход за заключване | Около 10mA*1 | |
| Вход на превключвател на OSSDAction | Около 10mA*1 | |
| защита | Защита от прекъсване, ограничаване на тока, защита от претоварване, защита от пренапрежение, защита от прегряване, изключване и рестартиране, защита срещу обратна полярност, защита от преходен шум, защита от импулс на повреда | |
| Клас на защита на корпуса | IP65 | |
| Работна температура | -20℃~55℃ (без замръзване) | |
| Температура на съхранение | -25℃~70℃ (без замръзване) | |
| Влажност на работната среда | 5%~95%RH | |
| Влажност на околната среда за съхранение | 5%~95%RH | |
| Устойчивост на вибрации | 10 до 55 Hz, двойна амплитуда 0,2 mm, 5 минути за всяка посока (X, Y, Z) | |
| Устойчивост на удар | 30g, 6 пъти за всяка посока | |
