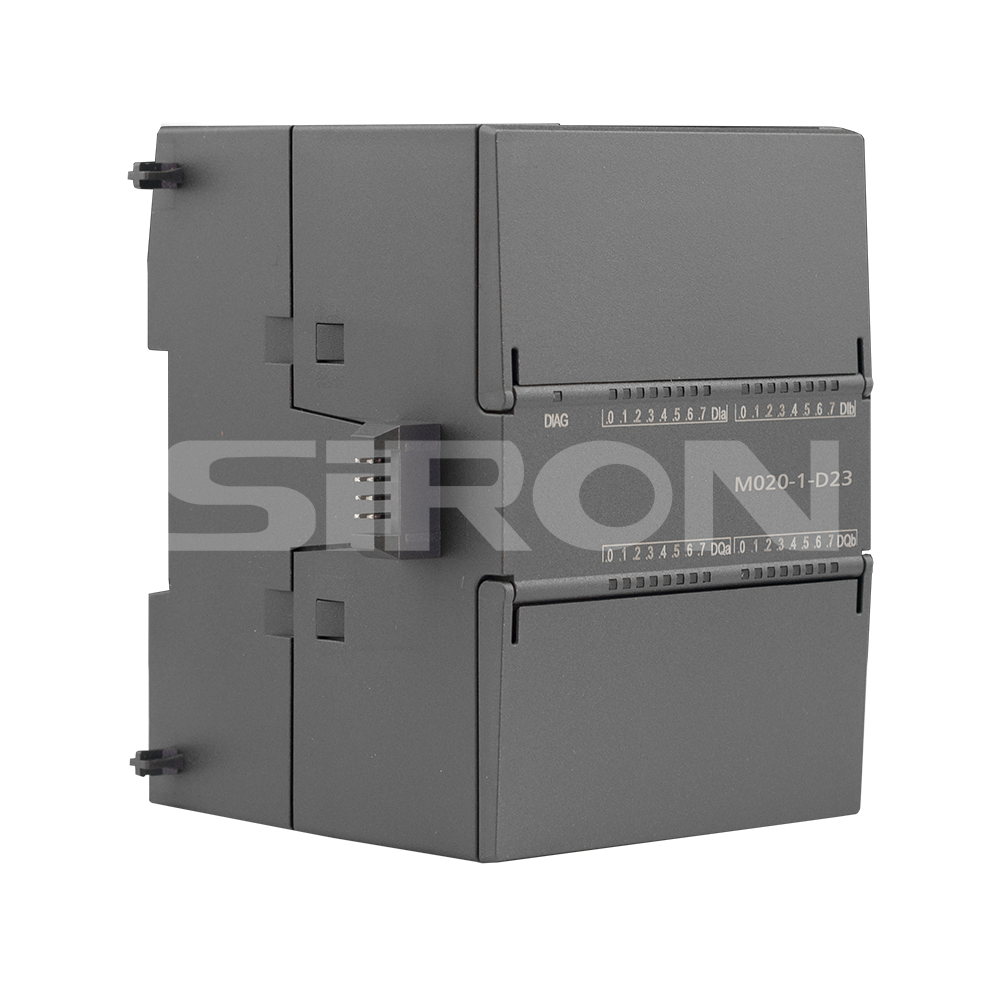

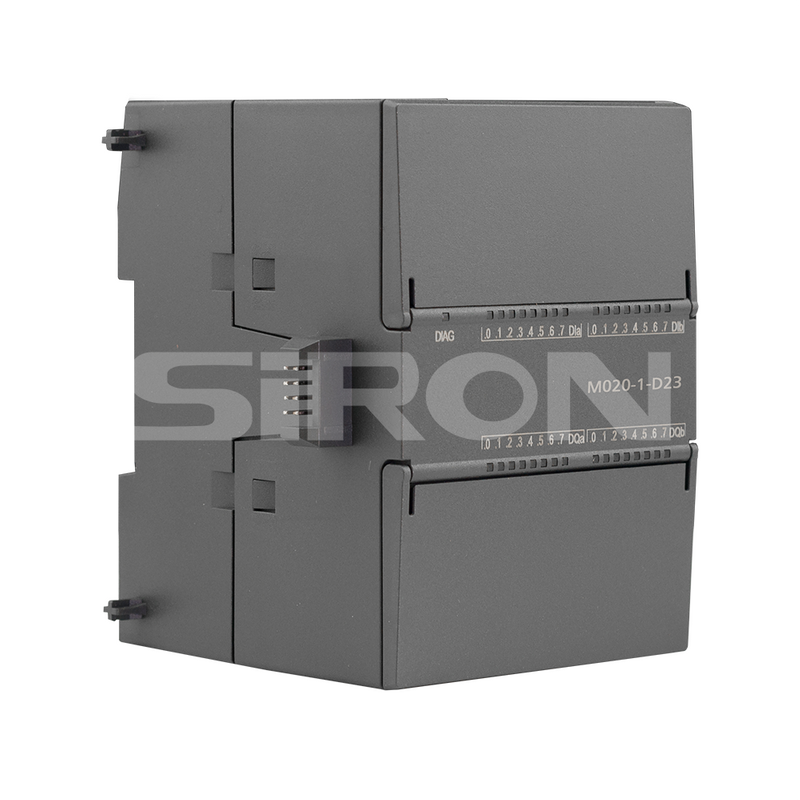

M020-1-D
SiRON
8537101101
O výbere
| kód | typu | Vstupné/výstupné charakteristiky |
| 01 | vstupný modul | 8 digitálnych (8x24V DC vstup) |
| 02 | 16 digitálnych (16x24V DC vstup) | |
| 11 | výstupný modul | 8 digitálnych (8x reléový výstup) |
| 12 | 8 digitálnych (8x24VDC tranzistorový výstup) | |
| 13 | 16 digitálnych (16x24V DC tranzistorový výstup) | |
| 14 | 16 digitálnych (16x reléový výstup) | |
| 21 | vstupno/výstupný modul |
16 digitálnych (8x24V DC vstup/8x reléový výstup) |
| 22 | 16 digitálnych (8x24V DC vstup/8x24V DC tranzistorový výstup | |
| 23 | 32 digitálnych (16x24V DC vstup / 16x reléový výstup) | |
| 24 | 32 digitálnych (16x24V DC vstup / 16x24V DC tranzistorový výstup) |
Podmienky prostredia
| Prevádzková teplota | 10 ℃ až 60 ℃ (horizontálna inštalácia), -10 ℃ až 40 ℃ (vertikálna inštalácia) |
| Teplota okolia pri preprave | -20 ℃ ~ 80 ℃ |
| Envronmertal Pelatívna vlhkosť | 5-95%, žiadna kondenzácia (RH stupeň 2, v súlade s IEC60068-2) |
| Ochranný stupeň | IP20 |
| Mechanická úroveň (vibrácie) | EC6131-2 |
| Ground | Uzemnenie typu D (odpor uzemnenia: pod 100 Ω) nie je povolené uzemňovať spolu so systémom silného prúdu |
| Použite Environmentálne | Miesta, kde korozívne, horľavé plyny a vodivý prach (prach) nie sú nebezpečné |
| Použite High | Pod 2000 M (Nedá sa použiť v prostredí s vyšším tlakom ako je atmosférický tlak, inak môže dôjsť k poruche) |
Špecifikácia
Digitálny vstupný modul
| Model | M020-1-D01 | M020-1-D02 | |
Vzhľad |
  |
 |
|
| Typ vstupného/výstupného modulu | Digitálny vstupný modul | ||
| Spotreba energie | 1,5 W | 2,3 W | |
| CurrentConsumpton (SM zbernica) | 105 mA | ||
| Spotreba prúdu (24 V DC) | Vstup v každom použitom bode je 4 mA | ||
| Digjita l nput | Číslo vstupného bodu | 8 | 16 |
| Typ | NPN/PNP | ||
| Pevné napätie | 24 V DC pri 4 mA, menovitá hodnota | ||
| Povoliť trvalé napätie | Maximálne jednosmerné napätie 30V | ||
| Vlnové napätie | 35V DC, výdrž 0,5 sekundy | ||
| Logický 1 signál (minimálne) | 15V DC pri 2,5mA | ||
| Logický signál O (max.) | 1mA,5V jednosmerný prúd | ||
| Izolácia (stránka a logická stránka) | 500 V DC, výdrž 1 minútu | ||
| Izolačná skupina | 2 | 4 | |
| Súbežný vstup | 8 | 16 | |
| Dĺžka kábla | 500 m (tienené), 300 m (netienené) | ||
Modul digitálneho výstupu
| Model | M020-1-D11 | M020-1-D12 | M020-1-D13 | M020-1-D14 | |
| Vzhľad | |
|
|
|
|
| Typ vstupného/výstupného modulu | Modul digitálneho výstupu | ||||
| Spotreba energie | 4,5 W | 1,5 W | 4,5 W | 1,7 W | |
| Aktuálna spotreba (SM zbernica) | 120 mA | 110 mA | 120 mA | ||
| Digitálny výstup | Výstupný bod | 8 | 16 | ||
| Typ | Relé, suchý kontakt | Polovodičový tranzistor (PNP) | Relé, suchý kontakt | Polovodičový tranzistor (PNP) | |
| Rozsah Woltage | 5~30V DC alebo 5~250V AC | 20,4~28,8V DC | 5~30V DC alebo 5~250V AC | 20,4~28,8V DC | |
| Maximálny anertný signál bgi 1 | 一 | 20V | 一 | 20V | |
| Logit Osignalat 10 KQ zaťaženie | 一 | 0,1 V | 一 | 0,1 V | |
| Menovitý prúd na bod (max.) | 2,0A | 0,75A | 2,0A | 0,75A | |
| Ľahké zaťaženie | 30W DC/200W AC | 5 W | 30W DC/200W AC | 5 W | |
| Grss-bodový odpor | Maximálna hodnota nového dev | ľad je 02Ω 0,6Ω | Maximálna hodnota novej devi | ce je 0,20 0,6Ω |
|
| Únikový prúd | 10μA | 一 | 10μA | ||
| Vlnový prúd | Pri dávkovaní kontaktu je to 7A | 8A, výdrž 100 ms | Pri zopnutom kontakte je to 7A | 8A, výdrž 100 ms | |
| Ochranná ochrana | č | ||||
| sdation fel sdeand logit sdle) | 1500 V AC, výdrž 1 minútu Cievka a kontakt: Žiadne (cievka a logická strana) |
500VAC, výdrž 1min | 1500 V AC, výdrž 1 minútu Cievka a kontakt Žiadne (cievka a logická strana) |
500V AC, výdrž 1min | |
| Izolačný odpor | Minimálny odpor nového zariadenia je 100MΩ |
一 | Minimálny odpor nového zariadenia je 100MΩ |
一 | |
| Izolácia medzi bodom zlomu | 750V AC, výdrž 1min | 一 | 750VAC, výdrž 1min | 一 | |
| Izolačná skupina | 2 | 2 | 4 | 4 | |
| Aktuálny prúd (najväčší) | 8A | 3A | 8A | 3A | |
| Oneskorenie prepínača | Až 10 ms | Maximálna vzdialenosť od odpojenia od spojenia je 50μs Najdlhšie spojenie po odpojenie je 200μs |
Až 10 ms | Maximálna vzdialenosť od rozpojovacieho spojenia je 50μsNajdlhšia t odpojenia je 200μs |
|
| Mechanická životnosť (zaťaženie hee) | 10 000 000 otvorených/zatvorených cyklov | - | 10 000 000 otvorených/zatvorených cyklov | - | |
| Životnosť kontaktov podhodnotená záťaž | 100 000 otvorených/zatvorených cyklov | 一 | 100 000 otvorených/zatvorených cyklov | 一 | |
| Stav výstupu v režime STOP | Predchádzajúca hodnota alebo náhradná hodnota (predvolená hodnota je 0) | ||||
| Súbežný výstup | 8 | 16 | |||
| Dĺžka kábla | 500 m (tienené), 150 m (netienené) | ||||
Digitálny vstupno/výstupný modul
| Model | M020-1-D21 | M020-1-D22 | M020-1-D23 | M020-1-D24 | |
| Vzhľad | |
|
|
|
|
| Typ vstupného/výstupného modulu | Digitálny vstupno/výstupný modul | ||||
| Hmotnosť | 201,9 g | 179,7 g | 295,4 g | 257,3 g | |
| Spotreba energie | 5,5 W | 2,5 W | 10W | 4,5 W | |
| Aktuálna spotreba (sm Bus) | 145 mA | 180 mA | 185 mA | ||
| Spotreba prúdu (24 VDC | Vstup v každom použitom bode je 4 mA | ||||
| Každá použitá reléová cievka má 11 mA | 一 | Každá použitá reléová cievka má 11 mA | 一 | ||
| Digitálny vstup | hnput Point | 8 | 16 | ||
| Typ | NPN/PNP | ||||
| Pevné napätie | Menovité napätie: 24 V DC pri 4 mA, menovitá hodnota; Prípustné trvalé napätie: do 30 V DC | ||||
| Vlnové napätie | 35 V DC, výdrž 0,5 sekundy | ||||
| Signál | Logický signál 1 (minimálne) 15 V DC; Signál logického O (maximálne) 5 V DC | ||||
| boltion fl sileand bgic sdle) | 500 VAC, výdrž 1 min | ||||
| Digitálny vstup | bsolationGroup | 2 | |||
| Súbežný vstup | 8 | 16 | |||
| Dĺžka kábla | 500 m (tienené), 150 m (netienené) | ||||
| Model | M020-1-D21 | M020-1-D22 | M020-1-D23 | M020-1-D24 | |
| Interfd ital výstup | Výstupný bod | 8 | 16 | ||
| Typ | Relé, suchý kontakt | Polovodičový tranzistor (PNP) | Relé, suchý kontakt | Polovodičový tranzistor (PNP) | |
| Rozsah napätia | 5~30V DC alebo 5~250V AC | 20,4 až 28,8 V DC | 5~30V DC alebo 5~250V AC | 20,4 až 28,8 V DC | |
| Maximálny signál Curertovej logiky 1 | 一 | Min 20V DC | 一 | Min 20V DC | |
| Logický signál O pri zaťažení 10 KQ | 一 | Maximálne jednosmerné napätie 0,1 V | 一 | Maximálne jednosmerné napätie 0,1 V | |
| Menovitý prúd na bod (max.) | 2,0A | 0,75A | 2,0A | 0,75A | |
| Ľahké zaťaženie | 30W DC/200W AC | 5 W | 30W DC/200W AC | 5 W | |
| Odolnosť voči kontaktu v stave | Maximálna hodnota nového zariadenia je 0,20 | Maximálne 0,6Ω | Maximálna hodnota nového zariadenia je 0,2Ω | Maximálne 0,6Ω | |
| Únikový prúd | 一 | Maximálne 10 μA | 一 | Maximálne 10μA | |
| Rázový prúd | Pri zopnutom kontakte je to 7A | 8A, maximálne trvanie 100 ms | Pri zopnutom kontakte je to 7A | 8A, maximálne trvanie 100 ms | |
| Ochrana proti preťaženiu | č | ||||
| Izolácia (strana poľa a logická strana) | 1500 V AC, nepretržité 1 minútu (cievka a kontakty) Nie (cievka a logická strana) |
500V AC, výdrž 1min | 1500VAC, nepretržite 1 minútu (cievka a kontakty) Nie (cievka a logická strana) |
500V AC, výdrž 1min | |
| Izolačný odpor | Minimálny odpor nového zariadenia je | 一 | Minimálny odpor nového zariadenia je 100MΩ |
一 | |
| Suaign Medzi Dsconnected | 100MQ 750V AC, výdrž 1min |
一 | 750V AC, výdrž 1min | 一 | |
| Izolačná skupina | 2 | 2 | 4 | 3 | |
| Aktuálny prúd (najväčší) | 8A | 3A | 8A | 6A | |
| Indukčné upínacie napätie | 一 | -48 V | 一 | -48 V | |
| Oneskorenie prepínača | Maximálna vzdialenosť od odpojenia po pripojenie je 50 μs Najdlhšie spojenie po odpojenie je 200 μs | pripojenie je 50 Max 10ms 00μs |
Maximálna vzdialenosť od odpojenia po pripojenie je 50 μs Najdlhšie spojenie po odpojenie je 200 μs | Max 10 ms | |
| Mechanické bezživotné zaťaženie) | 10 000 000 otvorených/zatvorených cyklov | 10 000 000 otvorených/zatvorených cyklov | 一 | ||
| Životnosť kontaktov pri menovitom zaťažení | 100 000 otvorených/zatvorených cyklov | 一 | 100 000 otvorených/zatvorených cyklov | 一 | |
| Stav výstupu v režime STOP | Predchádzajúca hodnota alebo náhradná hodnota (predvolená hodnota je 0) | ||||
| Súbežný výstup | 8 | 16 | |||
| Dĺžka kábla | 500 m (tienené), 150 m (netienené) | ||||
