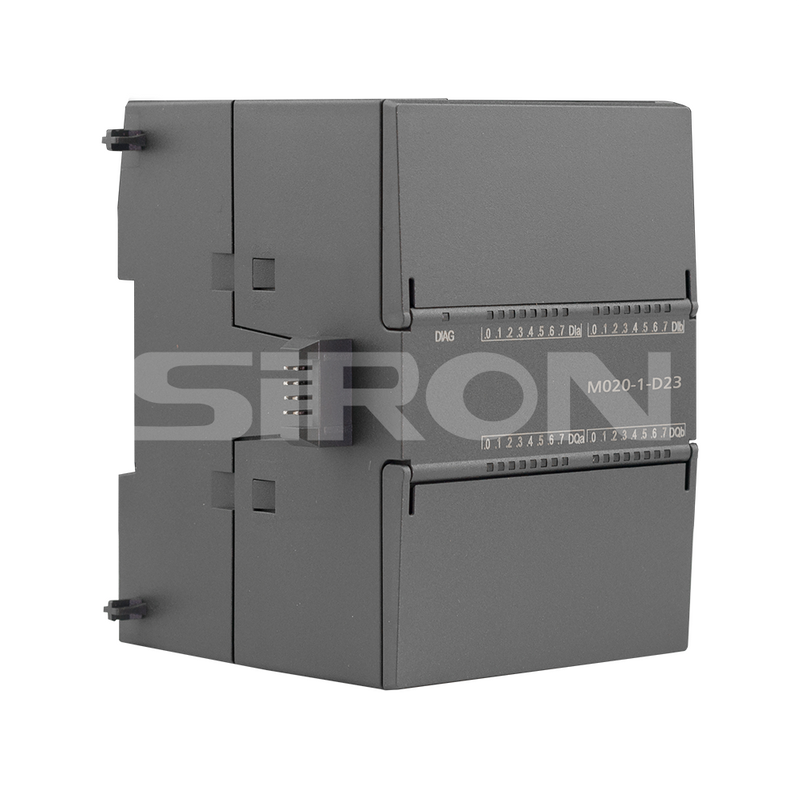

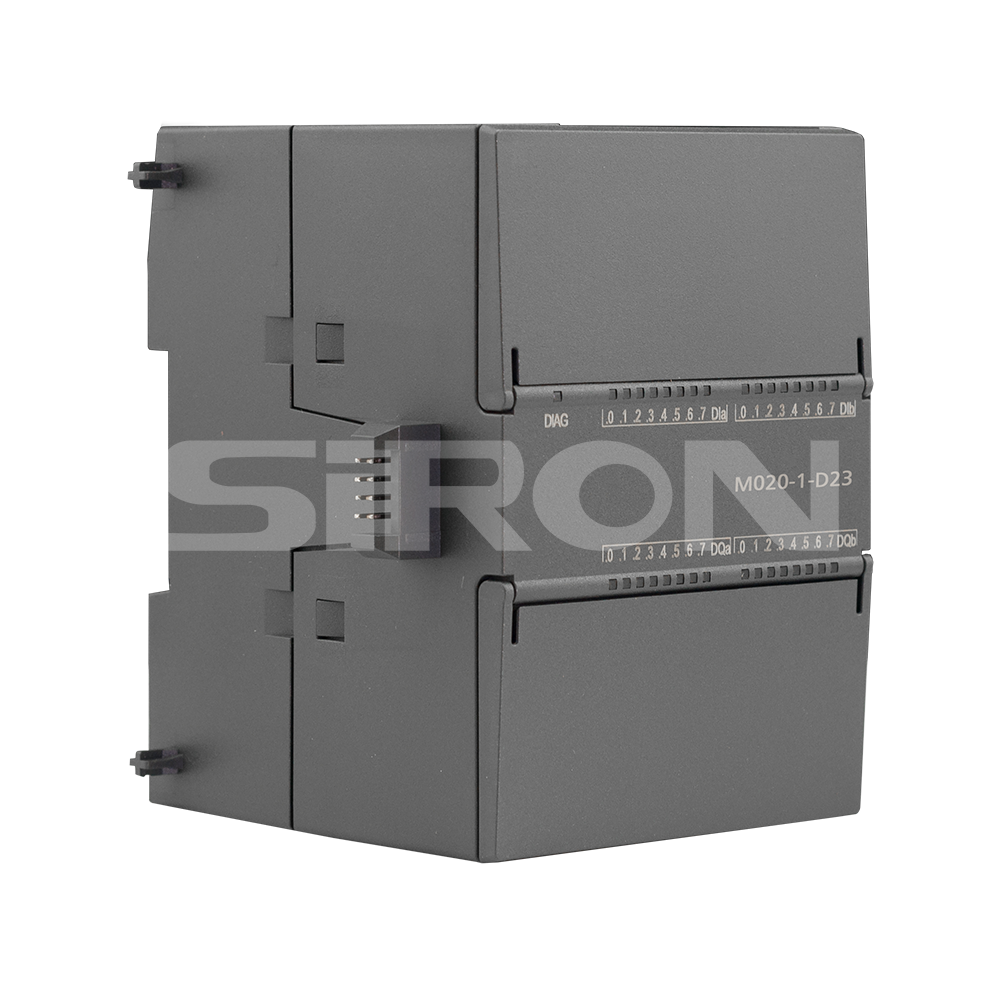

Програмируем логически контролер SiRON M020-1-D, цифров разширителен модул

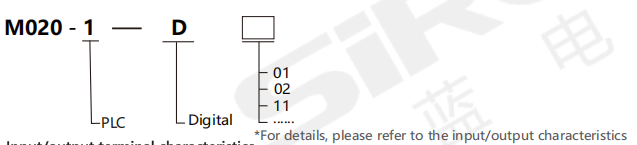

Относно селекцията

Код	тип	Входно/изходни характеристики
01	входен модул	8 цифрови (8x24V DC вход)
02		16 цифрови (16x24V DC вход)
11	изходен модул	8 цифрови (8x релеен изход)
12		8 цифрови (8x24VDC транзисторен изход)
13		16 цифрови (16x24VDC транзисторен изход)
14		16 цифрови (16x релеен изход)
21	входно/изходен модул	16 цифрови (8x24V DC вход/8x релеен изход)
22		16 цифрови (8x24V DC вход/8x24V DC транзисторен изход
23		32 цифрови（16x24V DC вход /16x релеен изход）
24		32 цифрови (16x24V DC вход /16x24V DC транзисторен изход)

Условия на околната среда

Работна температура	10 ℃ до 60 ℃ (хоризонтална инсталация), -10 ℃ до 40 ℃ (вертикална инсталация)
Trarsport Околна температура	-20℃~80℃
Пелативна влажност на околната среда	5-95%, без кондензация (RH степен 2, в съответствие с IEC60068-2)
Защитен клас	IP20
Механично ниво (вибрация)	EC6131-2
Земя	Заземяване тип D (съпротивление на заземяване: под 100Ω) не е разрешено да се заземява заедно със системата със силен ток
Използвайте Environmental	Места, където корозивните, запалими газове и проводящият прах (прах) не са опасни
Използвайте High	Под 2000M (Не може да се използва в среда с налягане над атмосферното, в противен случай може да възникне неизправност)

Спецификация

Цифров входен модул

Модел		M020-1-D01	M020-1-D02
Външен вид
Тип входно/изходен модул		Цифров входен модул
Консумирана мощност		1,5 W	2,3 W
CurrentConsumpton (SM автобус)		105mA
Консумация на ток (24VDC)		Входът във всяка използвана точка е 4mA
Digjita l nput	Въведете номер на точка	8	16
	Тип	NPN/PNP
	Фиксирано напрежение	24VDC при 4mA, номинална стойност
	Разрешаване на непрекъснато напрежение	Макс. 30V DC
	Вълново напрежение	35V DC, с продължителност 0,5 секунди
	Логически 1 сигнал (минимум)	15V DC при 2.5mA
	Логически O сигнал (макс.)	1mA,5V DC
	Изолация (сайт и логическа страна)	500V DC, с продължителност 1 минута
	Група за изолация	2	4
	Паралелен вход	8	16
	Дължина на кабела	500 м (екраниран), 300 м (неекраниран)

Цифров изходен модул

Модел		M020-1-D11	M020-1-D12	M020-1-D13	M020-1-D14
Външен вид
Тип входно/изходен модул		Цифров изходен модул
Консумирана мощност		4,5 W	1,5 W	4,5 W	1,7 W
Текуща консумация (SM шина)		120mA		110mA	120mA
Цифров изход	Изходна точка	8		16
	Тип	Реле, сух контакт	Транзистор в твърдо състояние (PNP)	Реле, сух контакт	Транзистор в твърдо състояние (PNP)
	Диапазон на напрежението	5~30V DC или 5~250V AC	20,4~28,8V DC	5~30V DC или 5~250V AC	20,4~28,8V DC
	Максималният anert bgi 1 sgnal	一	20V	一	20V
	Сигнал за вход 10 KQload	一	0,1 V	一	0,1 V
	Номинален ток на точка (макс.)	2.0A	0.75A	2.0A	0.75A
	Леко натоварване	30W DC/200W AC	5W	30W DC/200W AC	5W
	Grss-точково съпротивление	Максималната стойност на новата разработка	лед е 02Ω 0.6Ω	Максималната стойност на новия devi	ce е 0,20             0,6Ω
	Ток на утечка		10μA	一	10μA
	Вълнов ток	При дозиран контакт е 7А	8A, с продължителност 100ms	При затворен контакт е 7А	8A, с продължителност 100ms
	Защитна защита	не
	sdation fel sde и logit sdle)	1500V AC, с продължителност 1 минута  Бобина и контакт:  Няма (бобина и логическа страна)	500VAC, с продължителност 1мин	1500V AC, с продължителност 1 минута Бобина и контакт Няма (бобина и логическа страна)	500V AC, с продължителност 1мин
	Съпротивление на изолация	Минималното съпротивление на  новото устройство е 100MΩ	一	Минималното съпротивление на новото устройство е 100MΩ	一
	Изолация между точката на прекъсване	750V AC, с продължителност 1мин	一	750VAC, с продължителност 1мин	一
	Група за изолация	2	2	4	4
	Текущ ток (най-голям)	8А	3А	8А	3А
	Забавяне на превключването	До 10ms	Максималното разстояние от прекъсване на връзката е 50 μs Най-дългата връзка до прекъсване е 200 μs	До 10ms	Максималното разстояние от връзката за прекъсване е 50 μs Най-дългата връзка t             прекъсване е 200 μs
	Механичен живот (натоварване)	10 000 000 отворени/затворени цикъла	-	10 000 000 отворени/затворени цикъла	-
	Подценено натоварване на живота на контакта	100 000 отворени/затворени цикъла	一	100 000 отворени/затворени цикъла	一
	Състояние на изхода в режим СТОП	Предишна стойност или заместваща стойност (стойността по подразбиране е 0)
	Паралелен изход	8		16
	Дължина на кабела	500 м (екраниран), 150 м (неекраниран)

Цифров входно/изходен модул

Модел		M020-1-D21	M020-1-D22	M020-1-D23	M020-1-D24
Външен вид
Тип входно/изходен модул		Цифров входно/изходен модул
Тегло		201.9g	179.7g	295.4g	257.3g
Консумирана мощност		5,5 W	2,5 W	10W	4,5 W
Консумация на ток (sm шина)		145mA		180mA	185mA
Консумация на ток (24 VDC		Входът във всяка използвана точка е 4mA
		Всяка използвана намотка на реле е 11mA	一	Всяка използвана намотка на реле е 11mA	一
Цифров вход	hnput точка	8		16
	Тип	NPN/PNP
	Фиксирано напрежение	Номинално напрежение: 24VDC при 4mA, номинална стойност; Допустимо продължително напрежение: до 30V DC
	Вълново напрежение	35VDC, с продължителност 0,5 секунди
	Сигнал	Логически 1 сигнал (минимум) 15 VDC; Логически O сигнал (максимум) 5 VDC
	boltion fl sila и bgic sdle)	500VAC, горене за 1мин
Цифров вход	bsolationGroup	2
	Паралелен вход	8		16
	Дължина на кабела	500 м (екраниран), 150 м (неекраниран)

Модел		M020-1-D21	M020-1-D22	M020-1-D23	M020-1-D24
Interfd iital outputace	Изходна точка	8		16
	Тип	Реле, сух контакт	Транзистор в твърдо състояние (PNP)	Реле, сух контакт	Транзистор в твърдо състояние (PNP)
	Обхват на напрежението	5~30V DC или 5~250V AC	20,4～28,8V DC	5~30V DC или 5~250V AC	20,4～28,8V DC
	Максималният токов логически 1 сигнал	一	Мин. 20V DC	一	Мин. 20V DC
	Логически O сигнал при 10KQнатоварване	一	Макс. 0,1 V DC	一	Макс. 0,1 V DC
	Номинален ток на точка (макс.)	2.0A	0.75A	2.0A	0.75A
	Леко натоварване	30W DC/200W AC	5W	30W DC/200W AC	5W
	Контактно съпротивление при включено състояние	Максималната стойност на новото устройство е 0,20	Макс. 0,6Ω	Максималната стойност на новото устройство е 0,2Ω	Макс. 0,6Ω
	Ток на утечка	一	Макс. 10 μA	一	Макс. 10μA
	Пренапрежение на тока	При затворен контакт е 7А	8A, максимална продължителност 100ms	При затворен контакт е 7А	8A, максимална продължителност 100ms
	Защита от претоварване	не
	Изолация (страна на полето и страна на логиката)	1500V AC, непрекъснато за 1 минута (бобина и контакти) Не (бобина и логическа страна)	500V AC, с продължителност 1мин	1500VAC, непрекъснато за 1 минута (бобина и контакти) Не (бобина и логическа страна)	500V AC, с продължителност 1мин
	Съпротивление на изолация	Минималното съпротивление на новото устройство е	一	Минималното съпротивление на новото устройство е 100MΩ	一
	suaign Между Dsconnected	100MQ 750V AC, с продължителност 1мин	一	750V AC, с продължителност 1мин	一
	Група за изолация	2	2	4	3
	Текущ ток (най-голям)	8А	3А	8А	6А
	Захващащо напрежение на индукция	一	-48V	一	-48V
	Забавяне на превключването	Максималното разстояние от прекъсване до свързване е 50 μs Най-дългата връзка до прекъсване е 200 μs	връзката е 50 Макс. 10ms 00μs	Максималното разстояние от прекъсване до свързване е 50 μs Най-дългата връзка до прекъсване е 200 μs	Макс. 10ms
	Механично безжизнено натоварване)	10 000 000 отворени/затворени цикъла		10 000 000 отворени/затворени цикъла	一
	Живот на контакта при номинално натоварване	100 000 отворени/затворени цикъла	一	100 000 отворени/затворени цикъла	一
	Състояние на изхода в режим STOP	Предишна стойност или заместваща стойност (стойността по подразбиране е 0)
	Паралелен изход	8		16
	Дължина на кабела	500 м (екраниран), 150 м (неекраниран)
